1771-QB/C

Pregled proizvoda

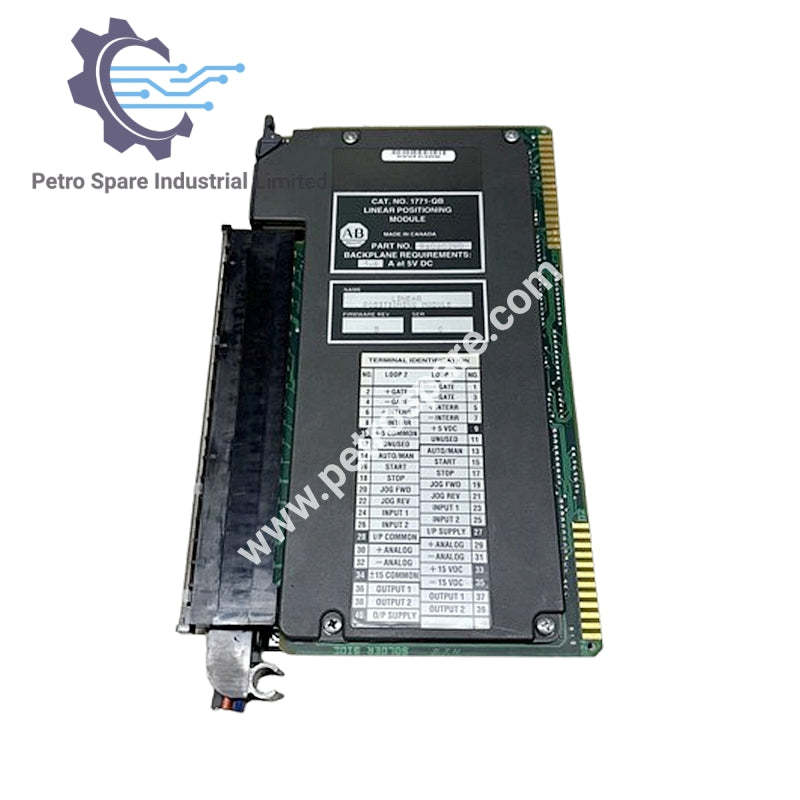

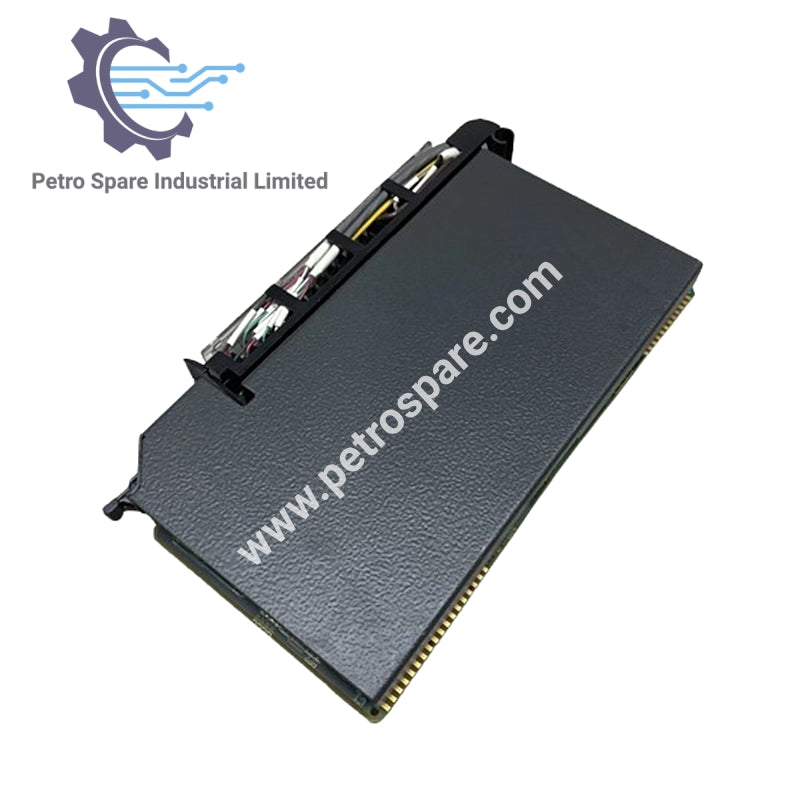

Allen-Bradley 1771-QB/C je modul za linearno pozicioniranje za PLC-5 sisteme, koji podržava precizne analogne i diskretne ulaze/izlaze za aplikacije kontrole pokreta u jednom univerzalnom 1771 I/O slotu.

Uzorak i pokret

• Period uzorkovanja: 2 ms za obe petlje

• Maksimalna brzina: 327,67 in/s (3276,7 mm/s)

Analogni izlaz

• Preklopivi opsezi: ±10 VDC @ do 10 mA, ±20 mA (do 600 Ω), ±50 mA (do 240 Ω), ±100 mA (do 120 Ω)

• Rezolucija: 12-bitna

Interfejs transduktora

• Maksimalna dužina hoda: 180 in (4572 mm)

• Rezolucija: 0,002 in po cirkulaciji

• Vozači/primači: RS422

• Spoljna interrogacija: širina impulsa 3 µs

• Pojedinačni impuls kapije: max 1,680 ms, 117 MHz unutrašnji brojači

Diskretni ulazi

• Logički 0 napon: 0–4 VDC

• Logički 1 napon: 10–30 VDC

• Ulazna struja: 8 mA @ 12 VDC, 16 mA @ 24 VDC

Diskretni izlazi

• Tip: Jednostruki izvor

• Logički 0: Bez napona (ISKLJUČENO)

• Logički 1: Napon koji obezbeđuje korisnik (UKLJUČENO)

• Maksimalni izvorni napon: 100 mA (UKLJUČENO)

• Maksimalno curenje izvora: 1 mA (ISKLJUČENO)

Zahtevi za backplane

• Struja: max 1,6 A, tipično 1,1 A @ +5 VDC

---
