1756-IB32/B

Pregled

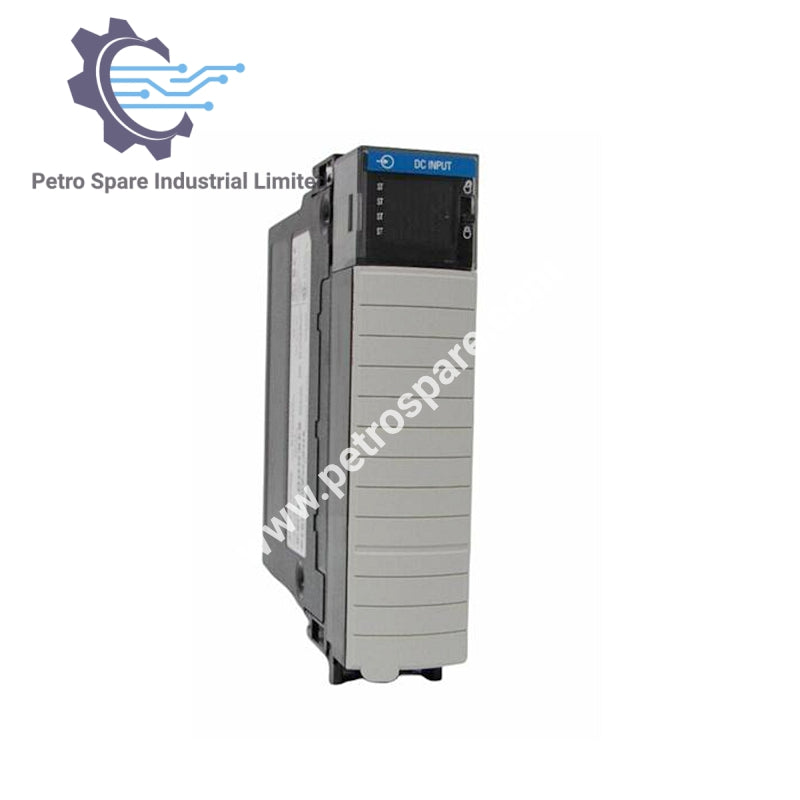

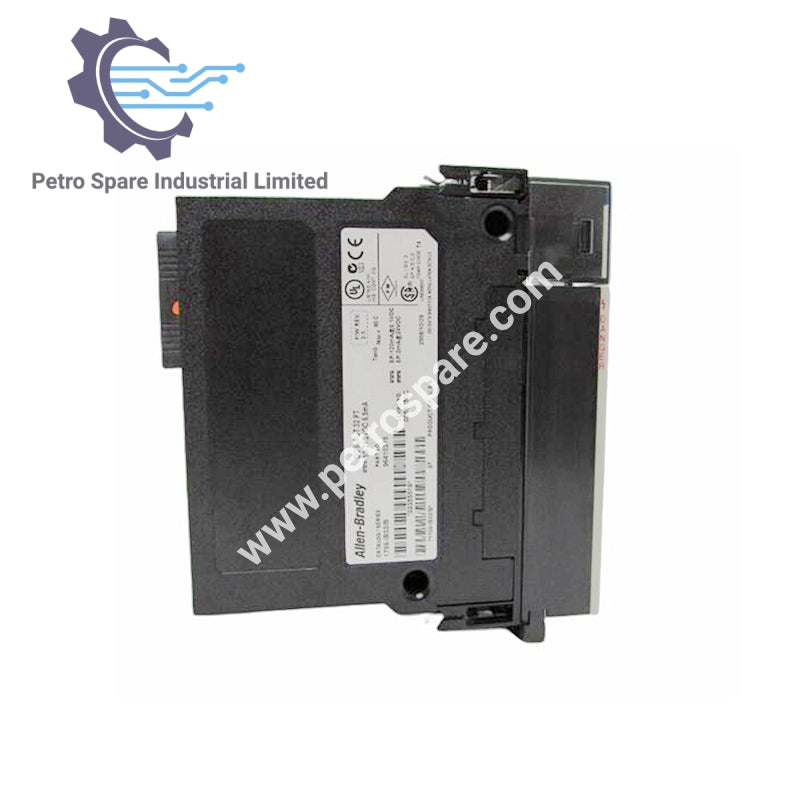

1756-IB32/B je Allen-Bradley ControlLogix 32-tačkast digitalni DC ulazni modul, dizajniran za 12–24V DC ulazne aplikacije sa potapanjem.

Opšte informacije

• Serija: ControlLogix

• Tip modula: Digitalni DC ulazni modul

• Ulazi: 32 (potapanje)

• Ulazni napon: 12–24V DC

• Radni napon: 10–31.2V DC

• Ključ modula: Elektronski

Električne specifikacije

• Struja na leđnoj ploči pri 5V DC: 120 mA

• Struja na leđnoj ploči pri 5.1V DC: 100 mA

• Struja na leđnoj ploči pri 24V DC: 2 mA

• Rasipanje snage (maksimalno): 6.2 W @ 60 °C

• Toplotno rasipanje: 21.1 BTU/sat @ 60 °C

Karakteristike ulaza

• Maksimalna radna struja: 5.5 mA

• Minimalna radna struja: 2 mA @ 10V DC

• Maksimalna ulazna struja (isključen stanje): 1.5 mA

• Vreme kašnjenja ulaza (ISKLJUČENO u UKLJUČENO): 380 µs maks + vreme filtera

• Vreme kašnjenja ulaza (UKLJUČENO u ISKLJUČENO): 420 µs maks + vreme filtera

• Vreme kašnjenja ulaza (opšte): 2 ms + izabrano vreme filtera

---
