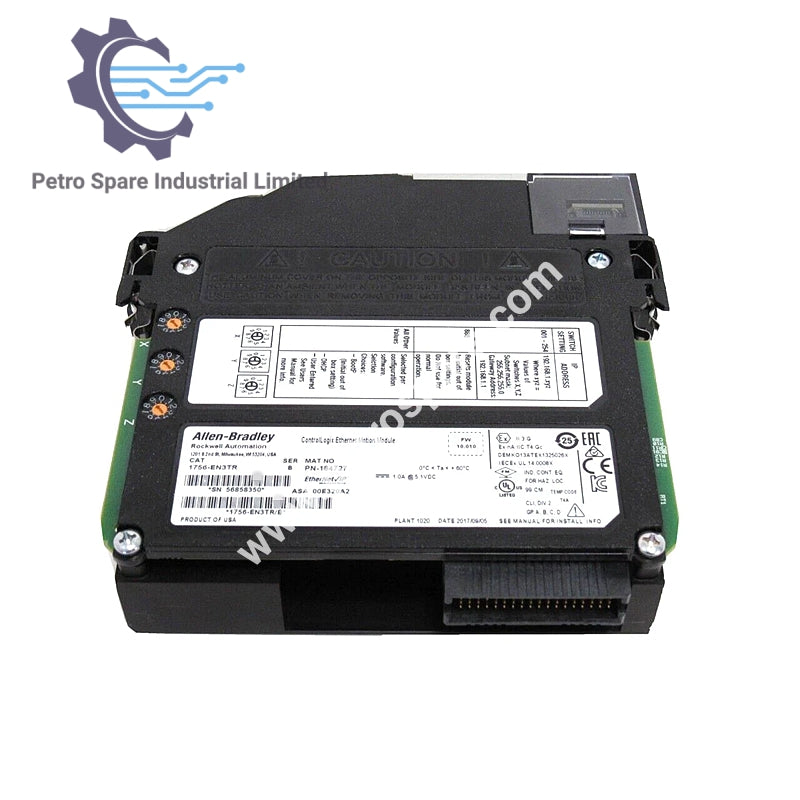

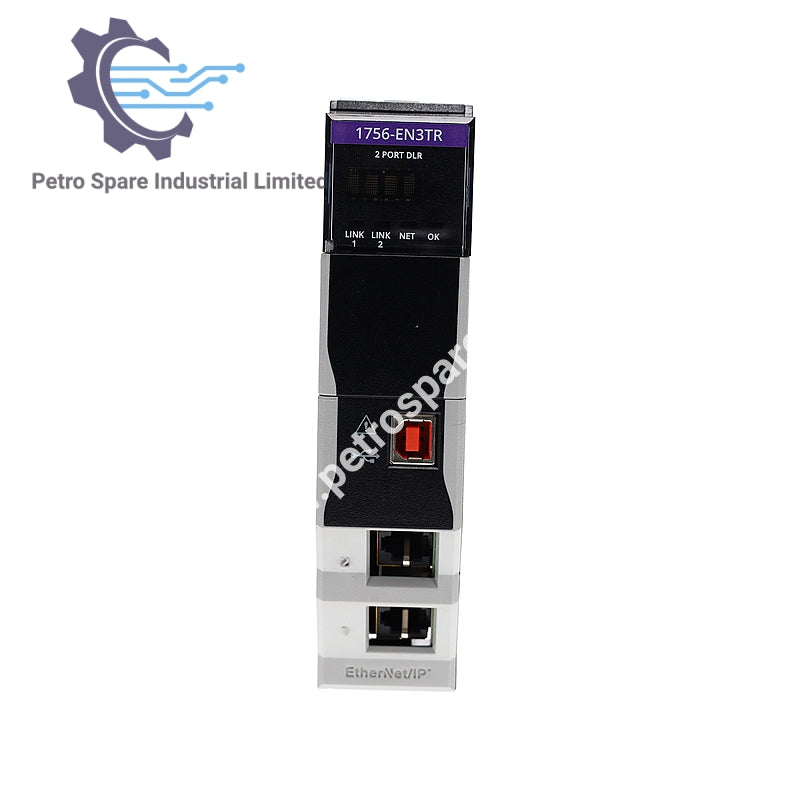

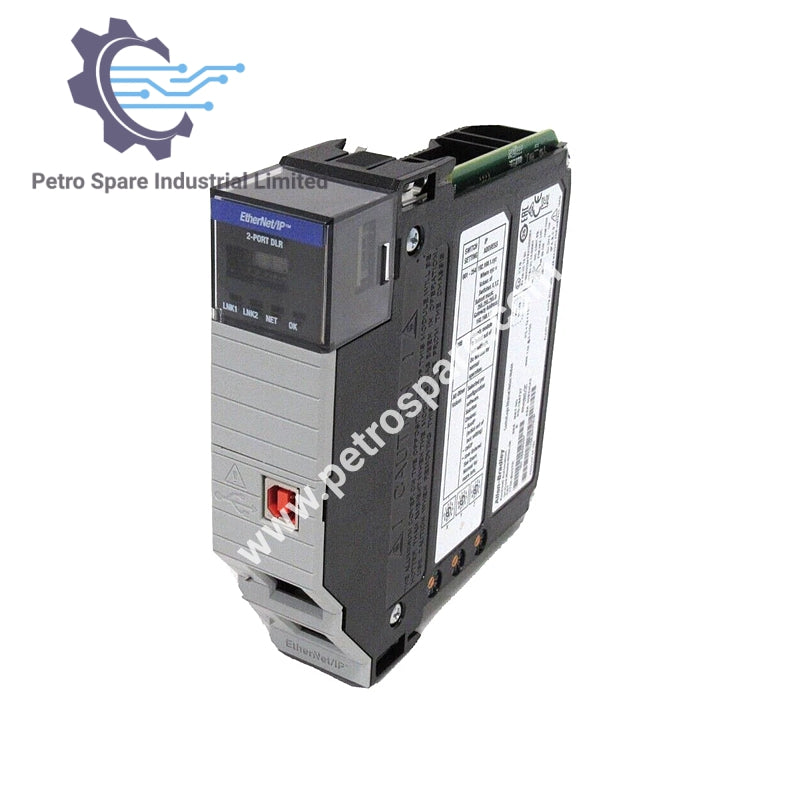

1756-EN3TR

Pregled proizvoda

1756-EN3TR je Allen-Bradley Ethernet/IP most komunikacioni modul dizajniran za pouzdanu industrijsku mrežnu povezanost.

Komunikacija

• Protokol: Ethernet/IP

• Ethernet portovi: 2 RJ45, Kategorija 5

• Brzina komunikacije: 10/100 Mbps

• Maksimalne veze: TCP 128, CIP 256 (fleksibilna kombinacija eksplicitnih/implicitnih veza)

• CIP ne-povezane poruke: 128 na leđnoj ploči + 128 Ethernet

Napajanje i termalno

• Rasipanje snage: 5.1 W

• Termalno rasipanje: 17.4 BTU/h

• Struja: 1 A @ 5.1 V DC, 3 mA @ 24 V DC

Električno i izolacija

• Izolacioni napon: 30 V kontinuirano, osnovna izolacija između Ethernet, USB i leđne ploče

• Ethernet kabl: 802.3 usklađeni oklopljeni ili neoklopljeni uvijeni par

• Kategorija ožičenja: 2 (Ethernet portovi), 3 (USB portovi)

Okoliš

• Radna temperatura: 0 do 60 °C (32 do 140 °F)

• Temperatura skladištenja: -40 do 85 °C (-40 do 185 °F)

• Relativna vlažnost: 5% do 95% bez kondenzacije

• Udari: 30 G u radu i van rada

• Vibracije: 2 G, 10–500 Hz

• Otpornost na ESD: 6 kV kontakt, 8 kV pražnjenje u vazduhu

• Otpornost na EFT/B: ±3 kV @ 5 kHz (Ethernet portovi)

• Otpornost na prenaponske tranzijente: ±2 kV linija-zemlja (zajednički mod) na Ethernet portovima

• Otpornost na sprovedene RF smetnje: 10 V rms, 150 kHz–80 MHz

Fizički

• Kućište: Nema (otvoreni tip)

---
