1756-CNB/E

Pregled

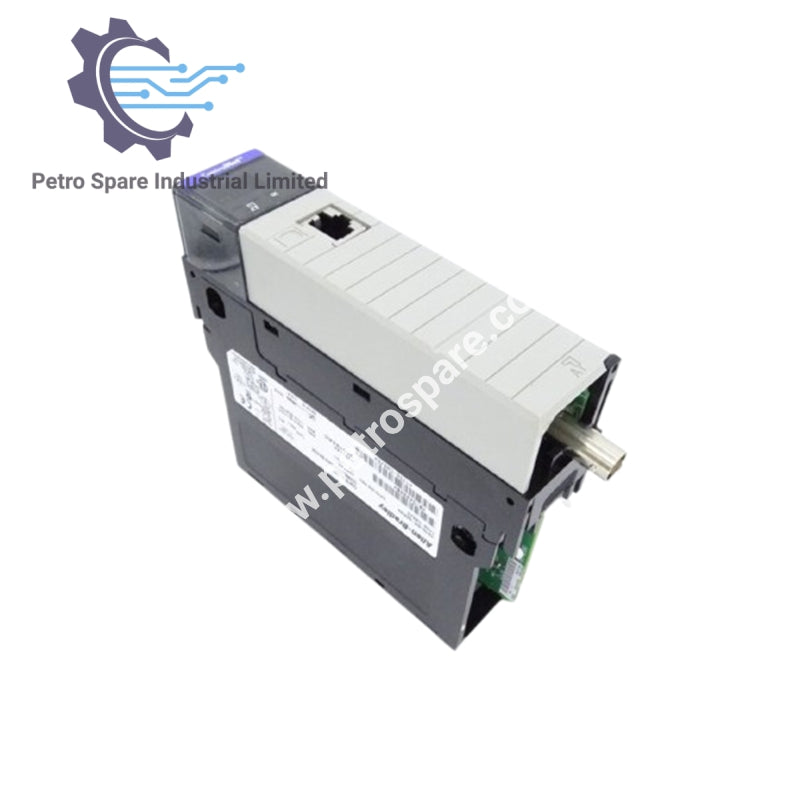

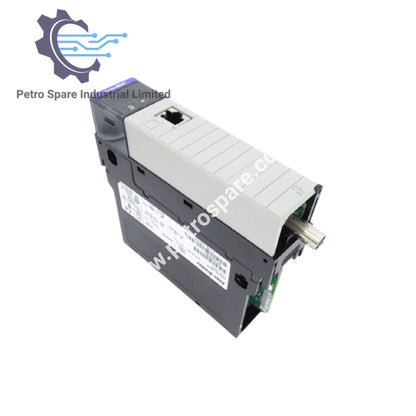

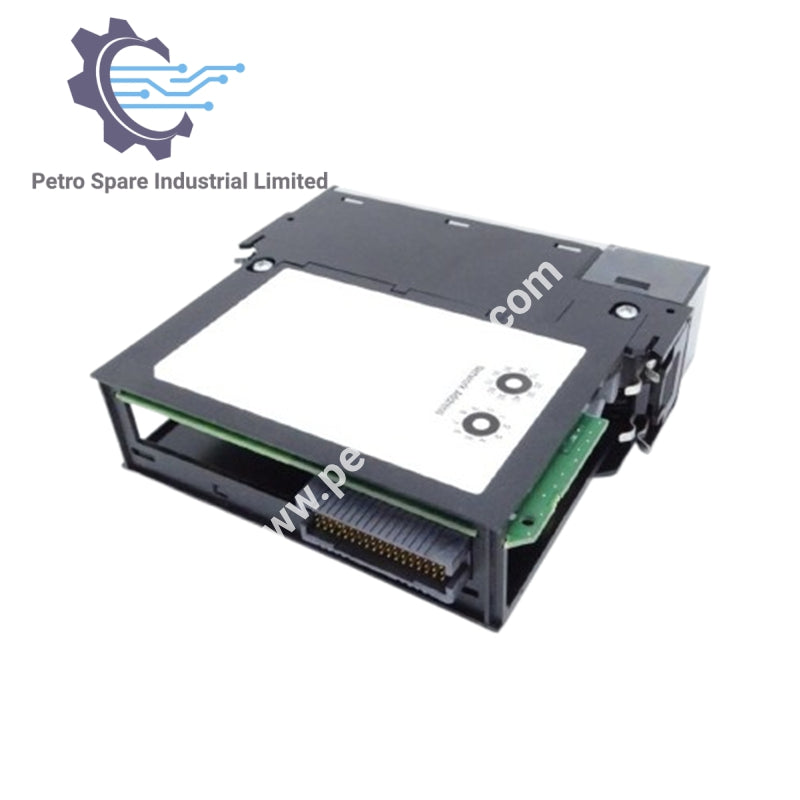

1756-CNB/E je ControlNet interfejs modul iz Allen-Bradley-jeve ControlLogix serije, dizajniran da poveže ControlLogix kućište sa ControlNet mrežom za zakazanu i nezakazanu razmenu podataka.

Komunikacioni Interfejsi

• BNC konektor: 1 port za neredundantni rad medija

• NAP port: 1 RJ-45 8-pinski sa zaštitom

• Tip kabla: Četvorostruko zaštićeni RG-6 koaksijalni

• Izolacija: Transformator za izolaciju uzemljenja

Električne Karakteristike

• Rasipanje snage: 5.14 W

• Toplotno rasipanje: 17.5 BTU/h

• Struja sa zadnje ploče:

  • 970 mA @ 5.1 V DC

  • 1.7 mA @ 24 V DC

Okolni Usovi

• Radna temperatura: 0 do 60 °C (32 do 140 °F)

• Temperatura skladištenja: –40 do 85 °C (–40 do 185 °F)

• Relativna vlažnost: 5 do 95% (bez kondenzacije)

Instalacija & Oblik Faktora

• Lokacija slota: Bilo koji slot u 1756 kućištu

• Težina: 0.260 kg (0.57 lb)

---
