1715-AENTR

Pregled

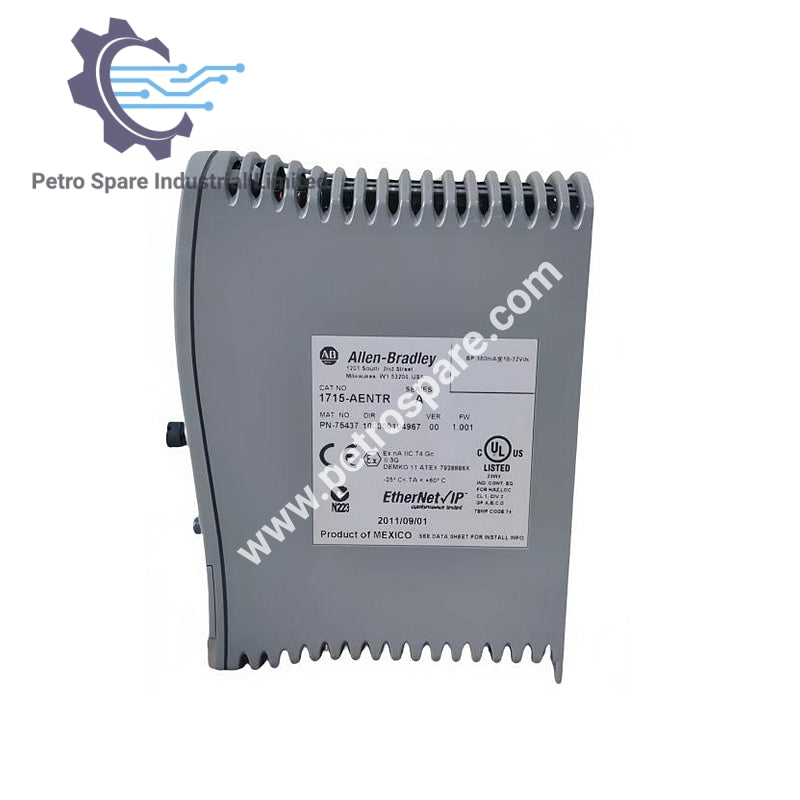

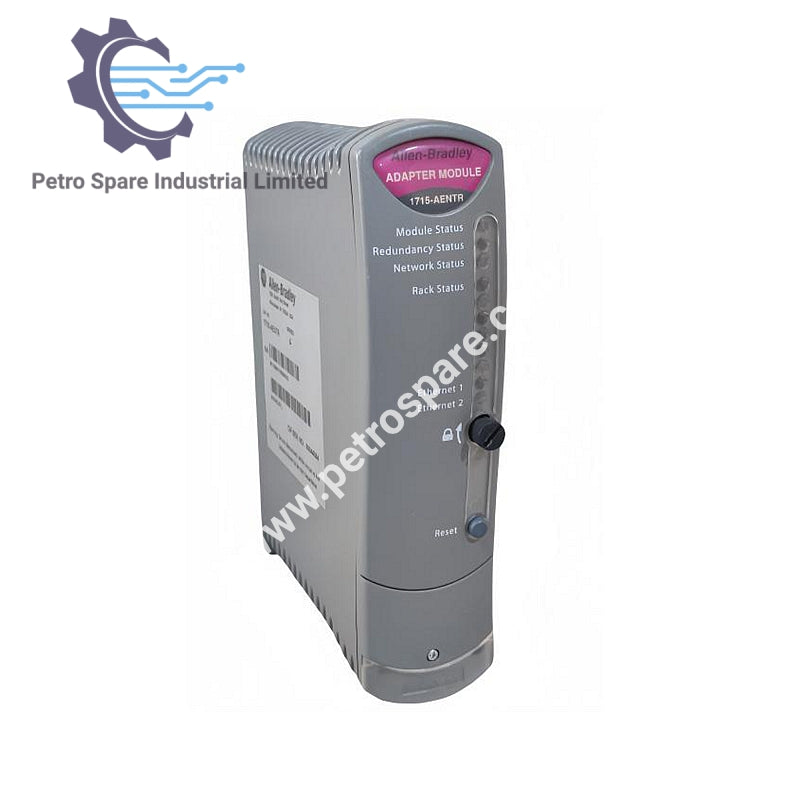

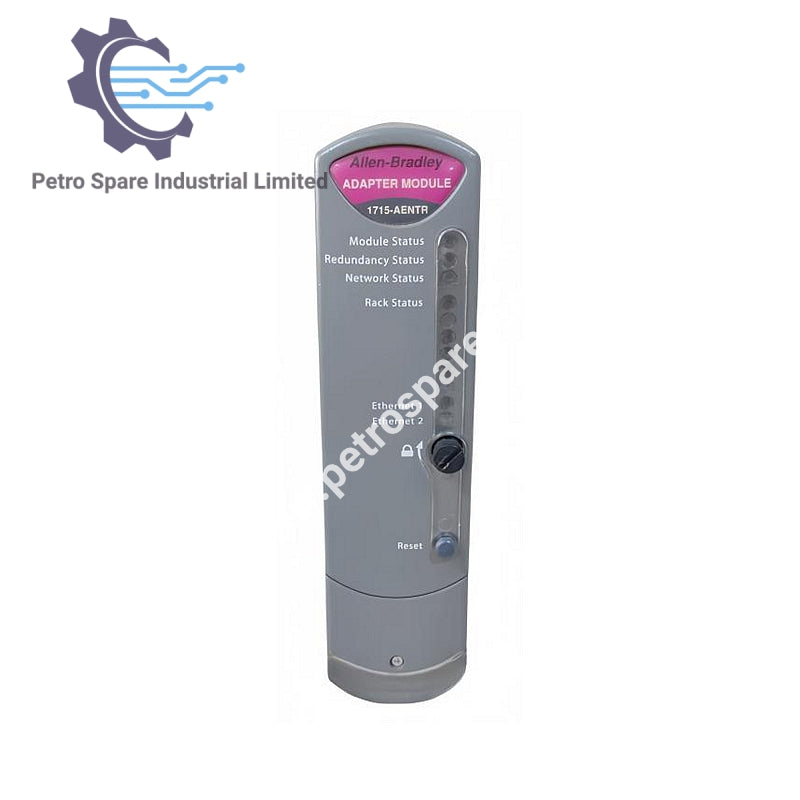

Allen-Bradley 1715-AENTR je EtherNet/IP komunikacioni adapter modul koji podržava do 24 I/O modula po paru adaptera, dizajniran za aplikacije sa tolerancijom na greške i visokom dostupnošću.

Opšte specifikacije

• Podržani moduli: Maksimalno 24 po paru adaptera

• Osnovna jedinica: 1715-A2A (osnovna jedinica adaptera sa 2 slota)

• Tip kućišta: Nema (otvoreni tip)

• Severnoamerički temperaturni kod: T4

• IEC temperaturni kod: T4

Snaga i napon

• Backplane: 380 mA @ 18–32V DC

• Rasipanje snage: Maksimalno 8 W po adapteru

• Snaga I/O modula (za upotrebu sa tolerancijom na greške): <3.2 A

Izolacione ocene

• Izolacioni napon: 50V (kontinuirano), osnovna izolacija

• Nema izolacije: Između Ethernet portova ili DC naponskih portova

• Tip testiran: 500V AC na 60 s

Ožičenje i konektori

• Tip osigurača: 4 A, 125V, tip T

• Kategorija ožičenja: 2 (napajanje i komunikacioni portovi)

• DC naponske veze (1715-A2A): Jedan 2.5 mm² (12 AWG) čvrsti ili višestruki bakarni vodič, 7 mm oljušten

• Veza za uzemljenje (1715-A2A): Minimum 4 mm² (10 AWG)

• Tip Ethernet veze: Štitljivi RJ45, u skladu sa IEC60603-7

• Ethernet kabl: Štitljivi Cat 5e (TIA 568-B.1) ili ISO/IEC 24702

---
