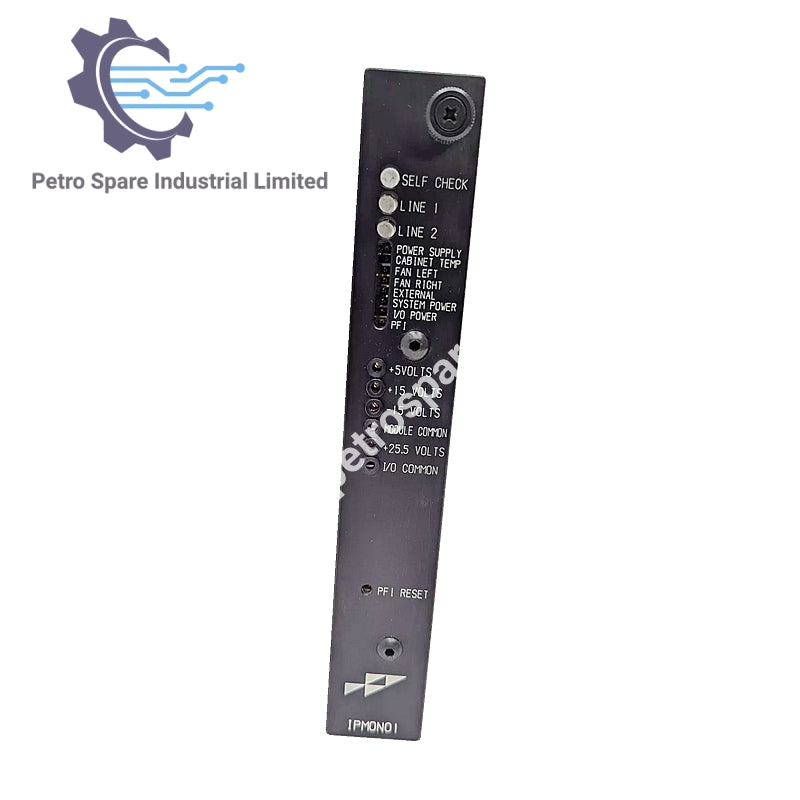

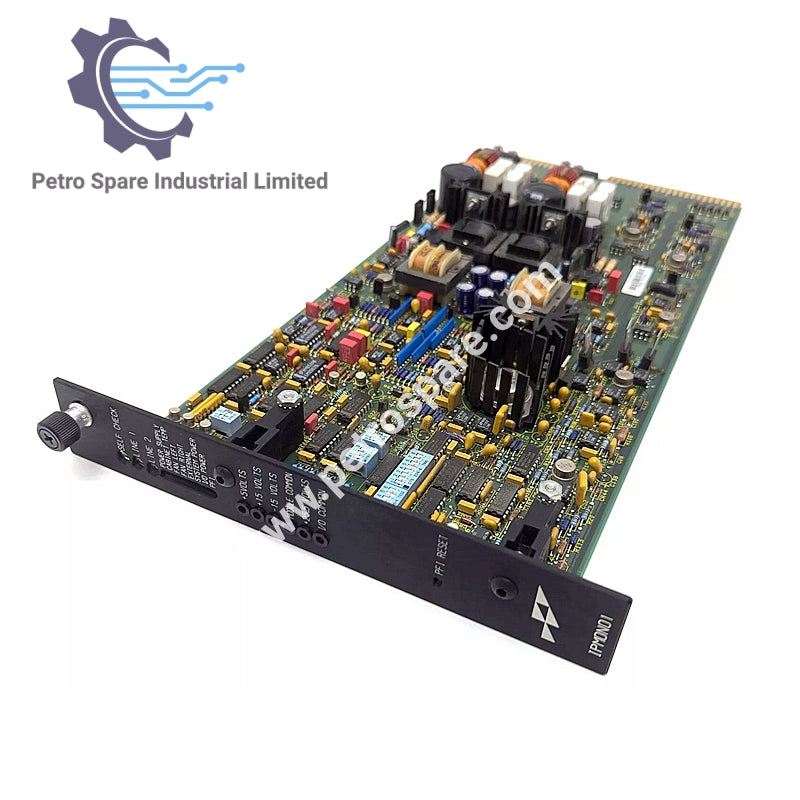

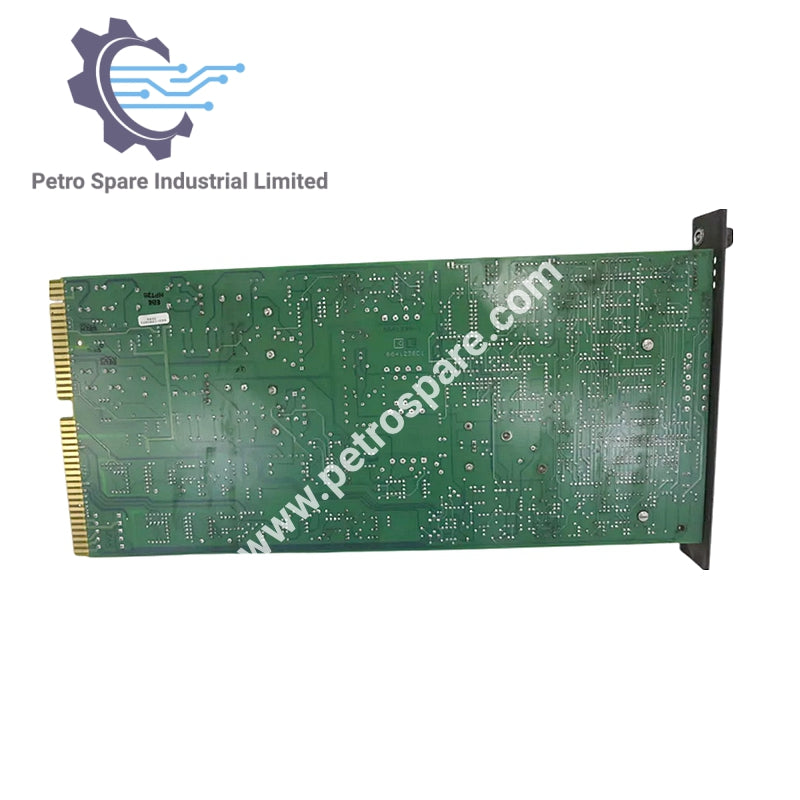

IPMON01

Pregled

Modul za nadzor snage IPMON01 ABB MPSII je dizajniran za aplikacije nadzora snage, sa višestrukim ulazima za status logike, nadzorom brzine ventilatora i otvorenim kolektorskim izlazima za status i alarme.

Napajanje Ulaz

• Na 120 VAC: 0.3 A

• Na 240 VAC i 125 VDC: 0.2 A

Logika Status Ulazi

• Broj ulaza: 2 (Logika 0 = kvar)

  • Logika 0: 0.8 VDC pri 10 mA potrošačke struje

  • Logika 1: 3.1 VDC pri 80 µA izvornog struje

Ventilator Status Ulazi

• Ulazi: 2 za praćenje brzine ventilatora

Napajanje Kvar Prekid (PFI)

• Tip izlaza: 1 izlaz, otvoreni kolektor (neizolovan)

  • Logika 0 (prekid napajanja): 0.8 VDC pri 10 mA potrošačke struje

  • Logika 1: 4.75 do 5.25 VDC pri 80 µA izvornog struje

Status Izlaz

• Tip izlaza: 1 izlaz, otvoreni kolektor (neizolovan)

  • Logika 0 (greška): 0.8 VDC pri 10 mA potrošačke struje

  • Logika 1: 4.75 do 5.25 VDC pri 80 µA izvornog struje

Autobus Alarm

• Tip izlaza: 1 izlaz, optoizolovani otvoreni kolektor (24 V)

  • Logika 0: 1.2 VDC pri 150 mA potrošačke struje

  • Logika 1 (greška): 5 do 30 VDC pri 80 µA izvornog struje

Dimenzije i Težina

• Dimenzije (D x Š x V): 40.13 cm x 3.56 cm x 21.84 cm

• Težina: 0.71 kg

---
