IIMKM02A

Opis

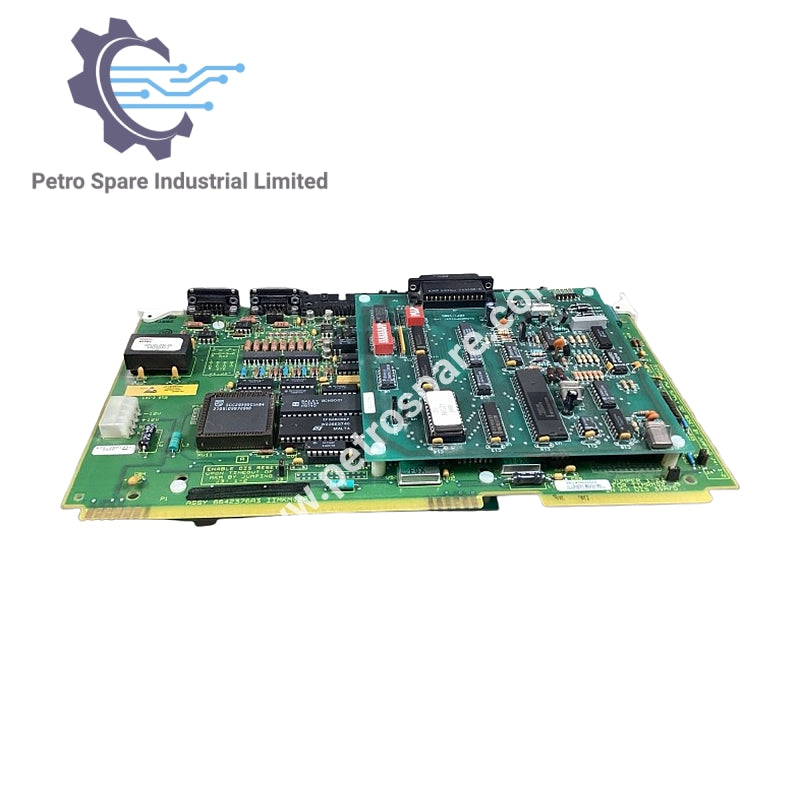

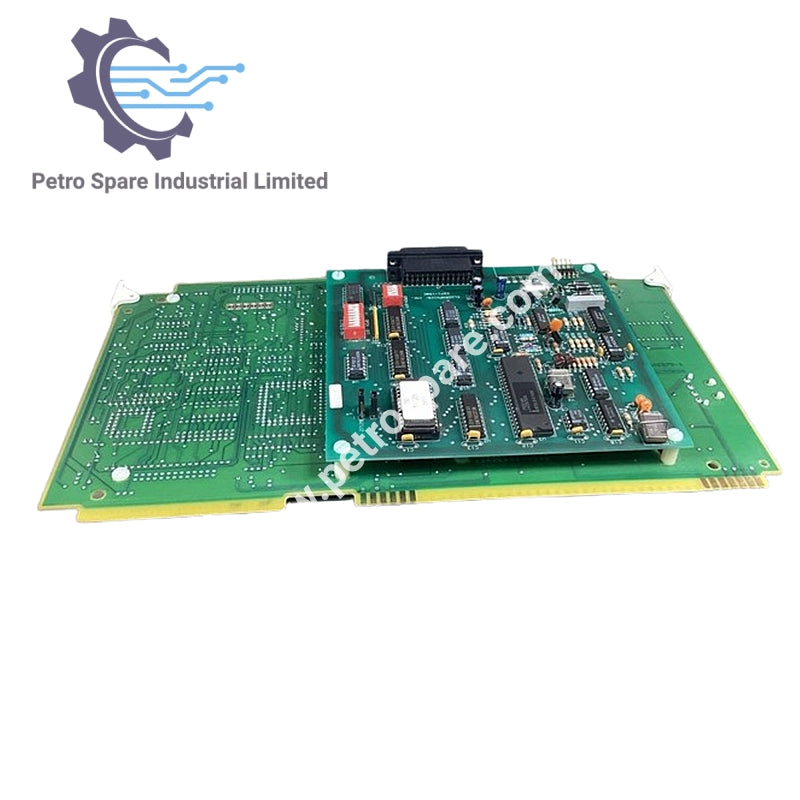

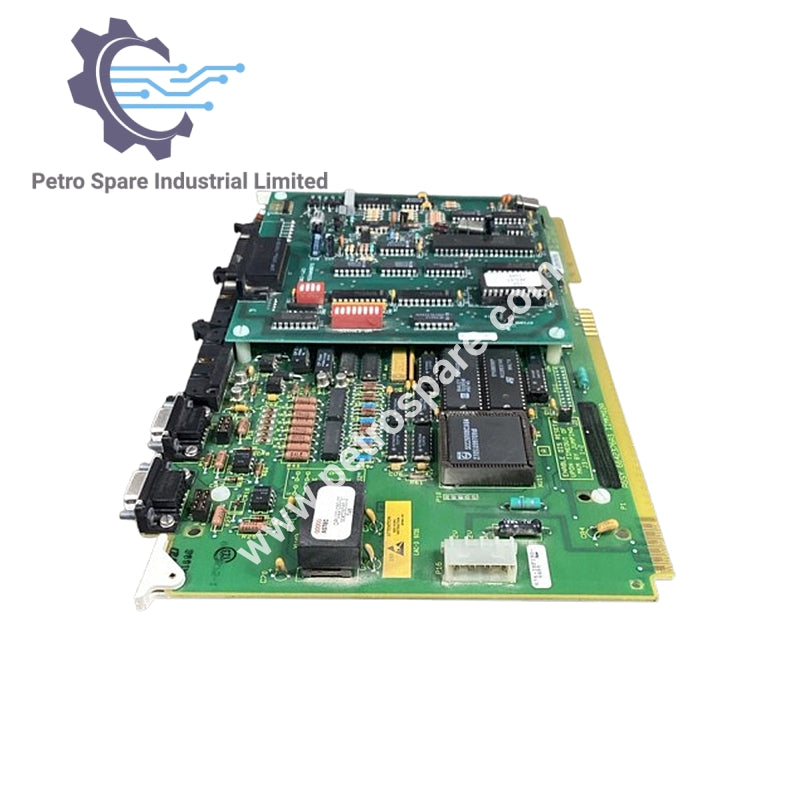

IIMKM02A je Multibus modul tastature kompanije ABB Bailey, dizajniran da povezuje uređaje za unos operatera—uključujući tastature i ekrane osetljive na dodir—sa OIS konzolom u kontrolnim sistemima.

Opšte informacije

• Proizvođač: ABB

• Serija: Bailey

• Модел: IIMKM02A

• Tip modula: Multibus modul interfejsa tastature

Funkcionalni pregled

• Svrha: Povezuje tastaturu i uređaje za unos operatera sa OIS konzolom

• Podrška za ekran osetljiv na dodir: Kompatibilno sa konzolama sa jednim i dva monitora (IIOIS43X1, X2, X3)

Konfiguracija džampera

• J1 & J2: Kontrolišu serijske portove P8 i P9

• J3: Omogućava resetovanje Multibus kućišta kartice na isteku vremena čuvara (podrazumevano: bez resetovanja)

• J4: Opcija za onemogućavanje resetovanja napajanja pokrenutog OOT-om (podrazumevano: onemogućeno)

• J5: Mora biti podešen na pinove 2–3

• J6/J8 & J7/J9: Za konfiguracije sa ekranom osetljivim na dodir

• TS1: Montiran sa strane komponenti (IIOIS43X1/X2)

• TS2: Montiran sa strane za lemljenje za dual monitore (IIOIS43X3)

---
