AAM11

Pregled

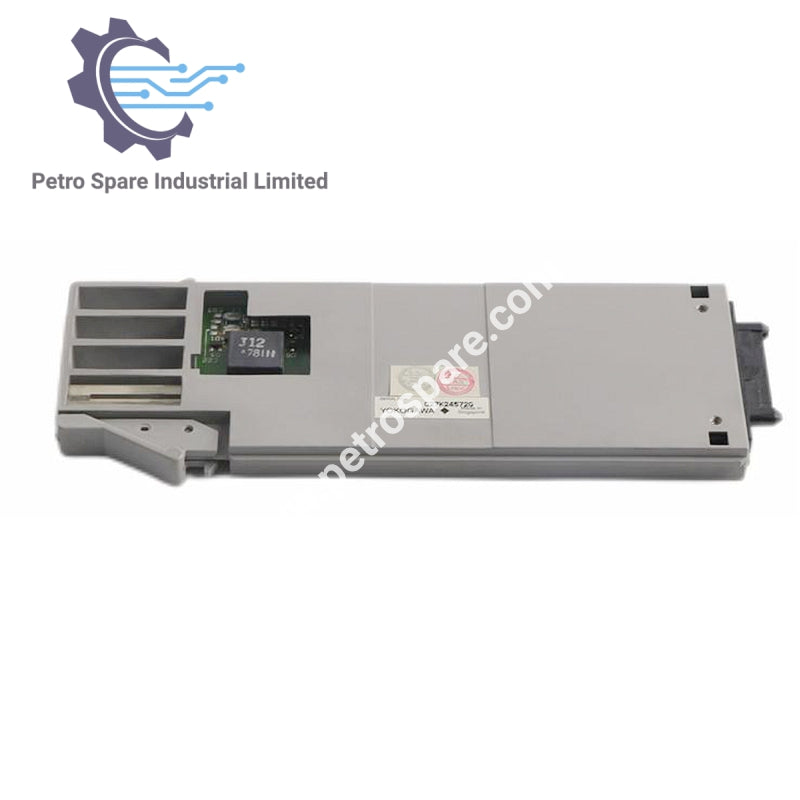

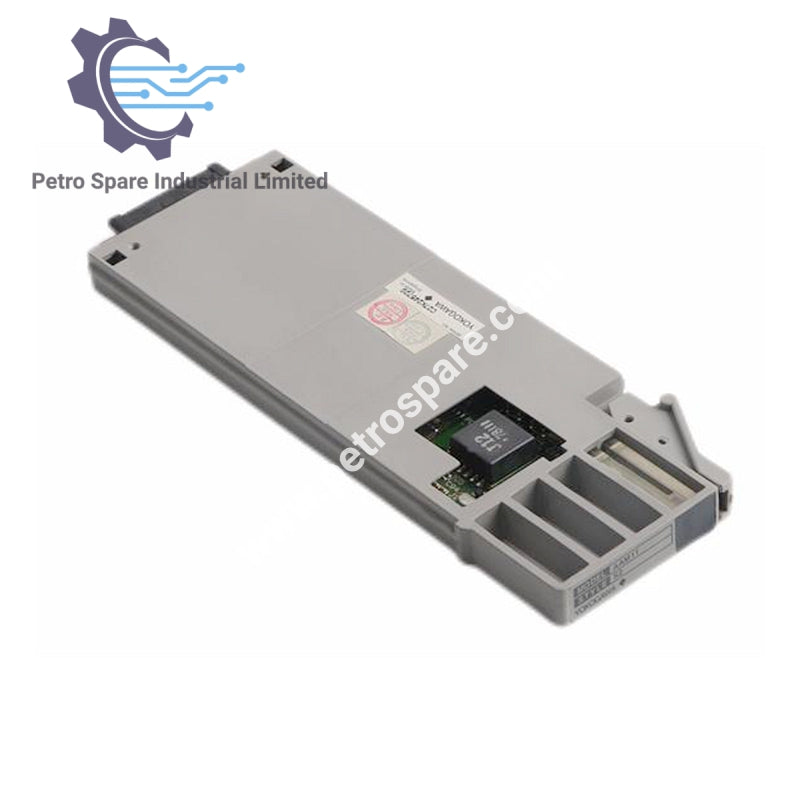

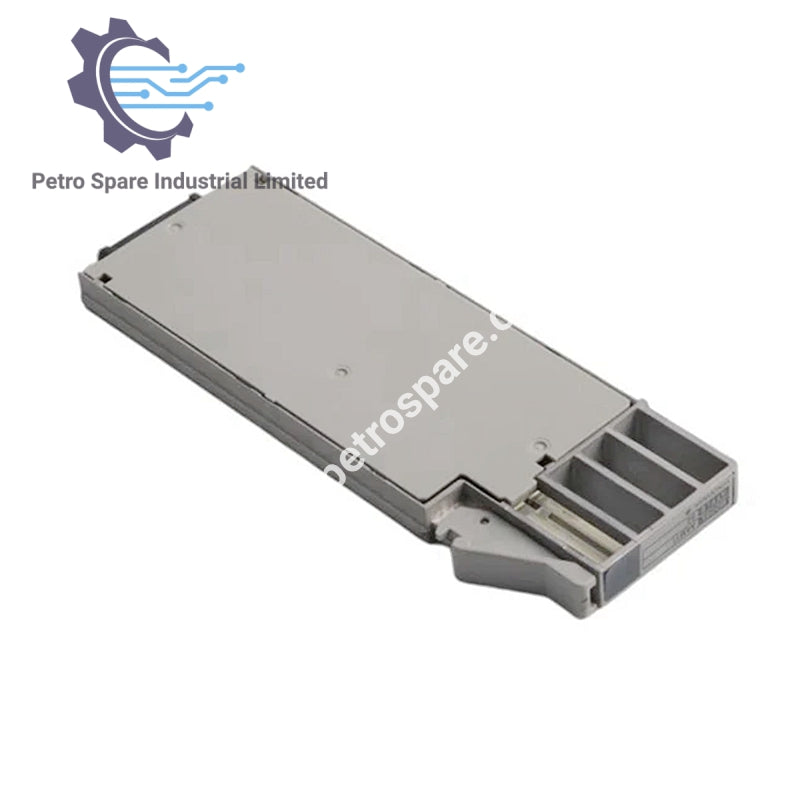

Yokogawa AAM11 modul za ulaz struje/naponskih signala pruža precizne mogućnosti ulaza napona i struje, podržavajući niz ulaznih signala sa opcijama izvlačenja kvadratnog korena za industrijske primene.

Električne specifikacije

• Ulazni signal: 0 do 10 V DC
• Ulazni otpor: 1 MΩ (100 kΩ pri isključenju napajanja)
• Dopustivi ulazni napon/struja: -10 do 30 V DC

• Pomoćni izlazni napon: 1 do 5 V DC
• Izlazni otpor: 1 Ω ili manje
• Dopustivi otpor opterećenja: 10 kΩ ili više

Karakteristike performansi

• Tačnost:
  • Ulaz napona: ±4 mV
  • Ulaz struje: ±16 µA
  • Pomoćni izlazni napon: ±12 mV
• Uticaj promene ambijentalne temperature (na 10°C):
  • Ulaz napona: ±4 mV i ±0,15 % od prikazane vrednosti
  • Ulaz struje: ±32 µA
  • Pomoćni izlazni napon: ±24 mV

Napajanje i instalacija

• Potrošnja struje: 300 mA ili manje (5,0 V DC)
• Period ažuriranja podataka: 50 ms
• Izolacija signala: Ulazni signali izolovani između sistema
• Otpornost na napon: 1500 V AC/min
• Instalacija: Instalirati u gnezdo I/O modula
• Ožičenje: Povezati na priključak gnezda I/O modula sa M4 vijcima

Dodatne karakteristike

• Izvlačenje kvadratnog korena: Dostupno po specifikaciji
• Podešavanje specifikacija ulaznog signala: Ulazni signal i njegovi opsezi se podešavaju putem softvera

---
