AAI543-H50/K4A00

Pregled

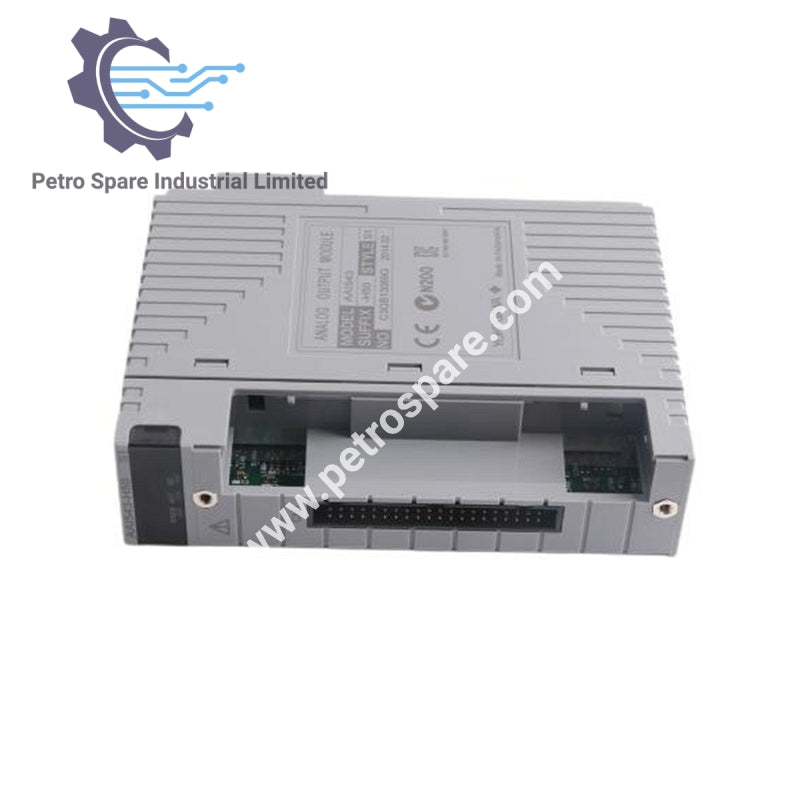

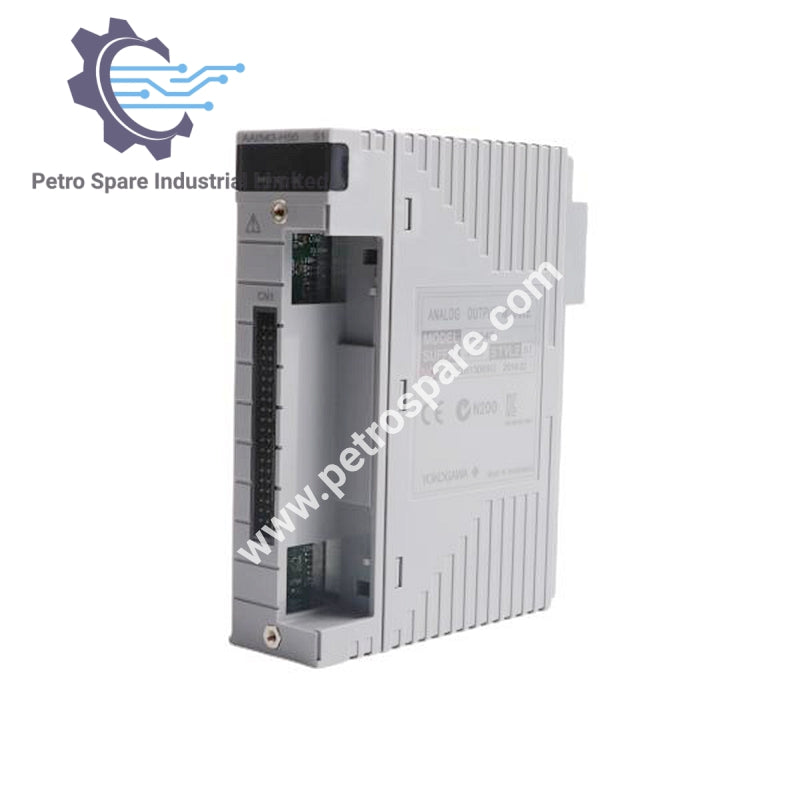

AAI543-H50/K4A00 je analogni izlazni modul kompanije Yokogawa, dizajniran za industrijske automatizacione sisteme.

Ulazne i signalne karakteristike

• Broj izlaznih kanala: 16 (izolovanih, standardni odgovor na prebacivanje u redundantnoj konfiguraciji)

• Ulazni signal: 4 do 20 mA

• Detekcija prekida kola: Manje od 0,65 mA

• Tačnost: ±48 µA

• Pomak usled promene temperature okoline: ±16 µA/10 °C

Električni i napajanje

• Otpornost na napon: 1500 V AC (između izlaza i sistema, 1 minut)

• Dozvoljeni otpor opterećenja: 0 do 750 Ω

• Maksimalna potrošnja struje:

• 230 mA (5 V DC)

• 540 mA (24 V DC)

Komunikacija i povezivanje

• Spoljna komunikacija: Terminal za pritisak, MIL konektor kabl, namenski kabl (KS1)

Fizički i okruženje

• Težina: 0.4 kg

Detalji sufiks koda

• H: Sa digitalnom komunikacijom (HART protokol)

• 5: Standardni odgovor na prebacivanje u redundantnoj konfiguraciji (bez zaštite od eksplozije)

• 0: Osnovni tip

• /K4A00: Sa KS kablovskim interfejs adapterom (za povezivanje AEA4D terminalne ploče, model: ATK4A-00)

---
