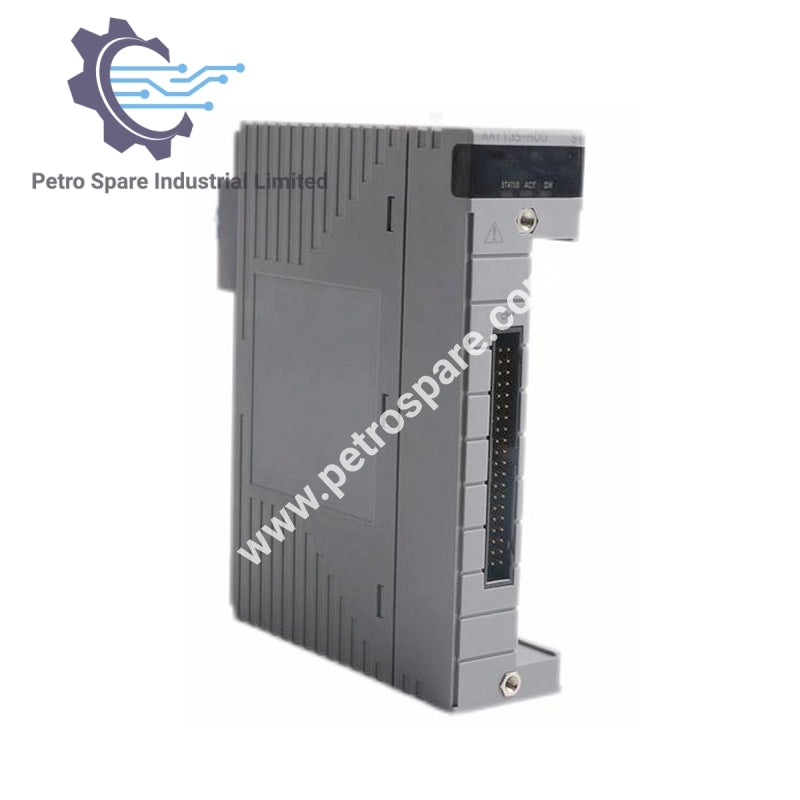

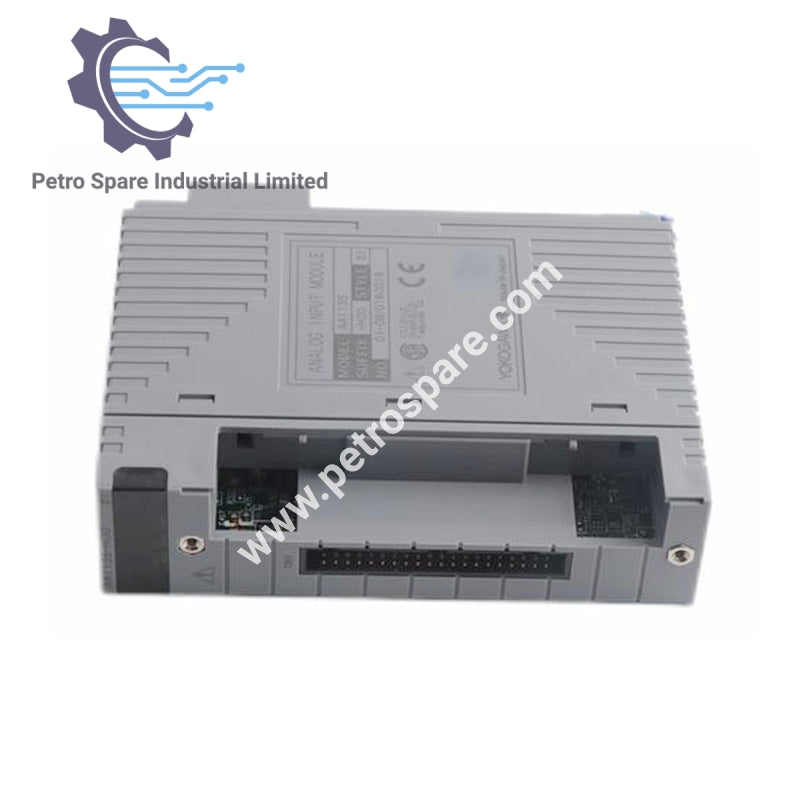

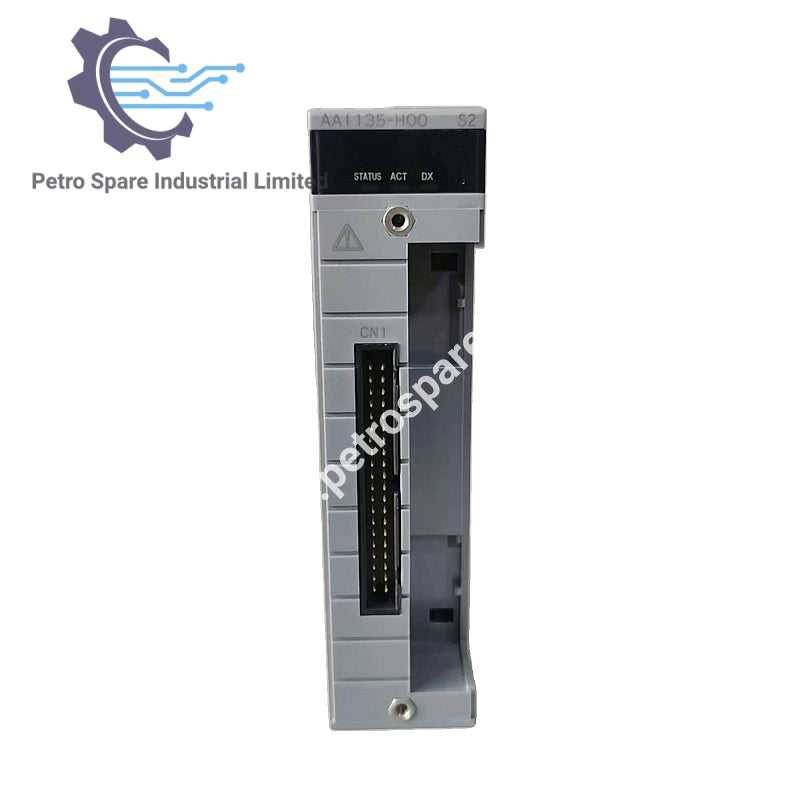

AAI135-H00

Pregled

• Модел : AAI135-H00

• Tip : Analogni ulazni modul (4 do 20 mA, 8-kanalni, izolovan)

Model i sufiks kodovi

• Model : AAI135 - Analogni Ulazni Modul ( 4 do- Analog Input Module (4 to 20 mA, 8-channel, Isolated)

• Kodovi sufiksa :

• -H : Sa digitalnom komunikacijom (HART protokol)
• 0
• 0 : Osnovni tip

Ulaz i izlaz

• Broj I/O kanala : 8-kanalni ulaz, izolovan

• I/O signal : 4 do 20 mA ulaz

• Dopustiva ulazna struja : 25 mA

Električne karakteristike

• Napon izdržljivosti :

• Između ulaza i sistema

• Između ulaznih kanala: 500 V AC, 1 minut

• Ulazni otpor :

• Uključeno: 290 Ω (pri 20 mA) do 450 Ω (pri 4 mA)

• Isključeno: 500 kΩ ili veće

• Preciznost :

• Период ажурирања података : 10 ms

• Napajanje predajnika : 15,0 V ili više (pri 20 mA), 29,3 V ili manje (pri 0 mA)

• Temperaturna drifta : ±16 µA/10 °C

• Maksimalna potrošnja struje :

• 360 mA (5 V DC)

• 450 mA (24 V DC)

---
