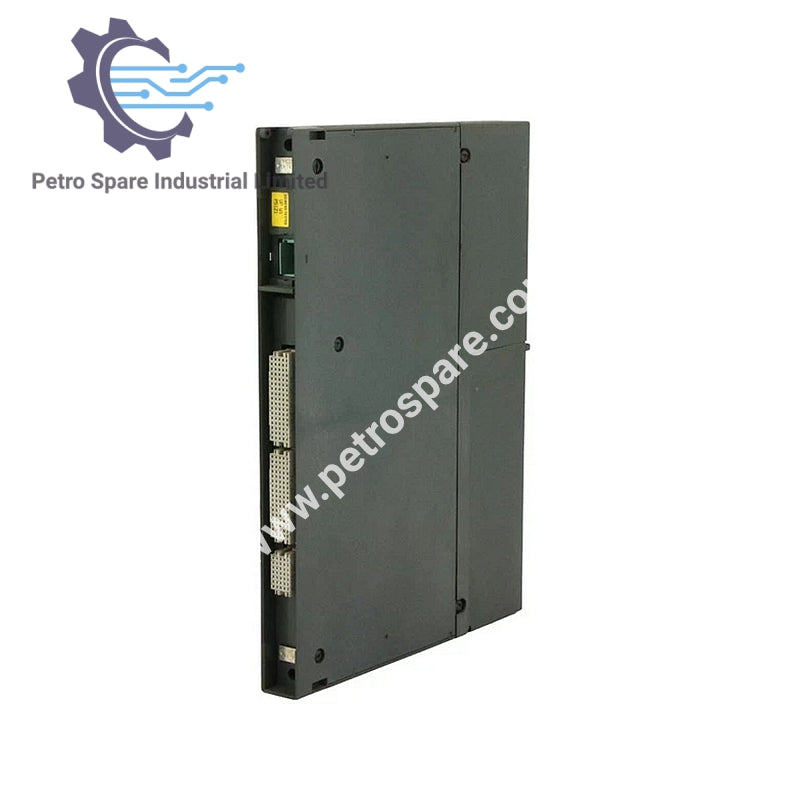

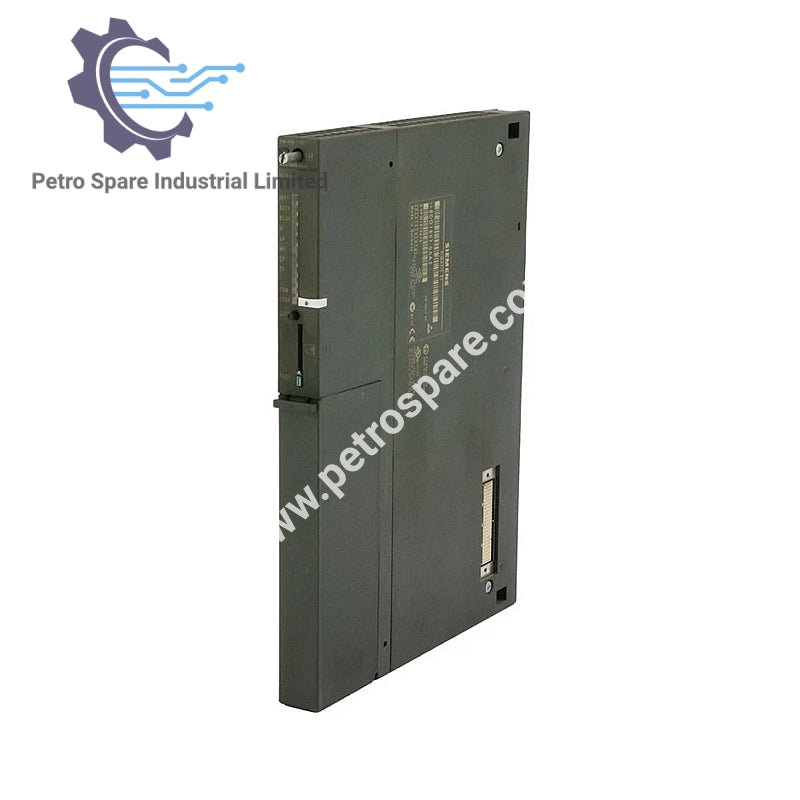

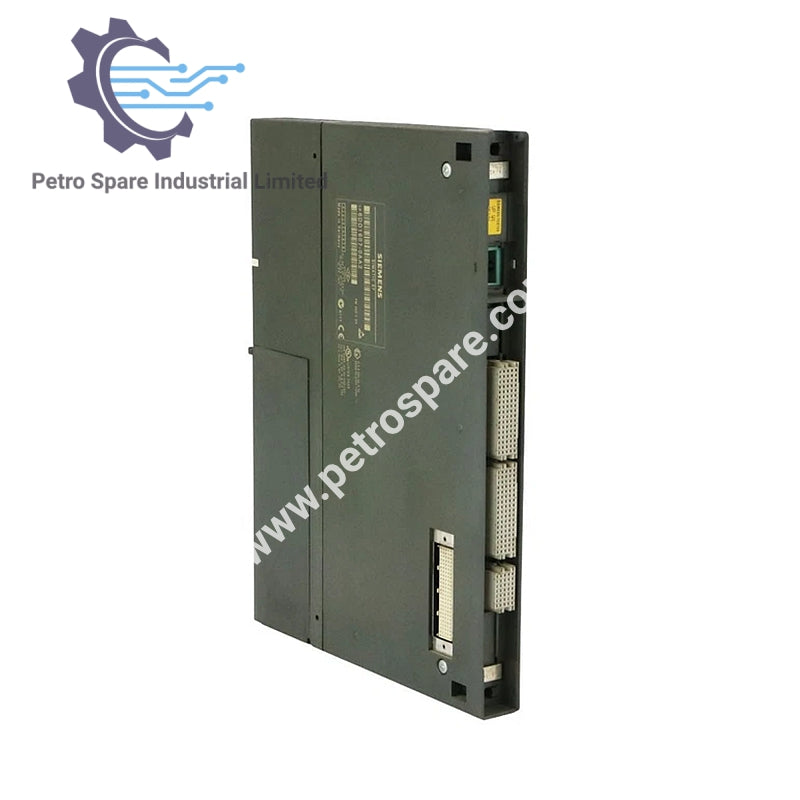

6DD1607-0AA2

Преглед

• Модел: 6DD1607-0AA2

• Тип: Модул за примену

• Серија: Siemens SIMATIC S7-400 ПЛК

• Тежина: Око 1,0 кг

Електричне спецификације

• Напајање:

  • 5 V DC (номинално, дозвољени опсег 4,8–5,25 V DC)

  • 24 V DC (номинално)

• Потрошња струје на улазу:

  • Типично: 1,5 A

  • Максимално: 3 A

• Резервна меморија: SRAM са батеријским резервним напајањем

• Струја резервне батерије: Макс. 15 µA

Спецификације дигиталних улаза

• Број улаза: 8 (конектор X2)

• Улазни напон:

  • Номинални: 24 V DC

  • Сигнал „0“: -1 до +6 V

  • Сигнал „1“: 13,5 до 33 V

• Улазна струја:

  • Сигнал „0“: 0 mA

  • Сигнал „1“: Типично 3 mA при 24 V DC

• Задршка улаза: Макс. 5 µs (прелаз 0 → 1)

Комуникација и интерфејси

• Интерфејс: PROFIBUS DP

• Особине:

  • Подршка за једнаке временске раздаљине (са прекидним задацима)

  • Прямо размењивање података (комуникација роб-роб)

• Прекиди/Дијагностика: Подршка алармима

Механичке и услови окружења

• Потенцијална раздвојеност: Није обезбеђена за дигиталне улазе (захтева опционе интерфејс модуле)

• Облик и величина: Модул за монтажу у ормар SIMATIC S7-400

• Радна температура: 0–55 °C

• Температура складиштења: -20–70 °C

• Влажност: 5–95%, без кондензације

---
