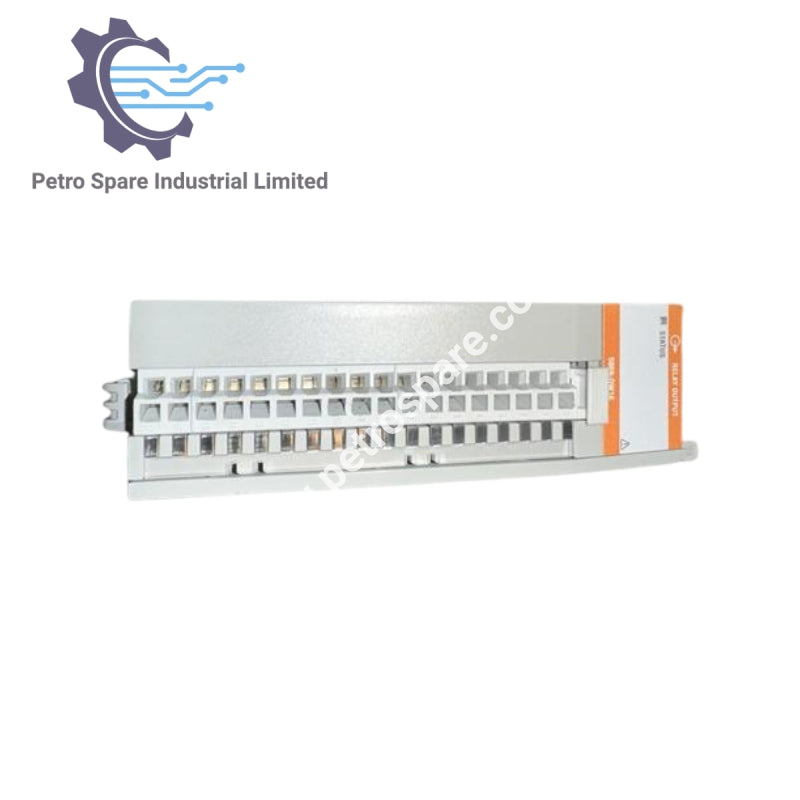

5069-OW16

Pregled proizvoda

• Model: 5069-OW16

• Tip: Digitalni modul relejnog izlaza Compact 5000

• Primena: Pruža 16 izlaznih relejnih tačaka za Compact 5000 sisteme, podržavajući i AC i DC opterećenja

Električne specifikacije

• Ocene releja:

  • 2 A otpornog opterećenja po kanalu @ 5 … 30 V DC

  • 2 A otpornog opterećenja po kanalu @ 5 … 264 V AC, 50/60 Hz

  • 2 A za opštu upotrebu po kanalu @ 5 … 250 V AC, 50/60 Hz

  • 2 A @ 5 … 125 V AC (usklađeno sa UKEX/ATEX/IECEx)

• Izlazna struja (maksimalna):

  • 8 A po grupi

  • 16 A po modulu

• Potrošnja snage MOD: 75 mA @ 18 … 32 V DC, 225 mA @ 18 … 32 V DC

• Prolazna snaga MOD: 9,55 A @ 18 … 32 V DC (maksimalno)

• Potrošnja snage SA: 150 mA @ 18 … 32 V DC

• Prolazna snaga SA: 9,95 A @ 18 … 32 V DC (maksimalno)

• Granica prolaza: Ne prekoračivati struju MOD ili SA napajanja od 10 A

Izolacija

• Izolacioni napon: 250 V kontinuirano, osnovni tip izolacije

• Napomene o izolaciji:

  • Nema izolacije između LA napajanja i izlaznih portova

  • Nema izolacije između pojedinačnih izlaznih portova

Uslovi okoline

• Temperatura okoline (maksimalna): 60 °C (140 °F)

• Ocena tipa kućišta: Nema (otvoreni tip)

---
