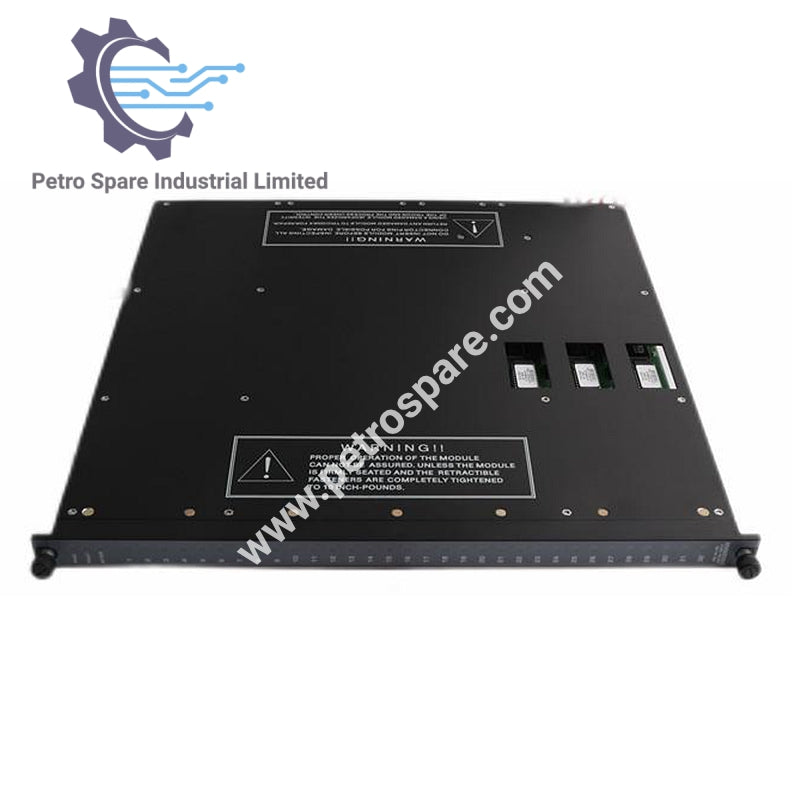

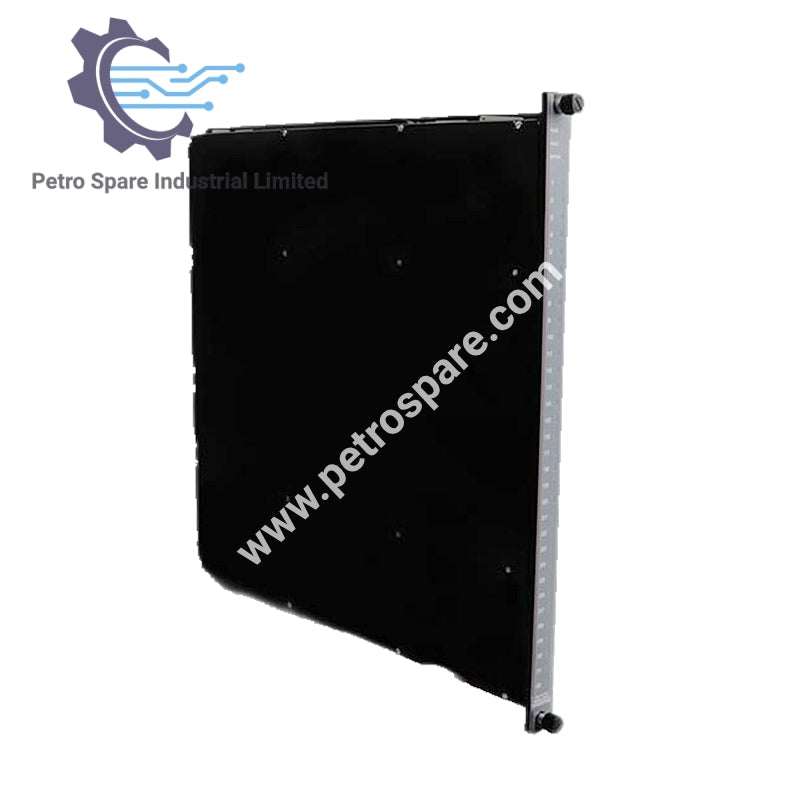

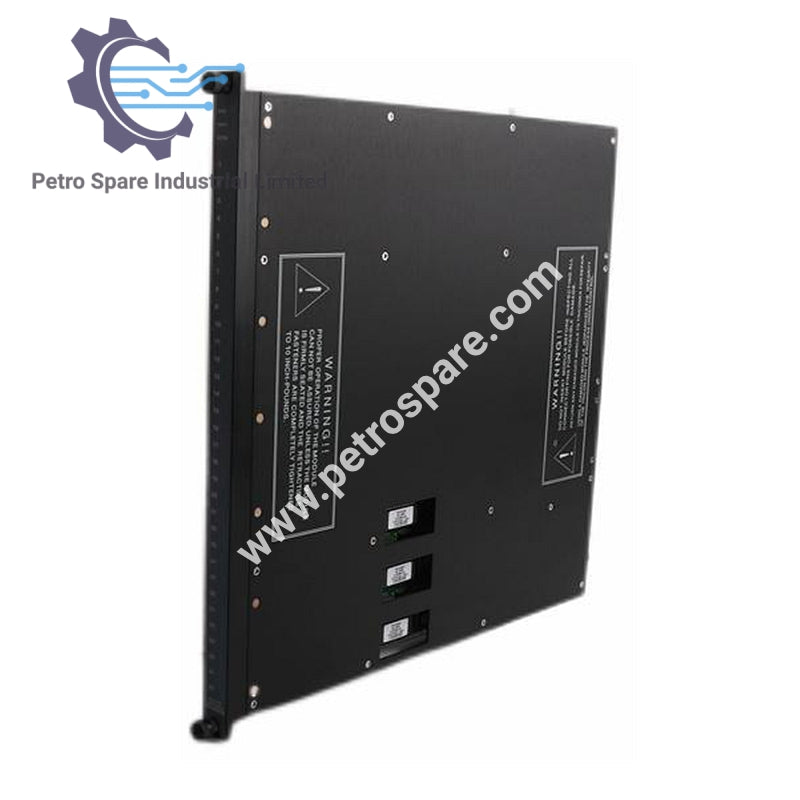

3502E

Pregled

• Broj proizvoda: 3502E
• Brend: Triconex
• Tip: TMR Digitalni ulazni modul

Detalji ulaza

• Napon: 48 VAC/VDC
• Tačke: 32, zajednički povezane u grupama po 8
• AC/DC opseg: 35-95 VAC/VDC
• Frekvencija: DC ili 47-63 Hz
• Maksimalni napon: 95 VAC/VDC

Prekidač i kašnjenje

• Nivo prekidača:
• • ISKLJUČENO na UKLJUČENO: > 32 VAC/VDC
  • UKLJUČENO na ISKLJUČENO: < 11 VAC/VDC
• Struja uključenja: 6-9 mA
• Histereza: 7 VAC/VDC
• Kašnjenje ulaza:
  • ISKLJUČENO na UKLJUČENO: < 8 ms
  • UKLJUČENO na ISKLJUČENO: < 15 ms

Izolacija i dijagnostika

• Izolacija tačke: 1500 VDC
• Ulazni otpor: > 2.9 KΩ
• Dijagnostički indikatori:
• • Status ulaza: 1 po tački
  • Status modula: PROLAZ, KVAR, AKTIVAN
  • Test zaglavljenosti: UKLJUČENO

• Šifra boje: Tamno crvena

---
