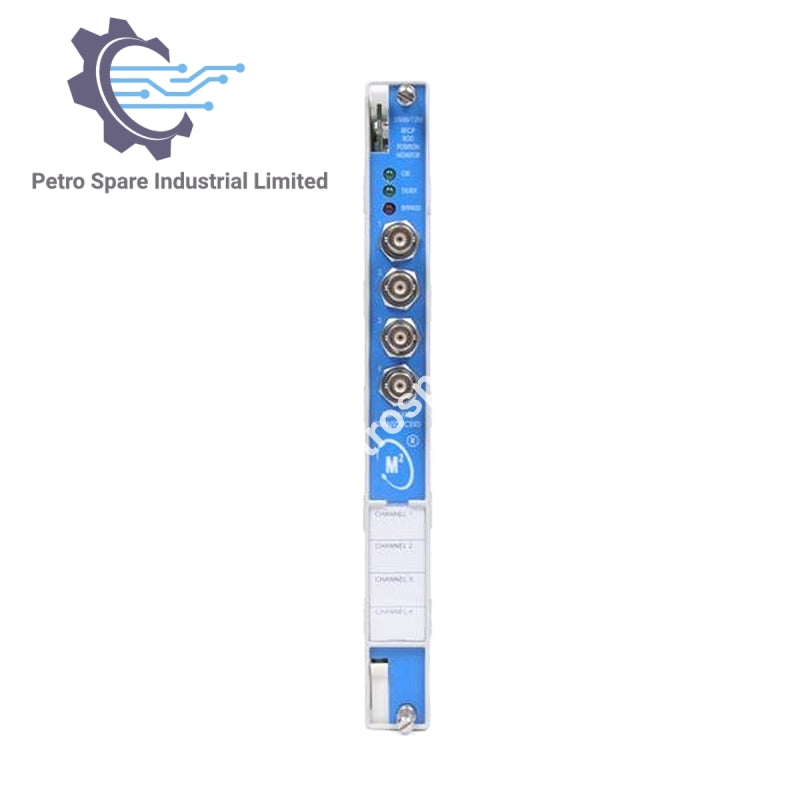

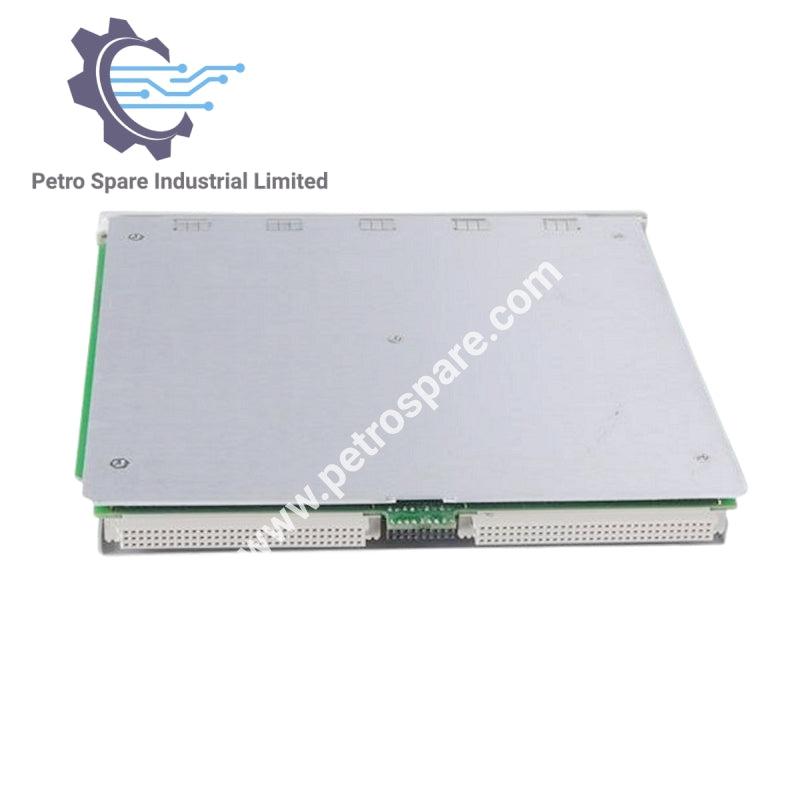

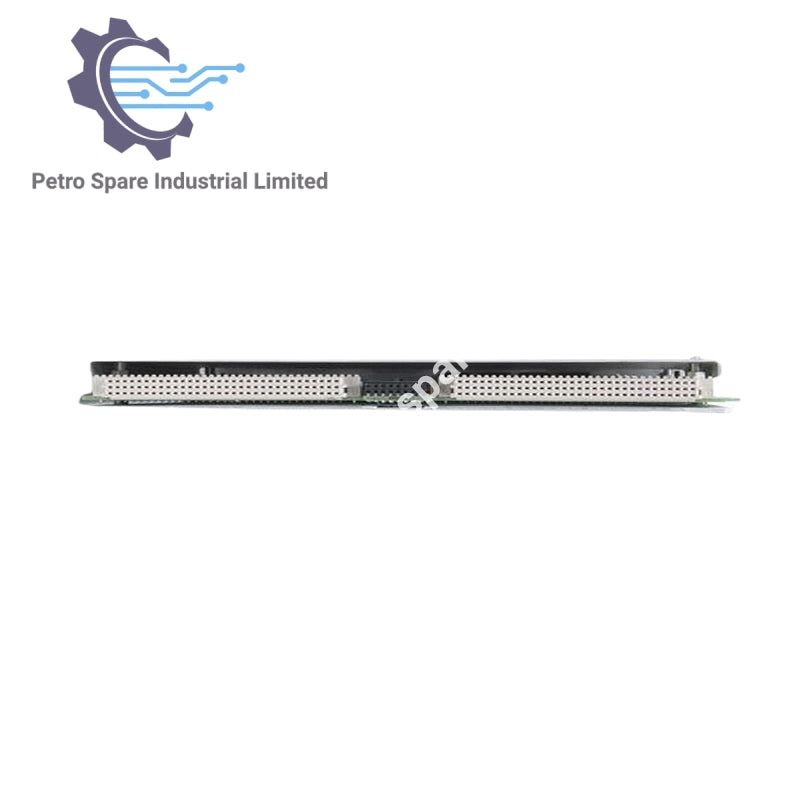

3500/72M

Pregled

3500/72M je četvorokanalni Recip monitor pozicije šipke koji obrađuje signale blizinskih pretvarača za dinamička i statička merenja pozicije sa korisnički programabilnim alarmima.

Ulazi

• Signal: Prihvata 1 do 4 signala sa blizinskih sondi
• Ulazna impedansa: 10 kΩ
• Nominalni faktor skale:
  • Pozicija šipke: 0,79 mV/µm (20 mV/mil), 3,94 mV/µm (100 mV/mil), 7,87 mV/µm (200 mV/mil)
  • Pozicija šipke 2, pad šipke, hiper kompresor: 3,94 mV/µm (100 mV/mil), 7,87 mV/µm (200 mV/mil)

Napajanje

• Potrošnja: 7,7 vati, nominalno

Izlazi

• LED diode na prednjoj ploči:
  • OK LED: Indikuje ispravan rad
  • TX/RX LED: Prikazuje status komunikacije unutar 3500 ormara
  • LED za zaobilaženje: Indikuje aktivaciju režima zaobilaženja
• Prednji baferisani izlazi:
  • Izlazi baferisanih pretvarača: Koaksijalni konektori za svaki kanal, zaštićeni od kratkog spoja
  • Izlazna impedansa: 510 Ω
  • Napajanje pretvarača: -24 VDC

---
