3500/70M

Pregled

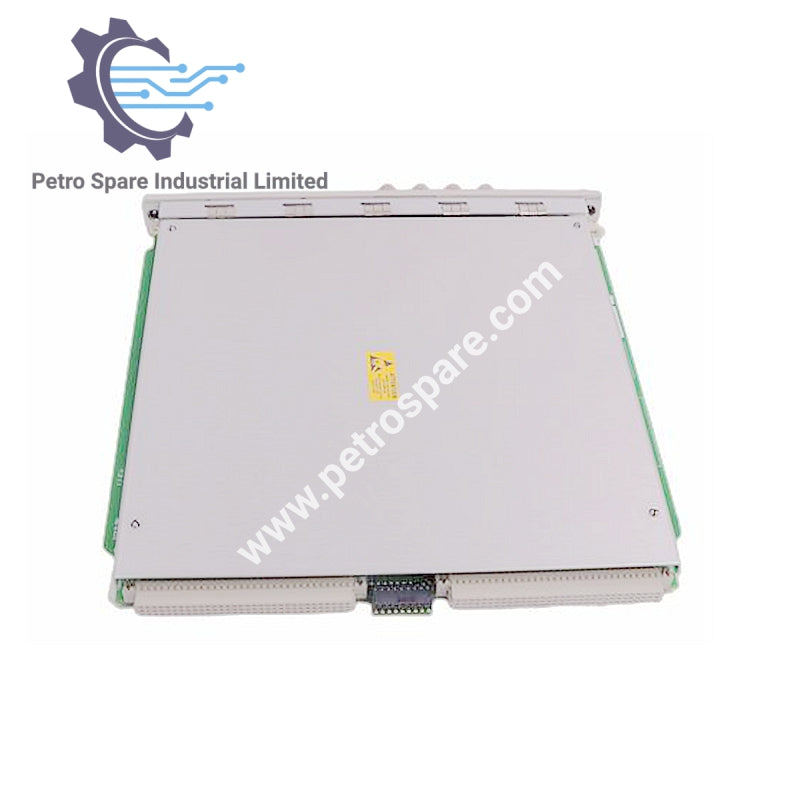

3500/70M Recip Velocity je četvorokanalni Recip Impulse Velocity Monitor dizajniran za recipročnu kompresore, za nadzor vibracija kućišta radilice i kliznog ležaja. On obrađuje ulaze seizmičkih pretvarača, izvodi merenja vibracija i pokreće korisnički programirane alarme.

Tačnost Recip Velocity

• Typical: ±0.33% pune skale
• Maximum: ±1% (bez filtera)
• Degradacija tačnosti Velomitora:
  • Puna skala 0-0.5: ±3% tipično
  • Puna skala 0-1.0: ±2% tipično
  • Puna skala 0-2.0: ±1% tipično

Frekvencijski odziv

• Bias Filter: -3 dB na 0.01 Hz (1-polni, niskopropusni)
• Not OK Filter: -3 dB na 2400 Hz (1-polni, niskopropusni)
• Integration Filter: -3 dB na 0.34 Hz (1-polni, niskopropusni)
• RMS Static Values: -3 dB na 0.1 Hz (1-polni, niskopropusni)
• Peak Static Values: -3 dB na 0.3 Hz (1-polni, niskopropusni)
• 1X & 2X Vector Filter: Konstantni Q filter sa širinom pojasa ±3% od brzine rada (Q = 16.7)

Kvalitet filtera

• High-Pass: 4-polni, 80 dB po dekadi, 24 dB po oktavi
• Low-Pass: 2-polni, 40 dB po dekadi, 12 dB po oktavi

---
