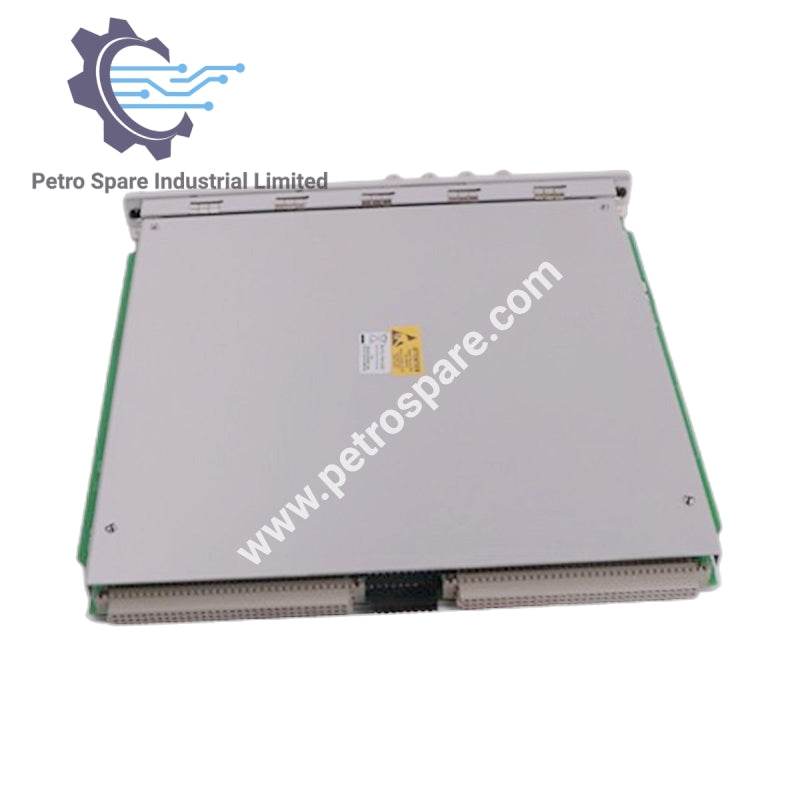

3500/46M

Pregled

• Model: 3500/46M
• Brend: Bently Nevada
• Tip: Hidro Monitor

Opšte informacije

• 3500/46M je instrument sa četiri kanala koji prihvata ulaz sa senzora za blizinu, seizmičkih, dinamičkog pritiska i vazdušnog razmaka
• On obrađuje signale da bi obezbedio merenja vibracija, položaja, kao i statičkog i dinamičkog pritiska
• Monitor upoređuje obrađene signale sa korisnički programiranim alarmima
• Hidro radijalni kanali vibracija kombinuju pomeranje razmaka vratila sa NX amplitudom za detekciju kvara osigurača

Ulazi

• Signal: Prihvata 1 do 4 signala sa senzora za blizinu, vazdušni razmak, brzinu ili ubrzanje
• Potrošnja energije: 7.7 Wata (tipično)
• Multimodni pozitivni ulaz I/O: 50 kΩ
• Ulazni otpor:
  • 10 kΩ za Proximity/Velocity I/O
  • 3.5 MΩ za Velomitor

Izlazi

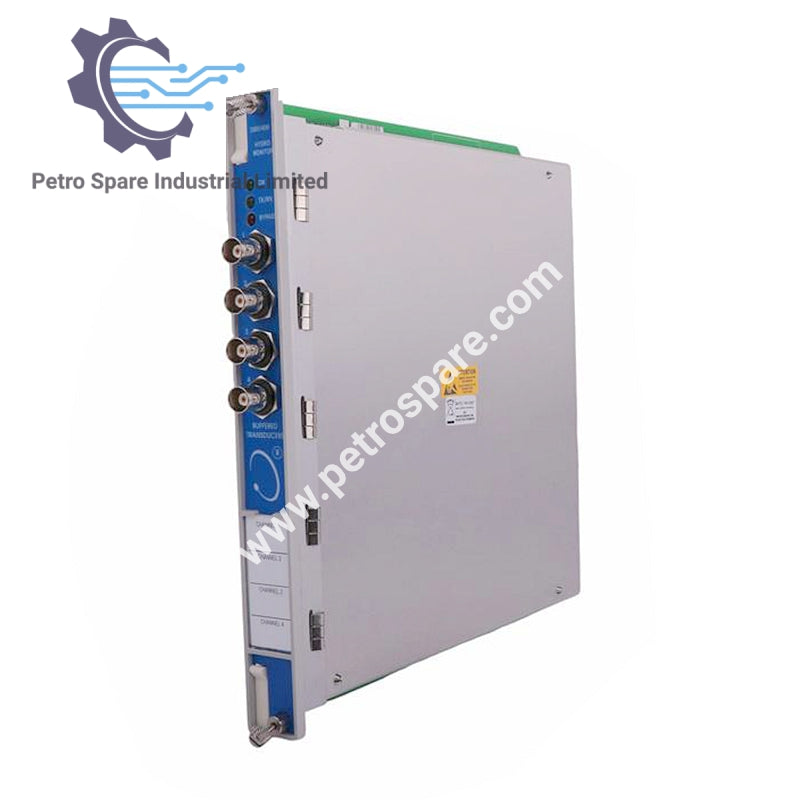

• LED diode na prednjoj ploči:
  • OK LED: Indikuje ispravan rad
  • TX/RX LED: Indikuje komunikaciju sa drugim modulima u 3500 ormaru
  • Bypass LED: Indikuje režim zaobilaženja
• Izlazi sa baferisanim pretvaračima:
• • Jedan koaksijalni konektor za svaki kanal
  • Zaštićen od kratkog spoja
  • Izlazni otpor: 550 Ω

---
