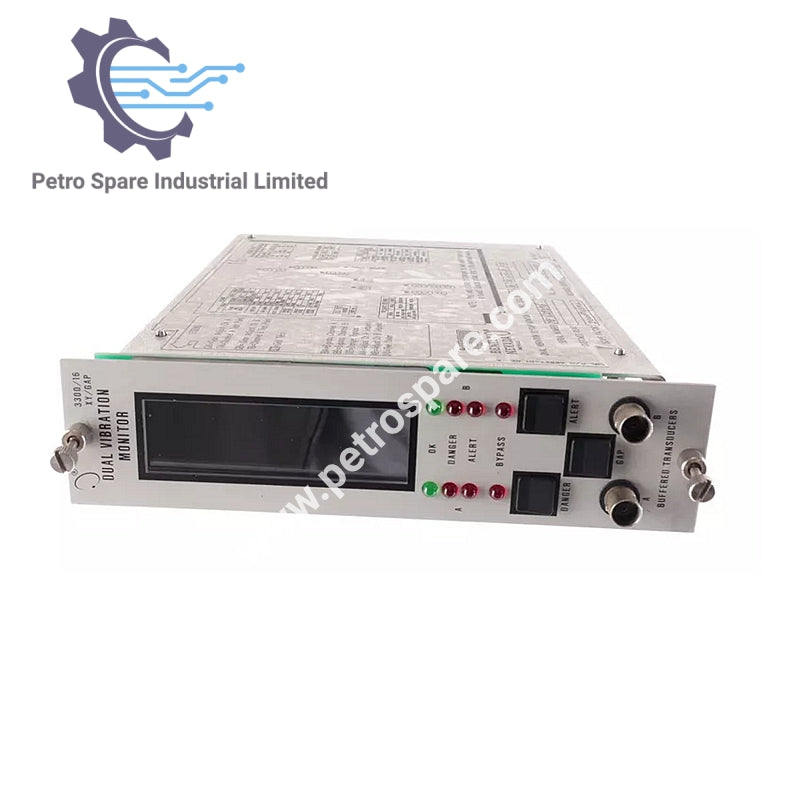

3300/16

Pregled

• Model: 3300/16
• Tip: XY/GAP Dvostruki Monitor Vibracija
• Proizvođač: Bently Nevada

Specifikacije

Ulazi signala

• Prihvata jedan ili dva signala sa proximity sonde.
• Ulazna impedansa: 10 kΩ.
• Osetljivost:
  • 100 mV/mil (4 V/mm) ili
  • 200 mV/mil (8 V/mm) programabilno od strane korisnika.

Potrošnja energije

• Nominalna: 2 vata.

Obrada signala

• Tačnost na +25°C (+77°F):
  • ±0,33% tipično od pune skale,
  • ±1% maksimalno,
  • ±2% maksimalno sa 2X Trip Multiply,
  • ±3% maksimalno sa 3X Trip Multiply.
• Frekventni odziv:
  • Programabilno od strane korisnika za 4 do 4.000 Hz (240 do 240.000 cpm), ili
  • 1 do 600 Hz (60 do 36.000 cpm); -3 dB nominalno.
  • Napomena: Opcija 1 do 600 Hz nije preporučena za brze startove i usporavanja.

Izlazi za snimač

• Programabilno od strane korisnika za:
  • +4 do +20 mA,
  • 0 do -10 Vdc, ili
  • +1 do +5 Vdc.
• Izlazi su proporcionalni programiranoj punoj skali monitora.
• Izlazna impedansa (izlazi napona): 100 Ω (Minimalni otpor opterećenja: 10 kΩ).
• Naponska usklađenost (izlazi struje): opseg od 0 do +12 Vdc preko opterećenja.
  • Otpor opterećenja: 0 do 600 Ω pri korišćenju opcije +4 do +20 mA.

Tačnost snimača

• Na +25°C (+77°F):
  • +4 do +20 mA: ±0,7% signala, ±0,09 mA pomak.
  • +1 do +5 Vdc: ±1,1% signala, ±10 mV pomak.
  • 0 do -10 Vdc: ±1,1% signala, ±15 mV pomak.

Okolinska ograničenja

• Radna temperatura: 0°C do +65°C (+32°F do +150°F).
• Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F).
• Relativna vlažnost: Do 95%, bez kondenzacije.

Šema ožičenja na terenu

---
