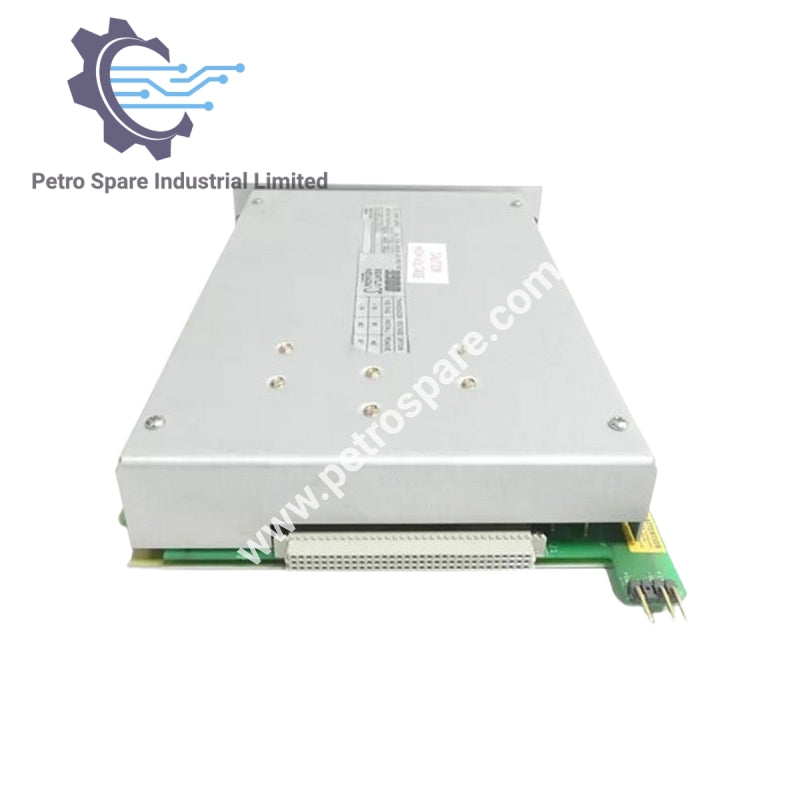

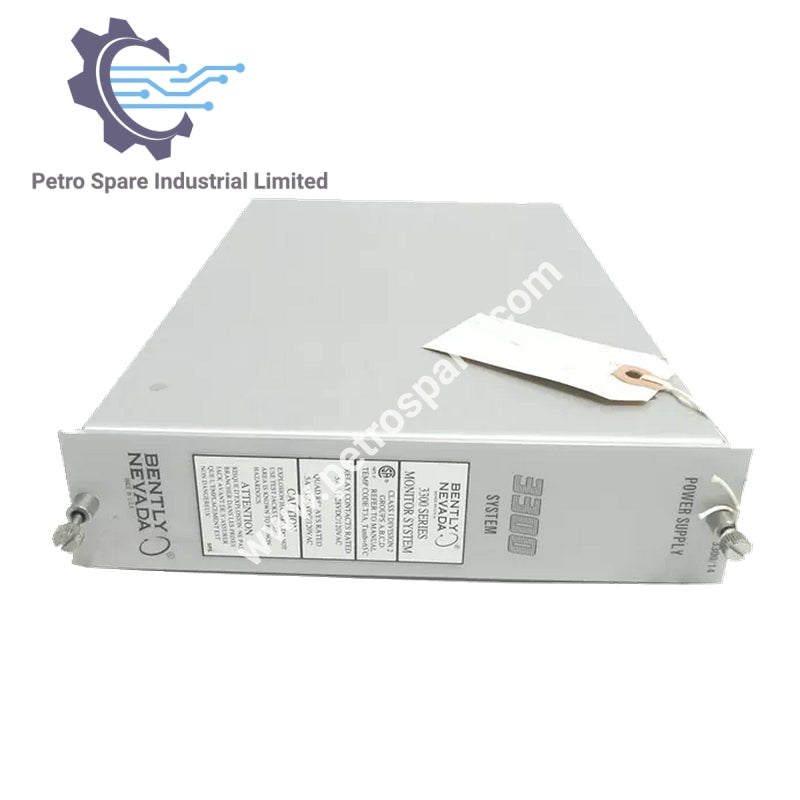

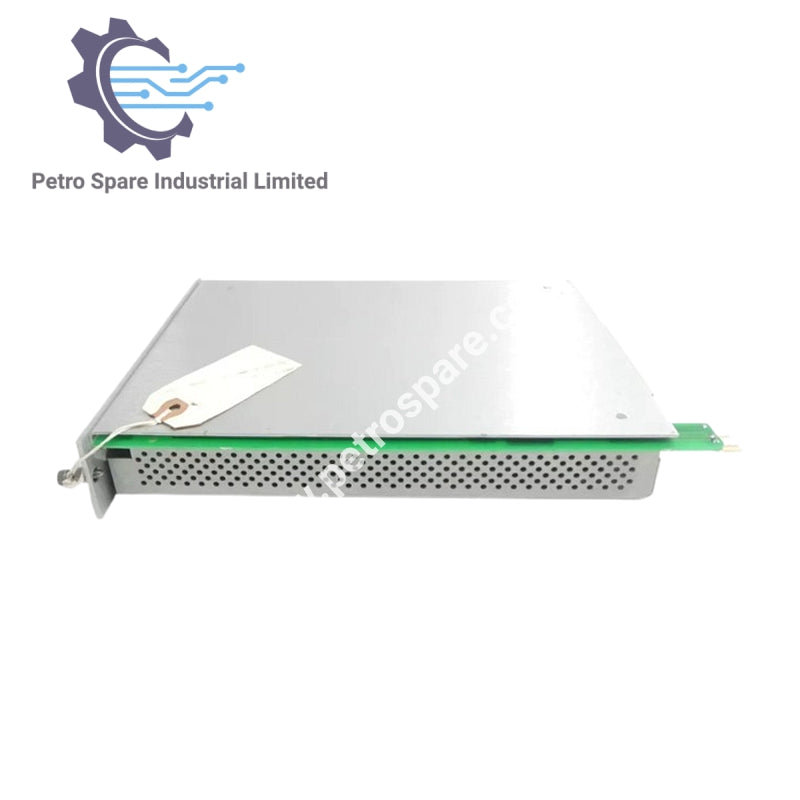

3300/14

Pregled

• Модел: 3300/14
• Tip: DC napajanje
• Proizvođač: Bently Nevada

Specifikacije

Ulazi

• Snaga:
  • 20 do 34 Vdc, maksimalno 5.5 A.
  • 90 do 140 Vdc, maksimalno 1.5 A.
• Ocena osigurača:
  • 20 do 34 Vdc, maksimalno 8 A.
  • 90 do 140 Vdc, maksimalno 2 A.

Izlazi

• Napajanje pretvarača (unutrašnje u okviru):
  • Korisnički programabilno za -24 Vdc, +1.3%, -1.7% ili -18 Vdc, +1.6%, -2.2%.
  • Zaštićeno od preopterećenja po kanalu na pojedinačnim pločama monitoringa.
• OK relej:
  • Lokacija: Iza napajanja, u modulu za ulaz napajanja.
  • Tip: Jednopolni, dvopolni preklopnik (SPDT).

Uslovi okoline

• Zaptivanje: Hermetički zapečaćeno.
• Ocene kontakata (otporno opterećenje):
  • 5 A pri 28 Vdc; 5 A pri 120 Vac, 50/60 Hz; 3 A pri 220 Vac, 50/60 Hz.
  • Ocene za sisteme koji zahtevaju odobrenje agencije: 5 A pri 28 Vdc; 5 A pri 120 Vac, 50/60 Hz (30 Vac za ATEX).
• Životni vek kontakta: Minimum 10.000 ciklusa pri naznačenom opterećenju.
• Rad: Normalno pod naponom.

Ograničenja okoline

• Radna temperatura: 0°C do +65°C (+32°F do +150°F).
• Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F).
• Relativna vlažnost: Do 95%, bez kondenzacije.

Fizički

• Prostorni zahtevi: Jedna pozicija u stalku, instalira se samo na poziciju jedan (najlevo, pored Sistemskog monitora).
• Težina: 2 kg (4.4 lbs.).

Šema ožičenja na terenu

---
