IC200MDL750C

Pregled

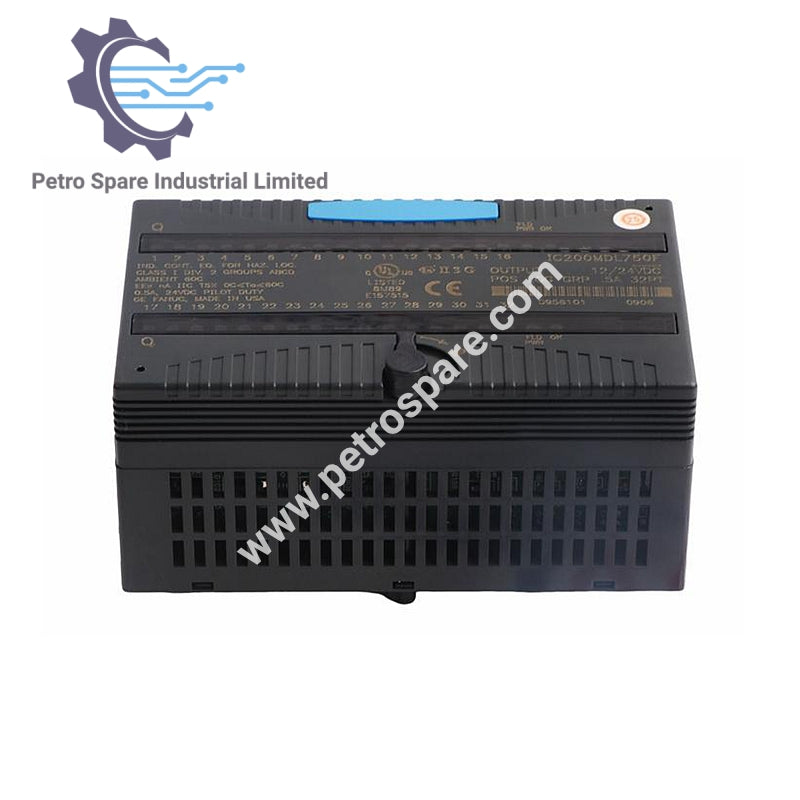

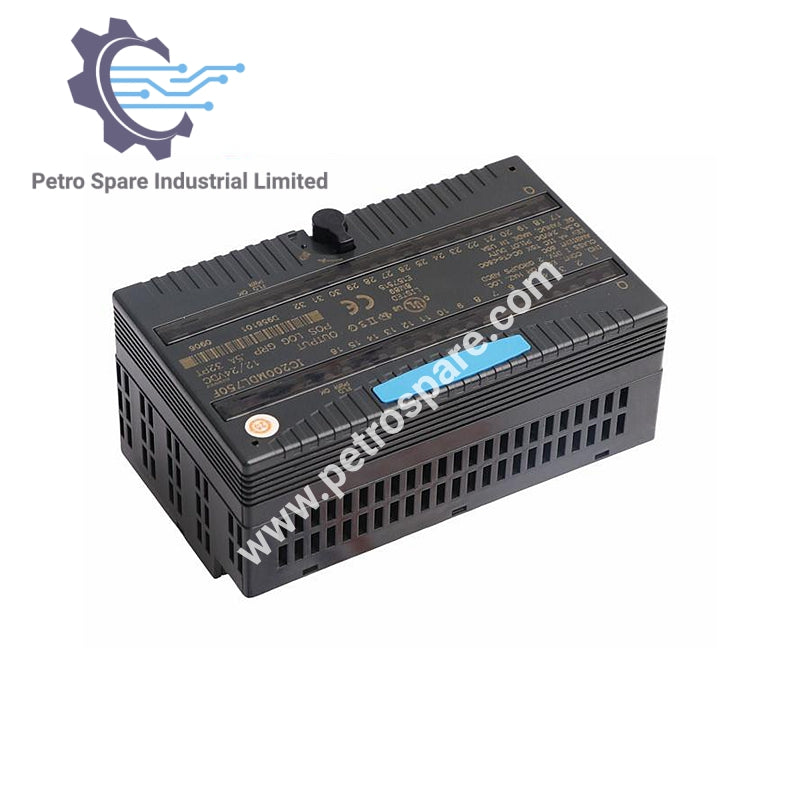

IC200MDL750C je GE Fanuc VersaMax izlazni modul sa 32 diskretne tačke raspoređene u dve grupe po 16. Pruža pozitivne logičke (izvorne) izlaze za prebacivanje DC opterećenja i zahteva eksterni izvor napajanja.

Električni detalji

• Potrošnja struje na leđnoj ploči: Do 90 mA na 5 V

• Opseg radnog napona: 10,2 V DC do 30 V DC

• Nominalni napon: 12 V ili 24 V DC (12 V zahteva IC200MDL750B ili noviji)

• Tip izlaza: Pozitivna logika (izvorna), diskretni on/off signali

• Izolacija: Izolacija samo na nivou grupe, ne po tački

Opterećenje i ožičenje

• Prebacivanje opterećenja: Pozitivno prebacivanje opterećenja na DC napajanje

• Polje ožičenja: DC+ i DC- terminali za svaku grupu od 16 tačaka

• Induktivna opterećenja: Koristite spoljne prigušne krugove za induktivno ožičenje

---
