2MLI-D22A

Pregled

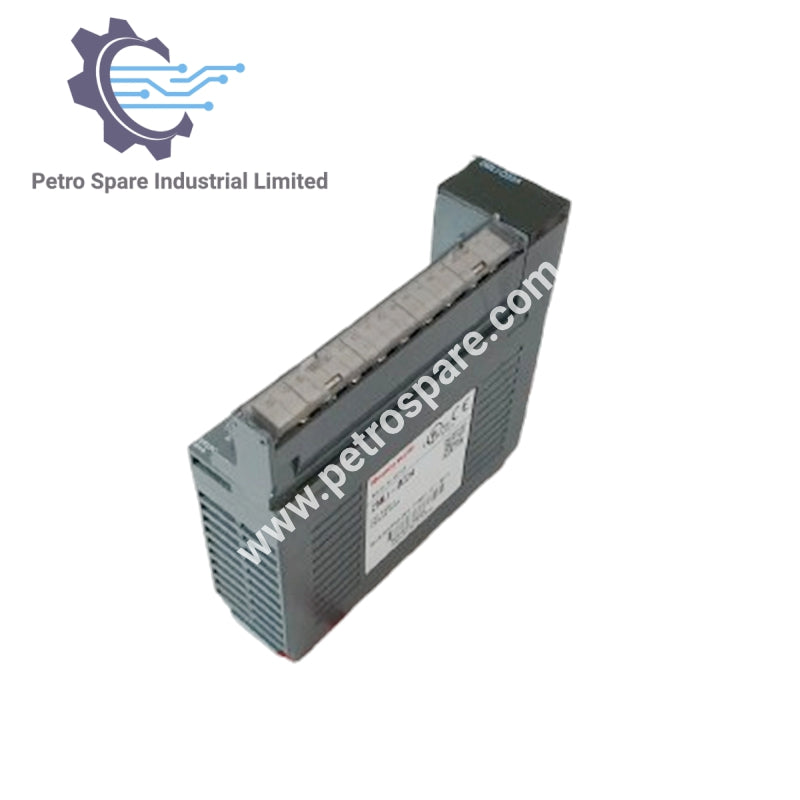

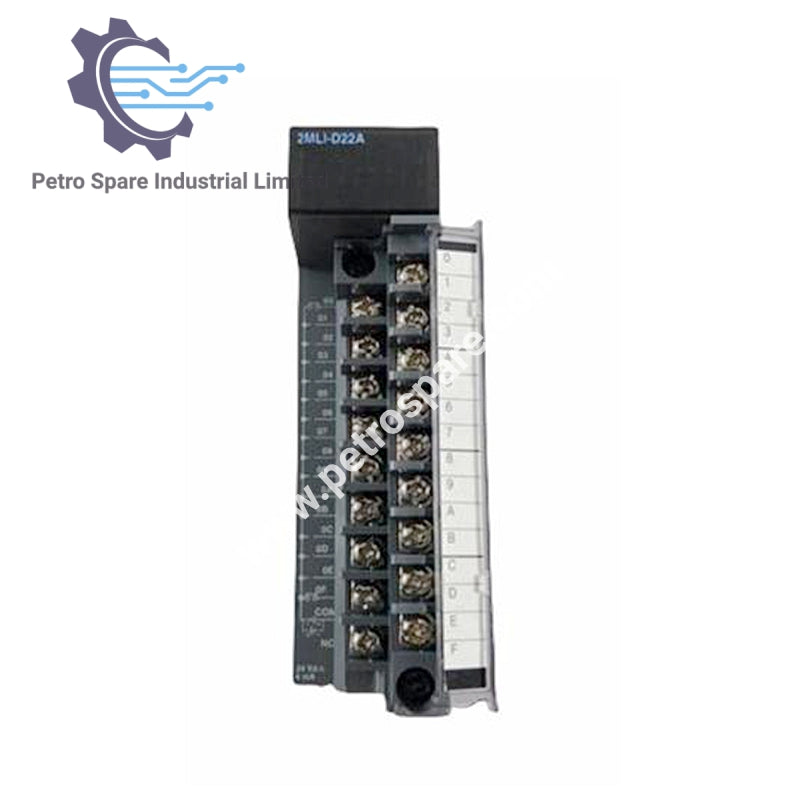

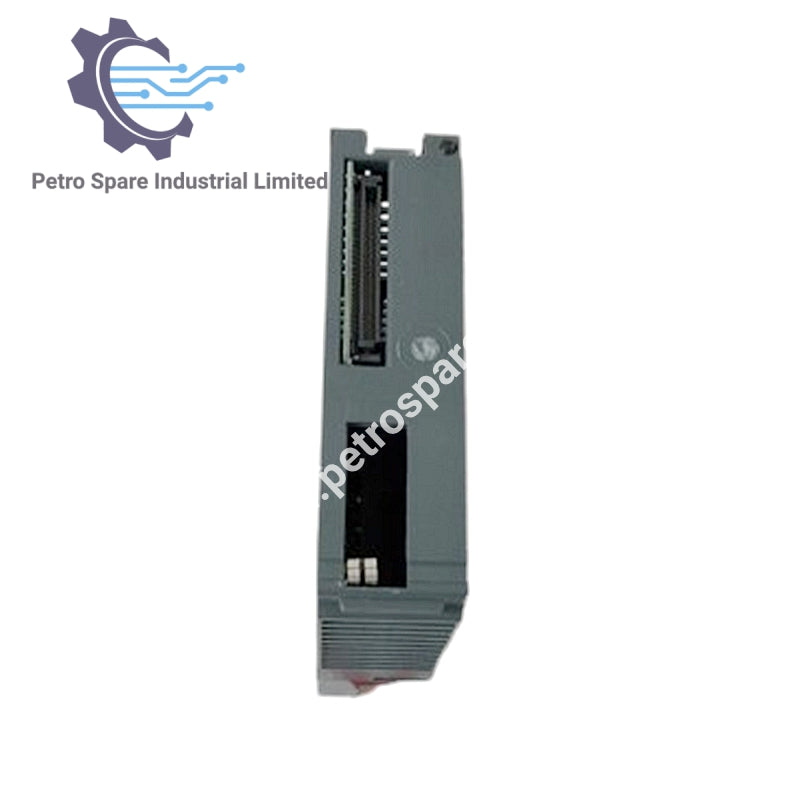

Honeywell 2MLI-D22A je modul sa 16 ulaznih tačaka (tip izvor/potrošač) za industrijske automatizacione sisteme.

Karakteristike ulaza

• Ulazne tačke: 16

• Nominalni ulazni napon: DC 24 V

• Opseg radnog napona: DC 20.4–28.8 V (talasanje < 5%)

• Nominalna ulazna struja: ~4 mA

• Uključi napon/struju: ≥ 19 V / ≥ 3 mA

• Isključi napon/struju: ≤ 11 V / ≤ 1.7 mA

• Ulazni otpor: ~5.6 kΩ

• Vreme odziva: Isključeno → Uključeno / Uključeno → Isključeno: 1–100 ms (podrazumevano 3 ms)

• Potrošnja struje: 30 mA

Izolacija

• Metod: Foto-kopler

• Nominalni napon: AC 560 V rms / 3 ciklusa (nadmorska visina 2000 m)

• Otpornost: ≥ 10 MΩ

• Zajednička stezaljka: 16 tačaka / COM

Povezivanje

• Terminalni blok: 18-tačaka (M3 × 6 šraf)

• Kabl: Uvijeni par 0.3–0.75 mm² (spoljašnji prečnik ≤ 2.8 mm)

• Presovani terminal: R1.25-3 (bez navlake)

• Indikator: Ulaz uključen → LED uključen

• Težina: 0.12 kg

---
