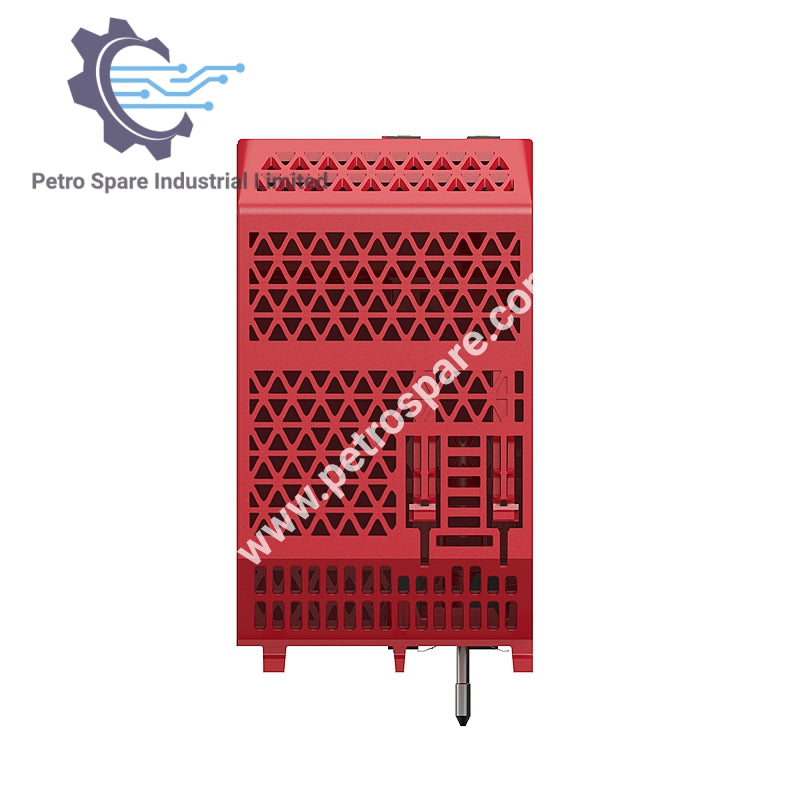

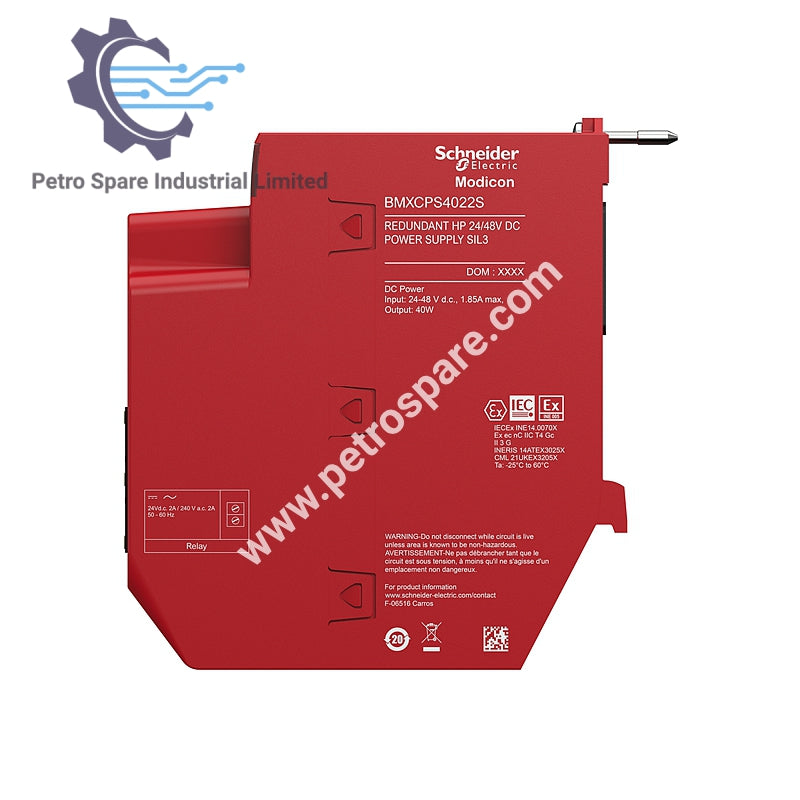

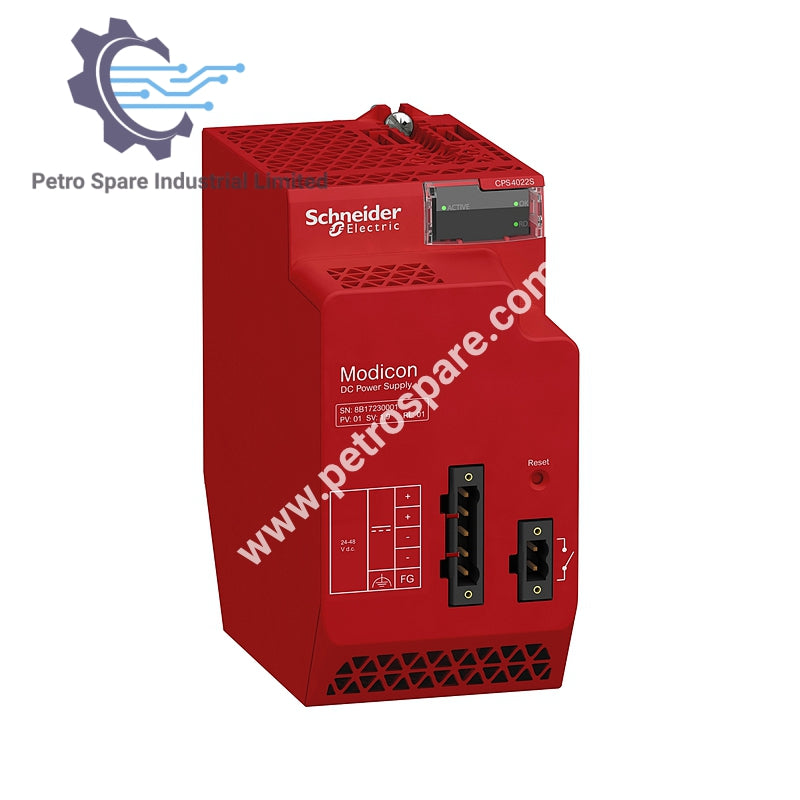

BMXCPS4022S

Opis

Modul za redundantno DC napajanje BMXCPS4022S za Modicon X80, podržava ulaz od 24–48 V DC, dizajniran za sigurnosno kritične i zahtevne industrijske uslove.

Ulazni Limiti

• Opseg napona: 18–62.4 V DC

• Ulazna struja: 1.9 A @ 24 V, 1 A @ 48 V

• Struja uključenja: 60 A @ 24 V / 48 V

• Aktivaciona energija: 1 A²·s @ 24 V, 3 A²·s @ 48 V

Izlazni Kapacitet

• 3.3 V DC izlaz: 5 A

• 24 V DC izlaz: 1.67 A

• Rasipanje snage: 8.5 W

Detalji Zaštite

• Primarni osigurač: Interni, ne pristupačan

• Sekundarne zaštite: Preopterećenje, prenapon, kratki spoj

• Otpornost izolacije: ≥ 100 MΩ

• Dielektrična čvrstoća: 1500 V

Indikatori i Kontrole

• LED diode: Prisutnost napona, Redundancija OK, Status napajanja

• Restart: RESET taster

Podešavanje Povezivanja

• Alarmni relej: 2-pinski konektor

• Ulaz napajanja: 5-pinski konektor sa zaštitnim uzemljenjem

• Dužina kabla: Do 10 m (1.5 mm²), 15 m (2.5 mm²)

Specifikacije Okoline

• Radna temperatura: -25 do 60 °C

• Temperatura skladištenja: -40 do 85 °C

• Vlažnost: 5–95% bez kondenzacije

• Visina: Do 2000 m, smanjena do 5000 m

• Premaz: Konformalni

Fizičke Karakteristike

• Otpornost na udar: 15 gn

• Otpornost na vibracije: 3 gn

• Težina: 0.81 kg (1.79 lb)

---
