1771-IM

Pregled

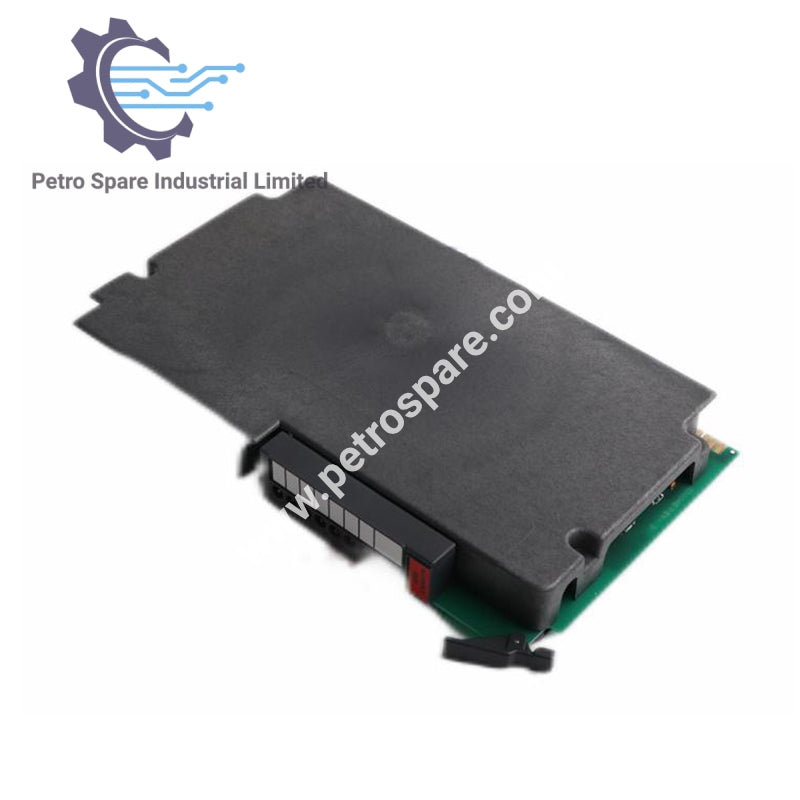

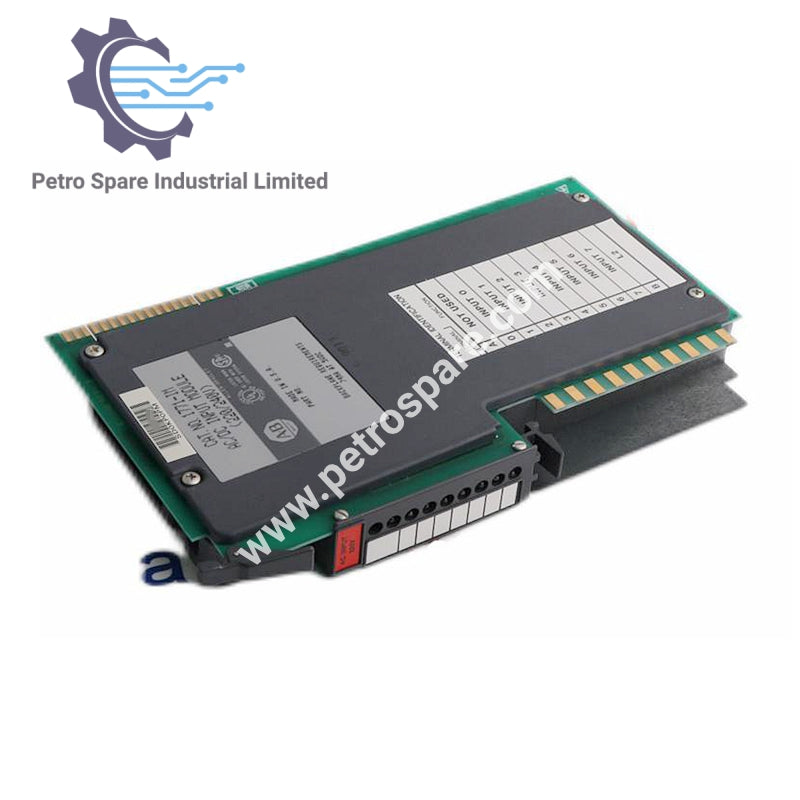

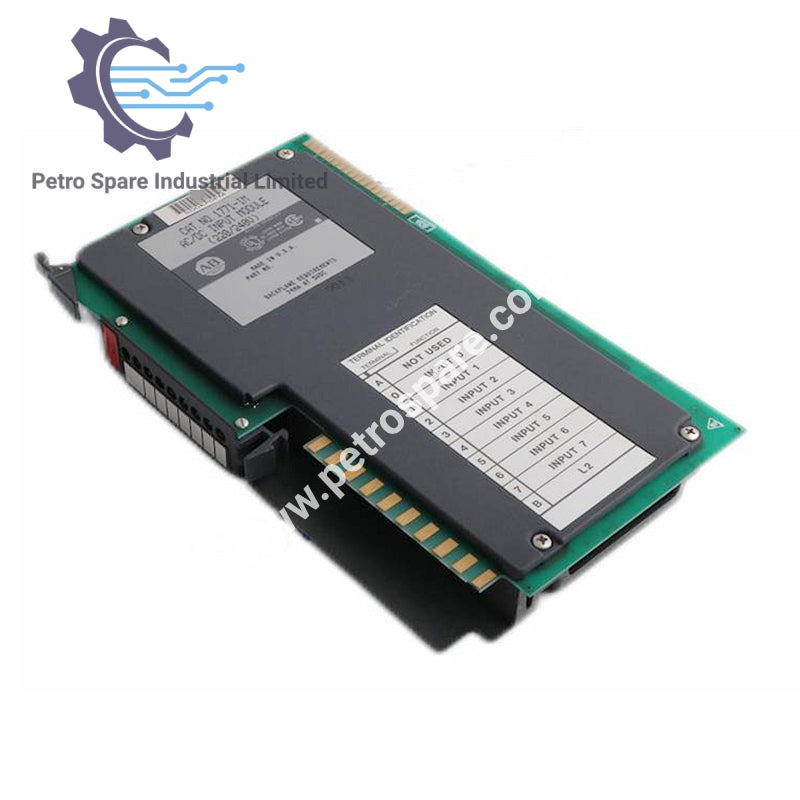

Allen-Bradley 1771-IM je AC/DC ulazni modul za 1771 I/O kućište, koji podržava rad na 220/240 V za industrijske kontrolne aplikacije.

Specifikacije ulaza

• Ulazi po modulu: 8

• Nominalni ulazni napon: 220/240 V AC @ 47–63 Hz, 240 V DC

• Nominalna ulazna struja: 3,5 mA RMS @ 220 V AC, 3,5 mA @ 240 V DC

• Opseg ulaznog napona: 184–276 V AC/DC (uključen), 0–92 V AC / 0–114 V DC (isključen)

Performanse

• Kašnjenje ulaznog signala: 20±6 ms AC, 10±4 ms uključivanje DC, 20+9 ms isključivanje DC

• Rasipanje snage: 2,4 W max, 0,4 W min

• Toplotno rasipanje: 10,9 BTU/h max, 3,2 BTU/h min

• Struja u backplane-u: 75 mA

Izolacija

• Opto-električna izolacija: 1500 V AC (RMS)

---
