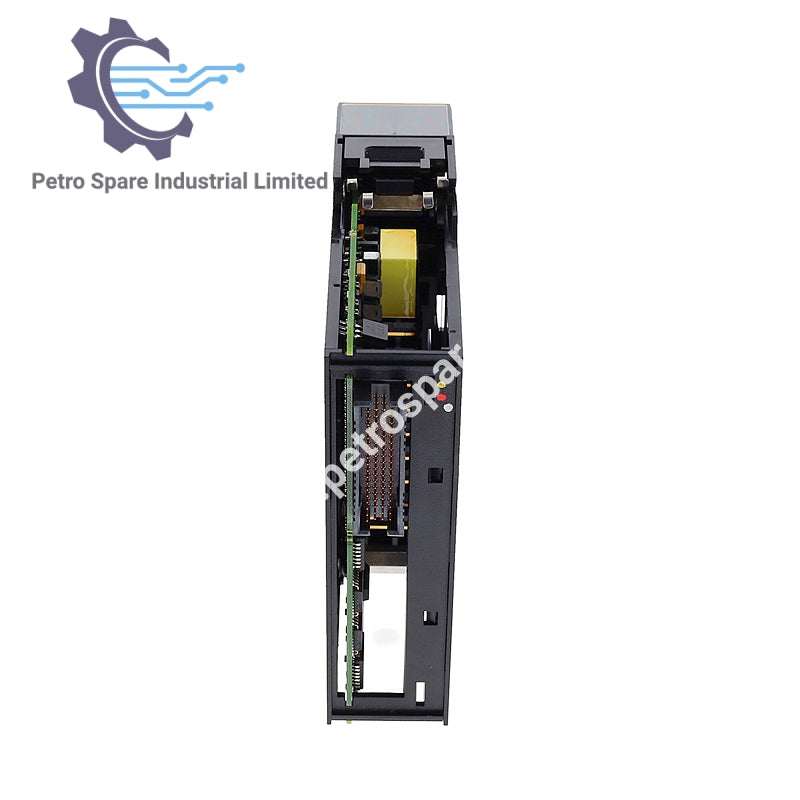

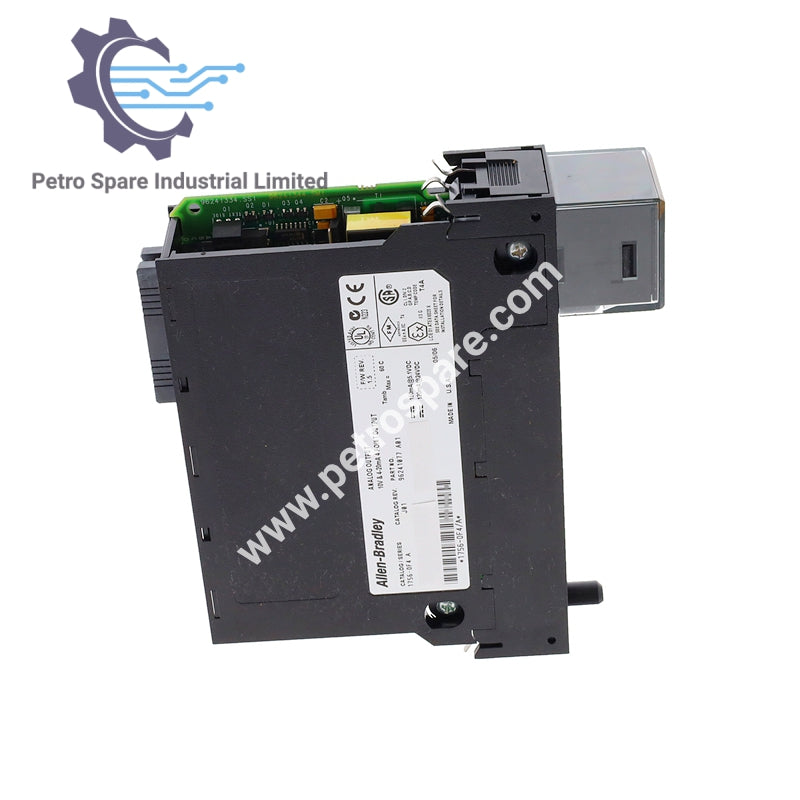

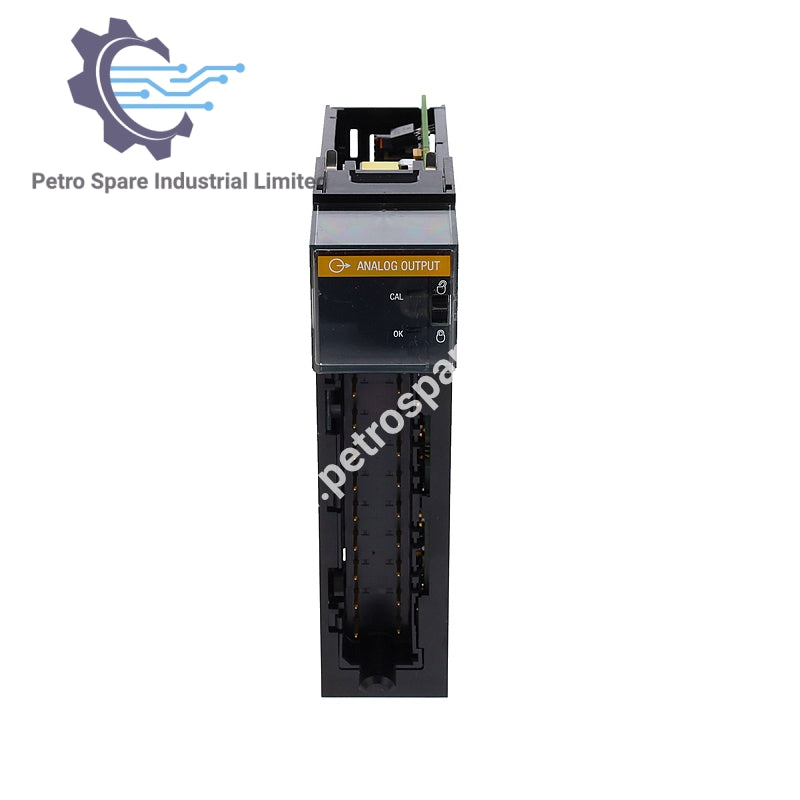

1756-OF4

Pregled

1756-OF4 je neizolovani analogni izlazni modul dizajniran za Allen-Bradley ControlLogix sistem, koji pruža visokorezolutne izlaze struje i napona za precizne kontrolne aplikacije.

Opšte informacije

• Proizvođač: Allen-Bradley (Rockwell Automation)

• Serija: ControlLogix

• Tip modula: Modul za analogni izlaz

• Izlazi: 4 kanala (struja/napon)

• Uklonjivi terminalni blokovi: 1756-TBNH, 1756-TBSH

Električne specifikacije

• Opseg izlaznog napona: ±10 V

• Opseg izlazne struje: 4…20 mA

• Rezolucija napona: 15 bita preko 10,5 V (320 µV/bit)

• Rezolucija struje: 15 bita preko 21 mA (650 nA/bit)

• Izolacija: Nije izolovano

Zahtevi za napajanje

• Struja na leđnoj ploči (5V): 150 mA

• Struja na leđnoj ploči (24V): 120 mA

• Rasipanje snage: 4,9 W maksimalno na 60 °C

---
