1756-IF8H

Pregled proizvoda

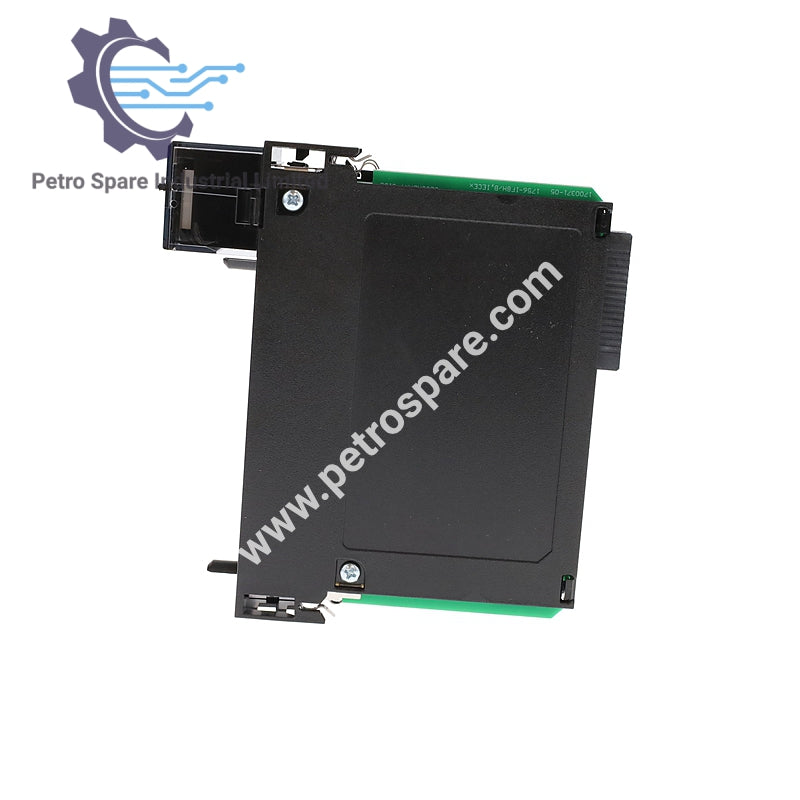

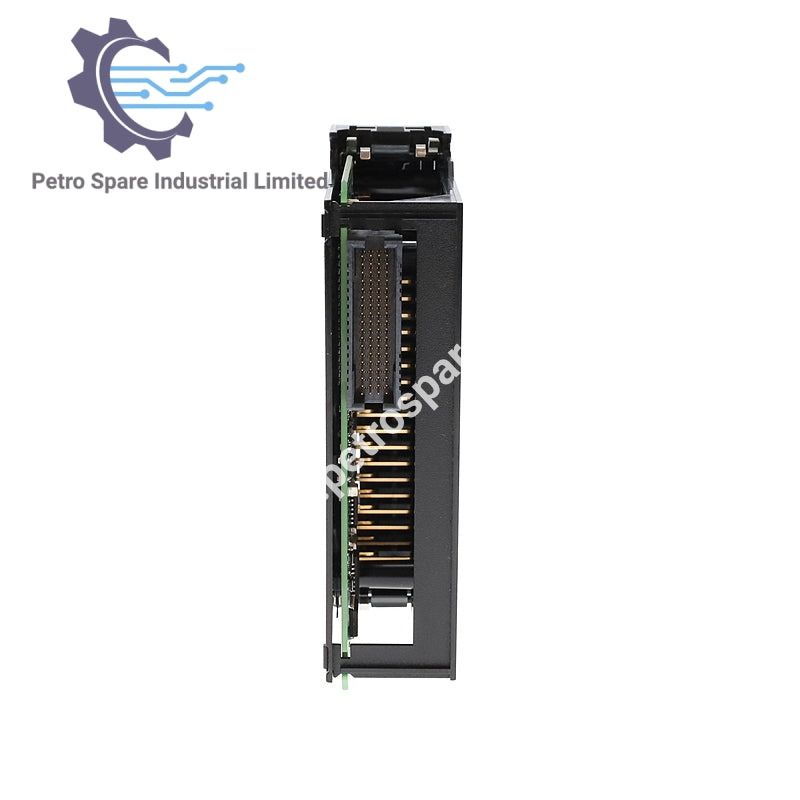

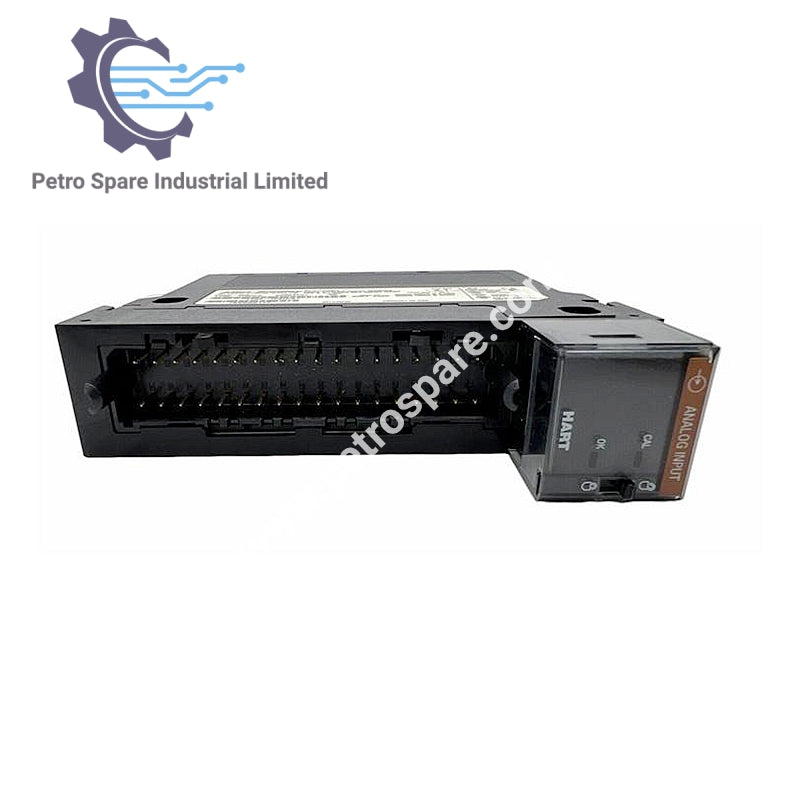

1756-IF8H je Allen-Bradley ControlLogix HART analogni ulazni modul sa 8 diferencijalnih kanala.

Ulaz i signal

• Kanali: 8 diferencijalnih ulaza

• Ulazni signali:

• Struja: 0–20 mA, 4–20 mA

• Napon: ±10 V DC, 0–5 V DC, 1–5 V DC, 0–10 V DC

Električne specifikacije

• Struja nazadnog voda:

• 5.1 V DC: 300 mA

• 24 V DC: 70 mA

• Gubici snage: 3.21–4.01 W

• Toplotni gubici: 13.7 BTU/hr

Performanse i tačnost

• Rezolucija: 16–21 bit

• Preciznost:

• Napon: 0.1% opsega

• Struja: 0.3% opsega

• Format podataka: Celi broj (levo poravnat, 2's komplement), IEEE 32-bitni floating point

Metode konverzije

• Ulaz: Successive approximation

• Izlaz: R-Ladder DAC, monoton bez propuštenih kodova

---
