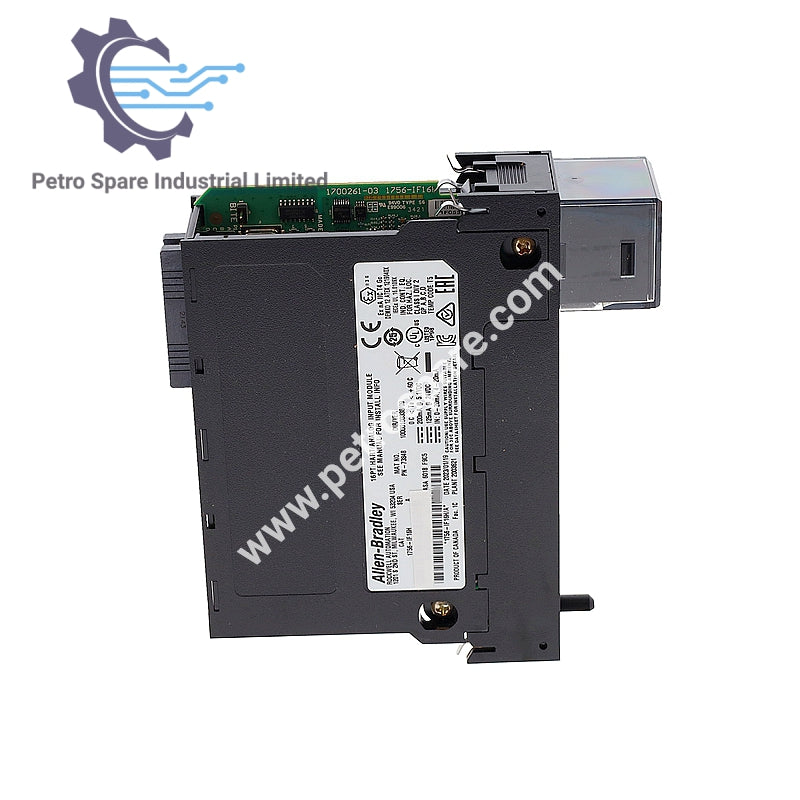

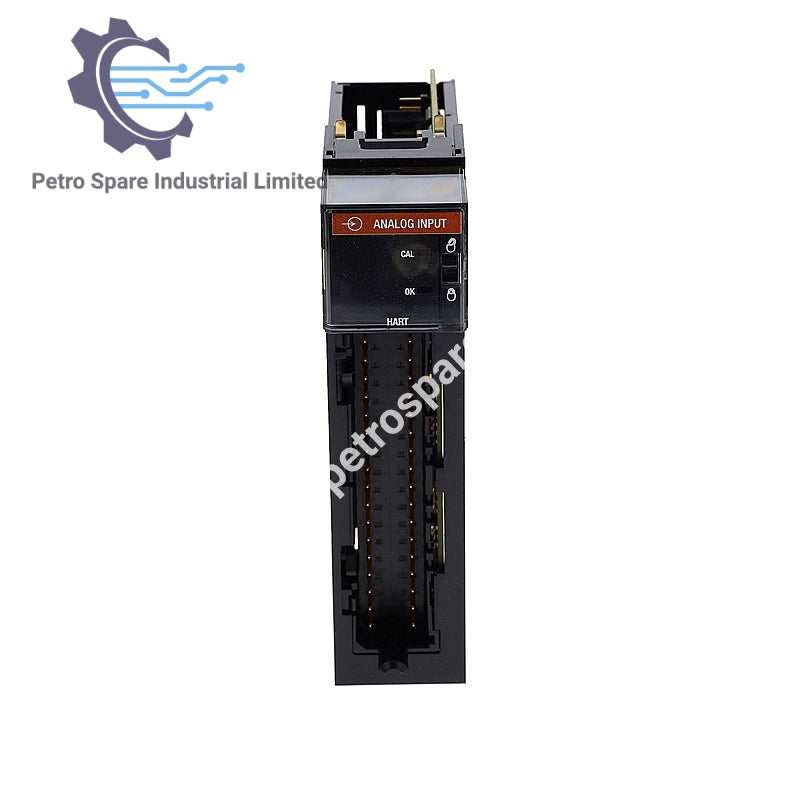

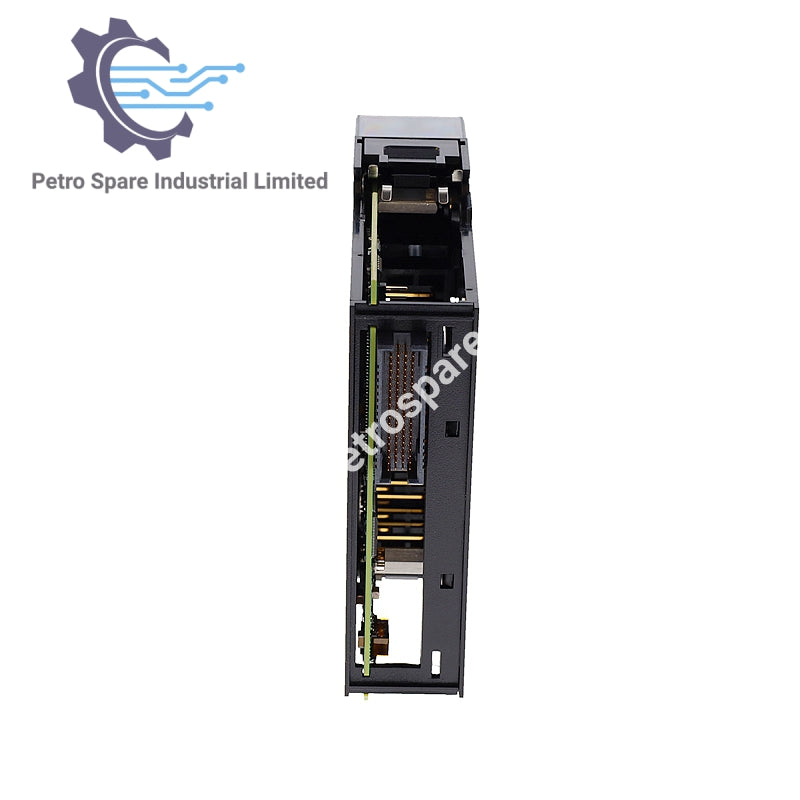

1756-IF16H

Pregled proizvoda

1756-IF16H je Allen-Bradley HART analogni ulazni modul sa 16 diferencijalnih ulaza struje i posvećenim HART modemima po kanalu.

Ulaz i signal

• Kanali: 16 diferencijalnih ulaza

• Ulazni opseg: 0–20 mA, 4–20 mA

• Ulazni otpor: 249 Ω

• Detekcija prekida kola: Pozitivan očitavanje pune skale u roku od 5 s

• Zaštita od prenapona: Maks 8 V DC

Električne specifikacije

• Napon/struja ležišta: 5.1 V DC @ 200 mA, 24 V DC @ 125 mA

• Ukupna snaga ležišta: 4.02 W

• Rasipanje snage (maksimalno): 6 W

• Toplotno rasipanje: 12 BTU/h

Izolacija

• Izolacioni napon: 50 V kontinuirano (osnovna izolacija) između ulaznih kanala i ležišta

• Napomena: Nema izolacije između pojedinačnih ulaznih kanala

---
