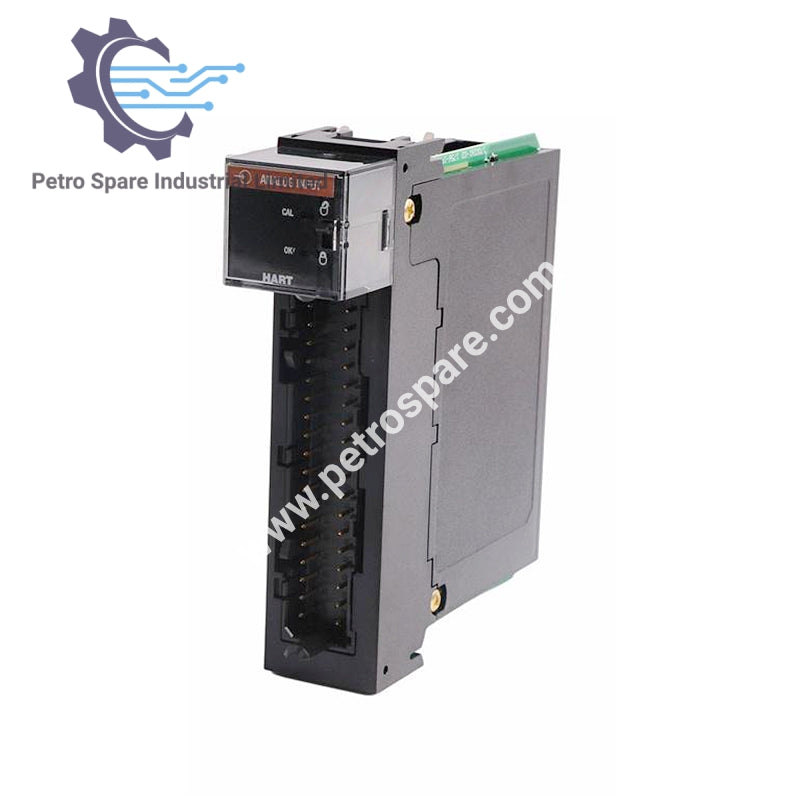

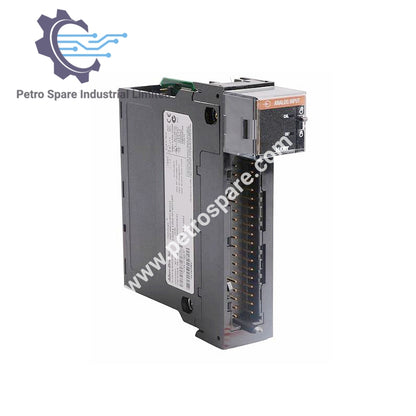

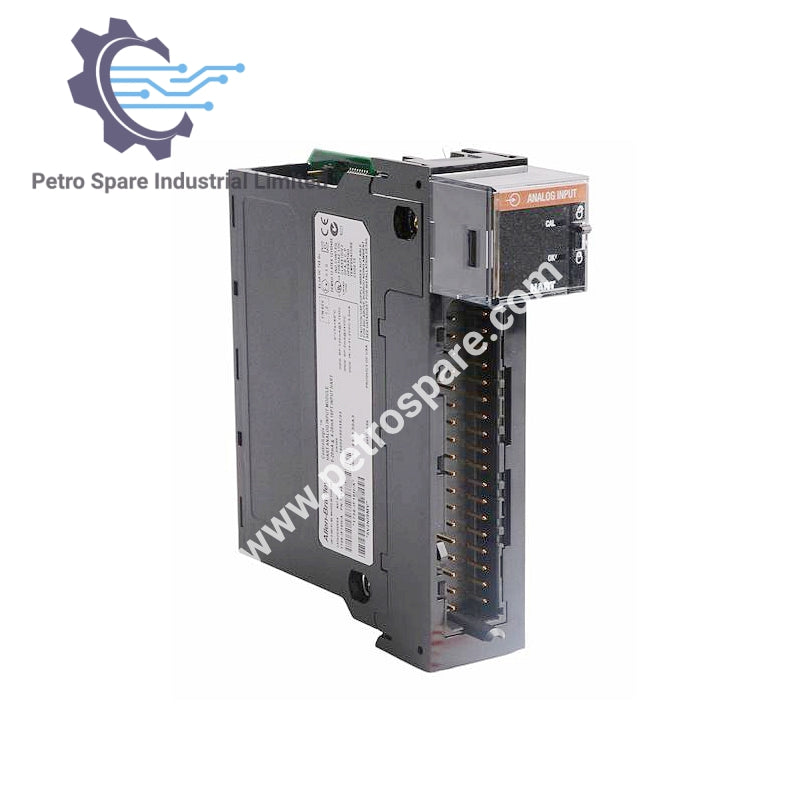

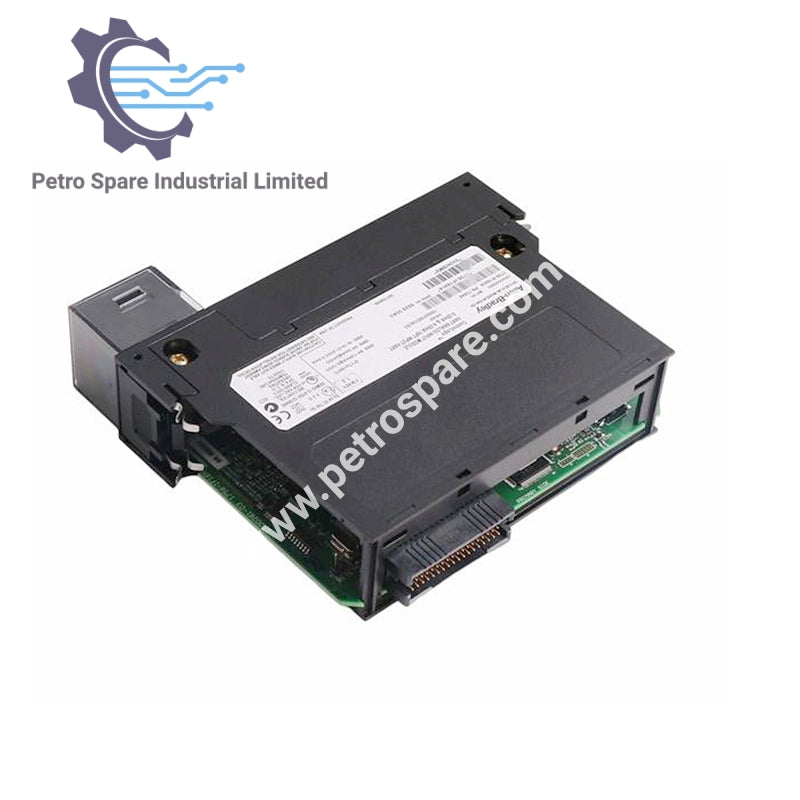

1756-IF16H/A

Opis

The 1756-IF16H/A je 16-tačkast modul za HART analogni ulaz iz Allen-Bradley, dizajniran za upotrebu sa ControlLogix sistemima. Podržava diferencijalne ulaze struje i HART komunikaciju na svakom kanalu.

Specifikacije ulaza

• Broj kanala: 16 (diferencijalni)

• Ulazni opseg: 0–20 mA, 4–20 mA

• Ulazna impedansa: 249 Ω

• Rezolucija: 16–21 bit

• Podrška za HART: Posvećeni modem po kanalu

• Detekcija prekida kola: Očitavanje pune skale u roku od 5 sekundi

• Zaštita od prenapona: Maks 8V DC

Snaga i elektrika

• Snaga na leđnoj ploči: 5.1V DC @ 200 mA, 24V DC @ 125 mA

• Ukupna snaga: 4.02 W

• Maksimalno rasipanje: 6 W

• Toplotno rasipanje: 12 BTU/h

Izolacija

• Izolacioni napon: 50V (kontinuirano), osnovna izolacija

• Izolacija između kanala: Nema

---
