1756-IB16ISOE

Pregled proizvoda

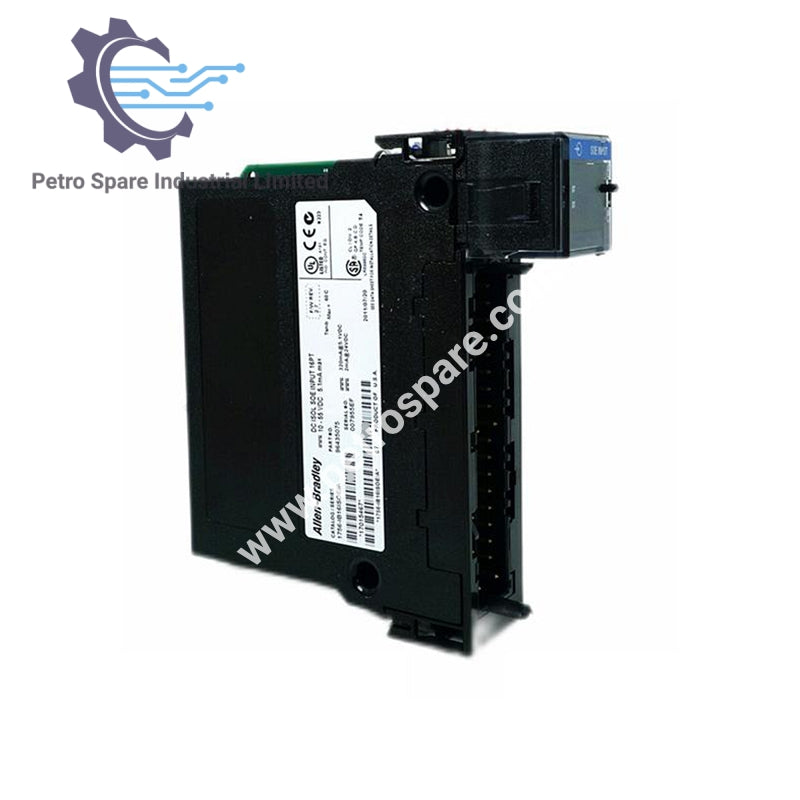

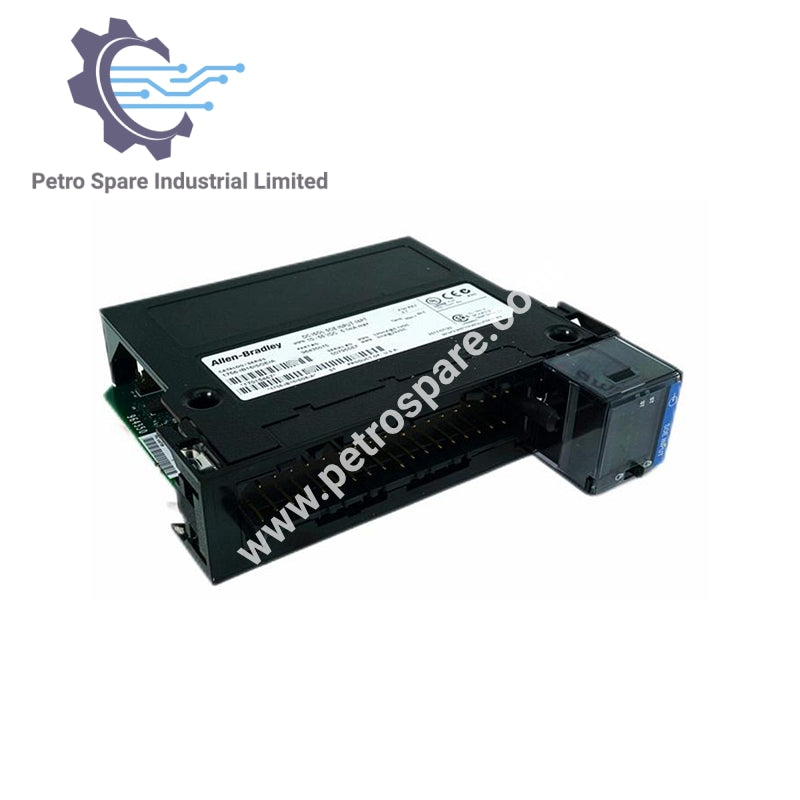

1756-IB16ISOE je 16-tačkani, 24/48V DC ControlLogix ulazni modul za sekvencu događaja dizajniran za hvatanje događaja velike brzine i precizno vremensko označavanje.

---

Opšte informacije

• Tip modula: Ulazni modul za sekvencu događaja (SOE)

• Ulazne tačke: 16 (pojedinačno izolovane)

• Montiranje: 1756 ControlLogix kućište

• RTB konekcija: RTB sa 36 pozicija (1756-TBCH ili TBS6H)

---

Električne specifikacije

• Struja na poleđini: 295 mA @ 5,1V DC, 2 mA @ 24V DC

• Snaga na poleđini: 1,5 W

• Maksimalno rasipanje snage: 5,5 W @ 60°C

• Toplotno rasipanje: 17,22 BTU/h

• Nominalni ulazni napon: 24V DC / 48V DC

• Opseg napona u uključenom stanju: 10–55V DC

• Minimalna struja u uključenom stanju: 2,0 mA @ 9V DC

• Nominalna struja u uključenom stanju: 4.5 mA @ 24–31V DC

• Maksimalna struja u uključenom stanju: 5.1 mA @ 48–55V DC

• Maksimalna struja u isključenom stanju: 1.5 mA

• Maksimalni napon u isključenom stanju: 5V DC

• Ulazni otpor: 10.8 kΩ @ 55V DC

---

Временске карактеристике

• Задршка са ИСКЉУЧЕНО на УКЉУЧЕНО:

• Хардвер: 10 µs номинално / 20 µs максимум

• Firmware скенирање: до 25 µs

• Улазни филтер: 0–50 ms (кориснички изабрано)

• ASIC закашњење: 175 µs (FIFO) / 625 µs (CST по тачки)

• Задршка са УКЉУЧЕНО на ИСКЉУЧЕНО:

• Хардвер: 25 µs номинално / 50 µs максимум

• Firmware скенирање: 25 µs

• Улазни филтер: 0–50 ms (кориснички изабрано)

• ASIC закашњење: 175 µs (FIFO) / 625 µs (CST по тачки)

• Tačnost vremenskog žiga: 100 µs

• Cyclic Update Time (RPI): 250 µs до 750 ms (кориснички изабрано)

---

Dodatni podaci

• Zaštita od obrnute polariteta: Da

• Izolacioni napon:

• Улаз-до-бекплејна: 250V континуирано

• Улаз-до-улаза: 125V континуирано

• RTB Screw Torque: 4.4 in-lb (0.4 Nm) максимум

• Module Keying: Конфигурисано софтвером

• RTB Keying: Механичко кључање дефинисано од стране корисника

---
