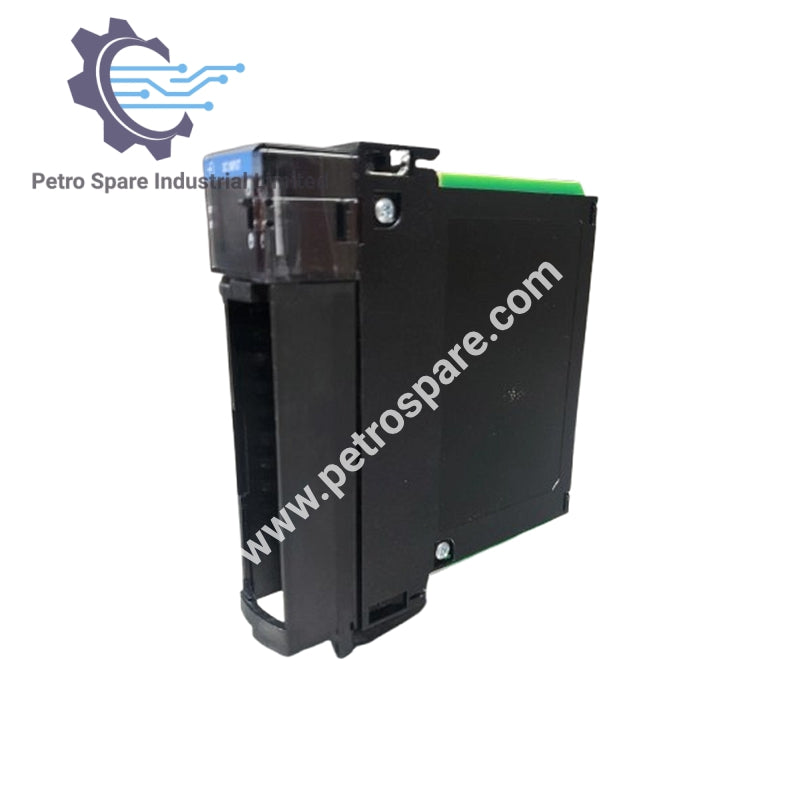

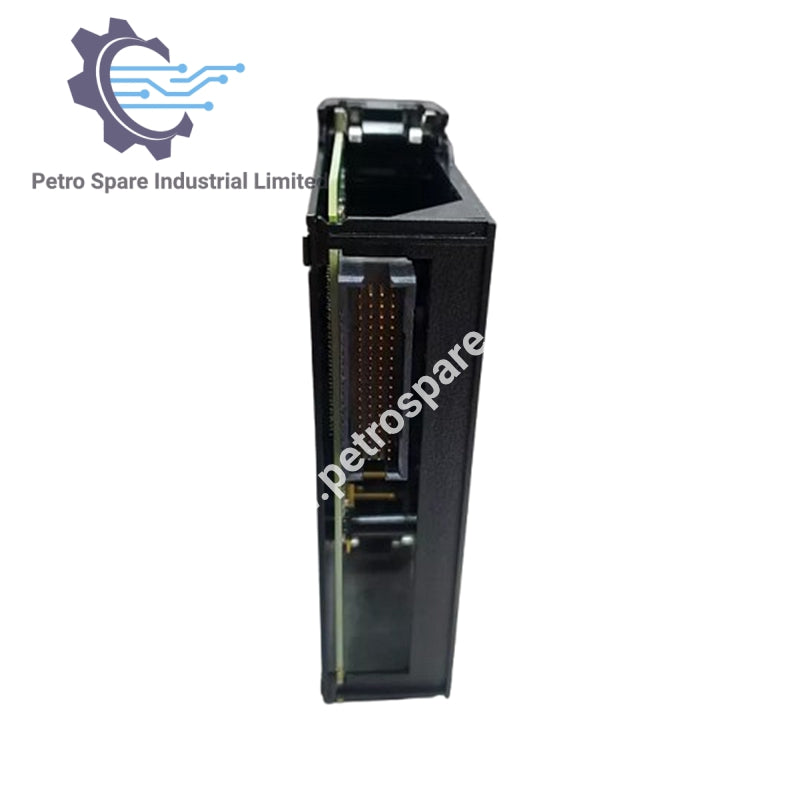

1756-IB16/A

Pregled

1756-IB16/A је Allen-Bradley ControlLogix дигитални DC улазни модул са 16 канала, дизајниран за 12–24 VDC синк улазне апликације и робусну изолацију групе према бекплејну.

Specifikacije ulaza

• Broj ulaza: 16

• Опсег улазног напона: 10–31.2 VDC

• Номинални напон: 12–24 VDC (синк)

• Минимална радна струја: 2 mA @ 10 VDC

• Максимална радна струја: 10 mA @ 31.2 VDC

• Максимална струја у искљученом стању: 1.5 mA

Временске карактеристике

• Кашњење од ИСКЉУЧЕЊА до УКЉУЧЕЊА: 290 µs номинално / 1 ms максимум + филтер

• Кашњење од УКЉУЧЕЊА до ИСКЉУЧЕЊА: 700 µs номинално / 2 ms максимум + филтер

• Улазно кашњење: 2 ms + изабрано време филтера

Електрични и термички

• Изолациони напон: 250 V (континуирано), основни

• Дисипација снаге: 5.1 W @ 60 °C

• Термичка дисипација: 21.1 BTU/hr

• Struja Backplane-a:

• 5.1 VDC: 120 mA

• 24 VDC: 2 mA

---
