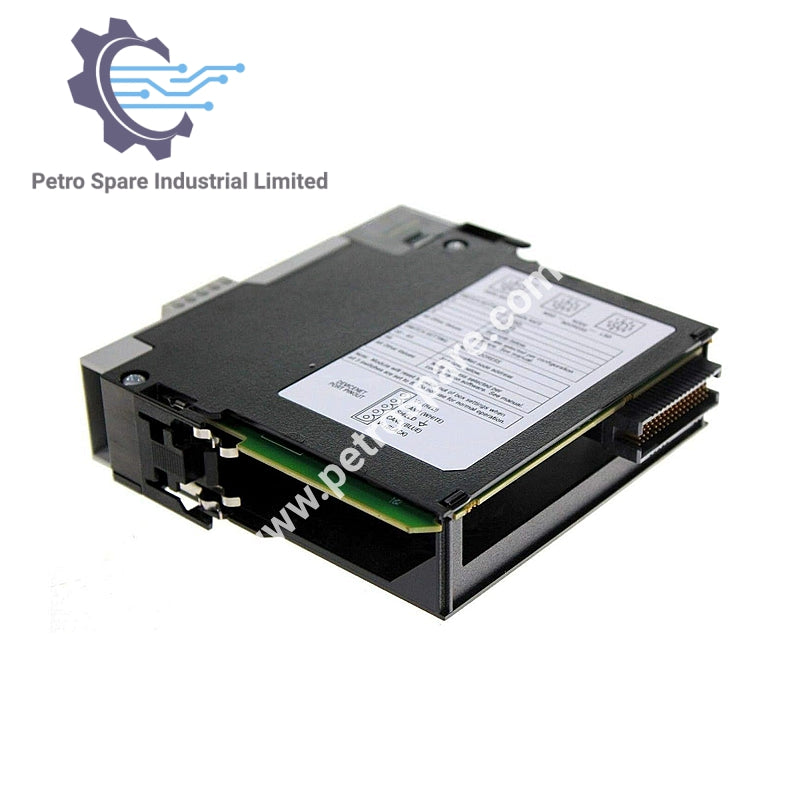

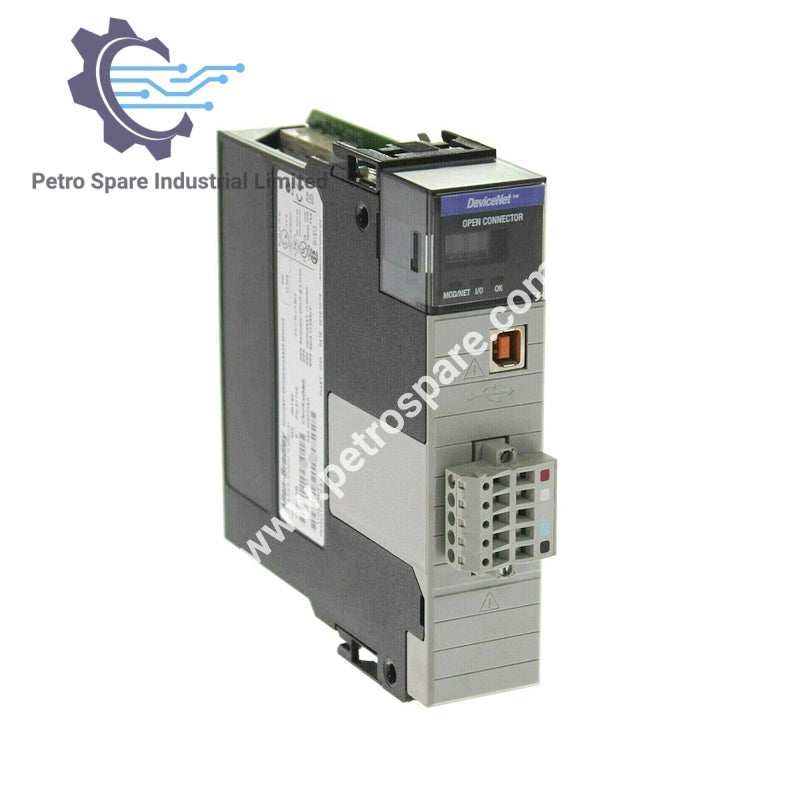

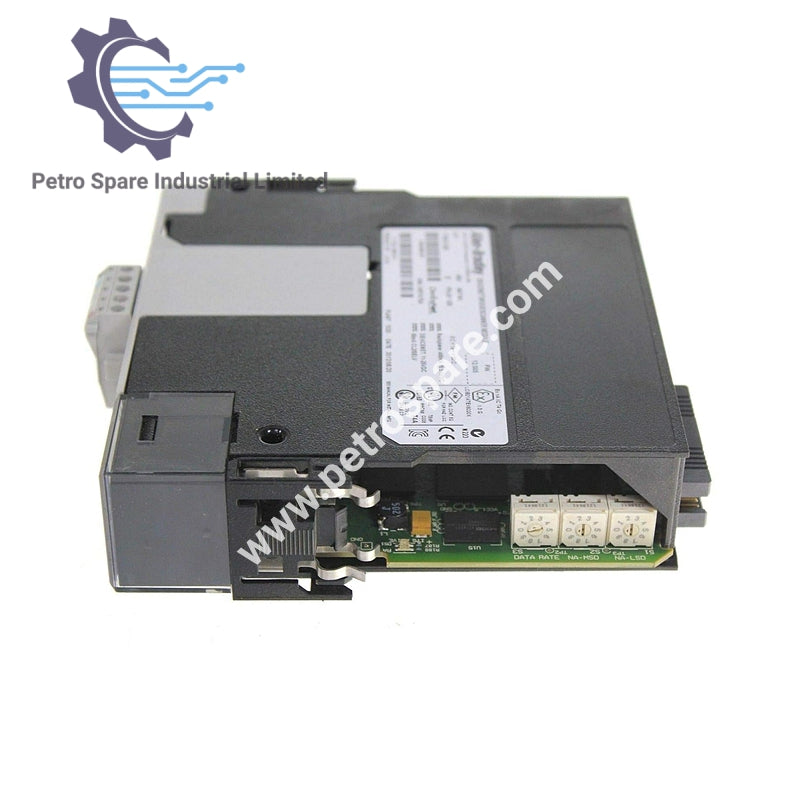

1756-DNB

Pregled

 1756-DNB je ControlLogix DeviceNet skener modul za brzu komunikaciju sa do 64 čvora preko DeviceNet mreže.

Instalacija

• Lokacija modula: Bilo koji slot u ControlLogix kućištu

• Ocena tipa kućišta: Nema (otvoreni stil)

Komunikacija

• Brzina komunikacije DeviceNet (maksimalno):
  • 125 Kbps – 500 m (1640 ft.)
  • 250 Kbps – 250 m (820 ft.)
  • 500 Kbps – 100 m (328 ft.)

• DeviceNet struja: 11–25 VDC (maksimalno 60 mA)

• Moment zatezanja konektora DeviceNet: 0.56–0.79 Nm (5–7 in-lb)

Električne karakteristike

• Struja na leđnoj ploči (5.1 VDC): 850 mA

• Struja na leđnoj ploči (24 VDC): 3 mA

• Rasipanje snage (maksimalno): 5.8 W

• Toplotno rasipanje (maksimalno): 19.8 BTU/h

Izolacija

• Izolacioni napon: 30 V kontinuirano (osnovna izolacija)

• Test izdržljivosti: 500 V AC tokom 60 s (DeviceNet prema sistemu)

• USB izolacija: Nema izolacije između USB i sistema

USB interfejs

• USB verzija: USB 1.1

• USB port: Serijski B konektor (uređaj)

Okolina

• Severnoamerički temperaturni kod: T4A

• IEC temperaturni kod: T4

---
