1746-INT4

Pregled

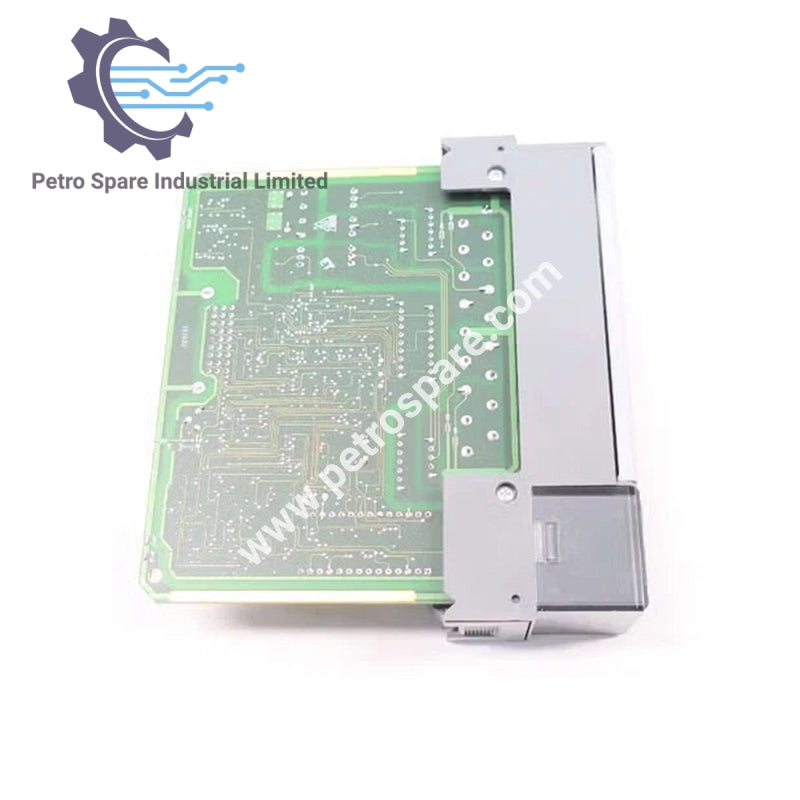

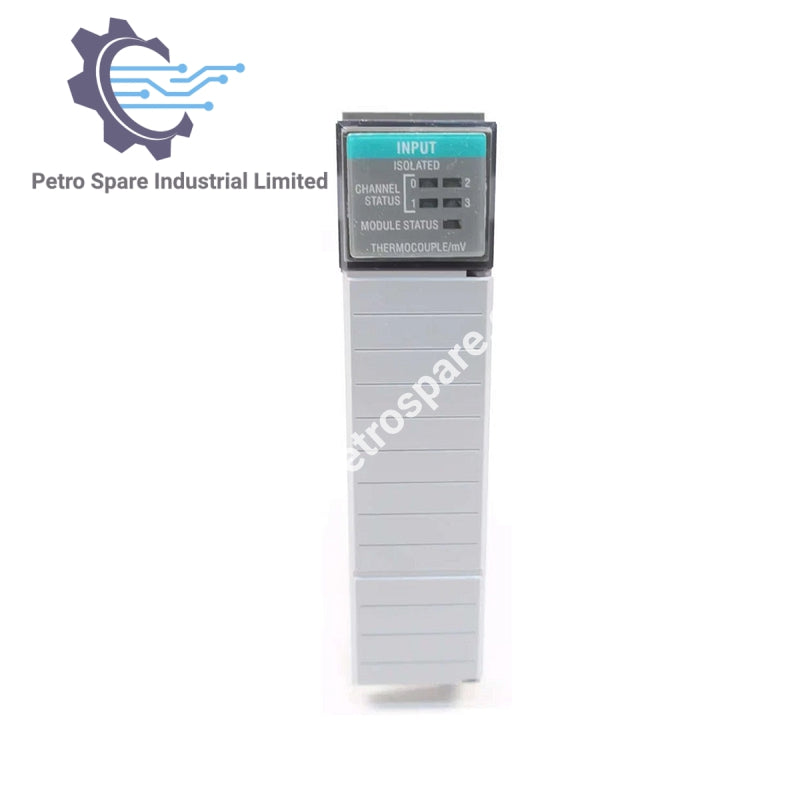

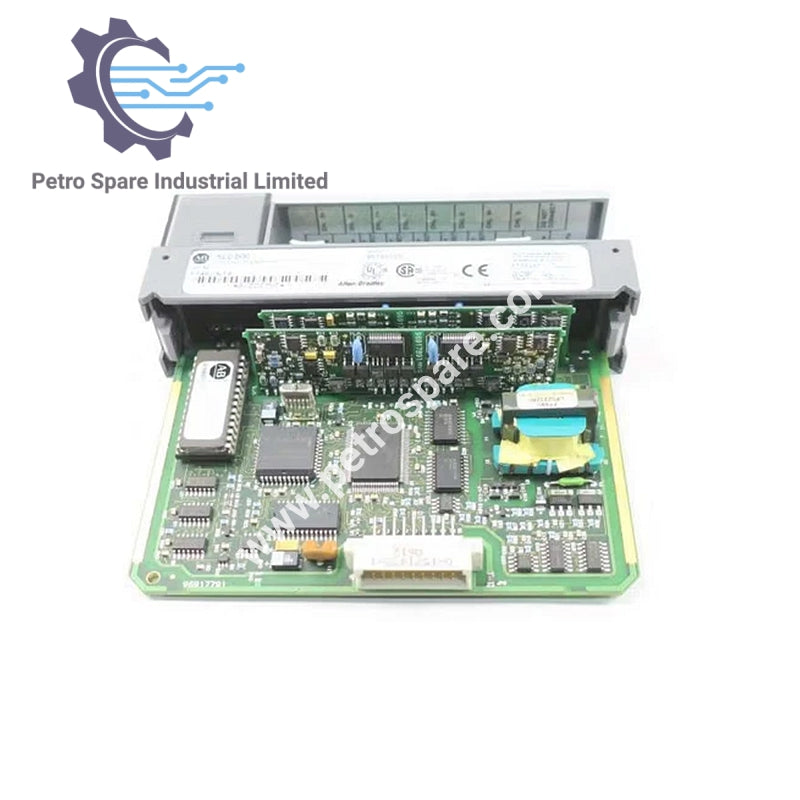

1746-INT4 je Allen-Bradley SLC 500 termopar/mV izolovani ulazni modul sa 4 izolovana kanala.

Električne specifikacije

• Potrošnja struje na leđnoj ploči: 110 mA @ 5 V DC, 85 mA @ 24 V DC

• Potrošnja snage na leđnoj ploči: 0.6 W max (0.55 W @ 5 V DC, 2 W @ 24 V DC)

• Broj kanala: 4 (izolovani između leđne ploče i kanala)

• Lokacija I/O kućišta: Bilo koji slot modula osim slota 0

Ulaz i konverzija

• Metod A/D konverzije: Sigma-delta modulacija

• Ulazno filtriranje: Analogni filter sa digitalnim niskopropusnim filtrom

• Odbacivanje normalnog moda: >50 dB @ 50 Hz, >60 dB @ 60 Hz

• Odbacivanje zajedničkog moda: >120 dB na 50/60 Hz (sa 1 kΩ neuravnoteženosti)

• Propusni opseg kanala (-3 dB): 8 Hz

• Kalibracija: Jednom godišnje, ako je potrebno

Izolacija

• Izolacija kanal-kanal / kanal-leđna ploča: 1000 V tranzijentno ili 150 V AC kontinuirano

---
