170ENT11001

Pregled

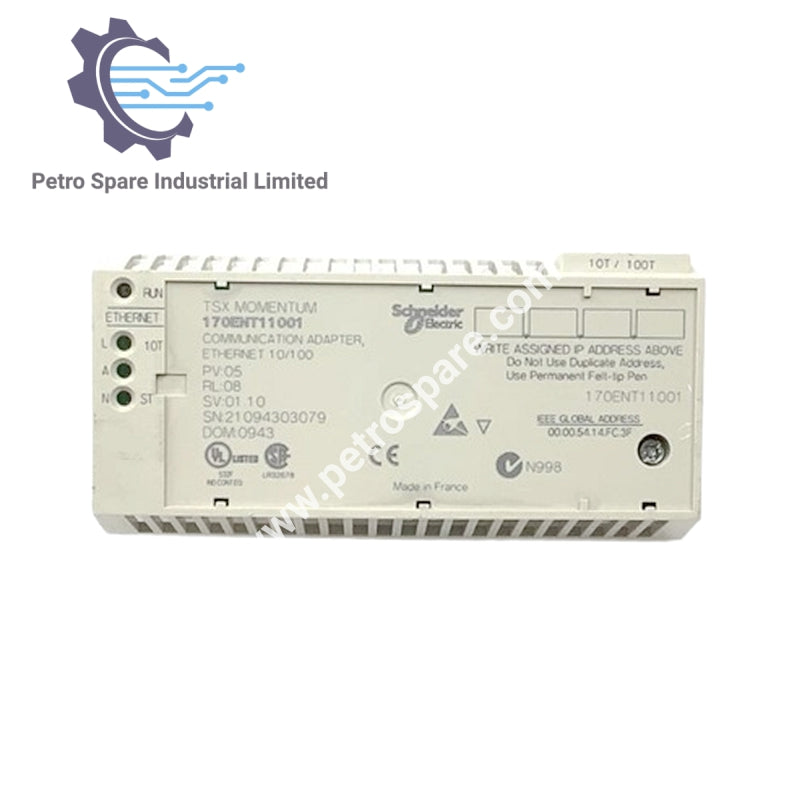

170ENT11001 je Schneider Modicon Ethernet komunikacioni adapter za Modicon Momentum platformu, podržavajući 10/100 Mbit/s.

Mrežne specifikacije

• Komunikacioni protokol: Ethernet TCP/IP

• Metod pristupa: Peer-to-peer, Master/slave

• Brzina prenosa: 10/100 Mbit/s

• Medijum prenosa: Štampani upleteni par kablova

• Topologija: Multidrop, zvezdasta mreža

• Tip porta: 100BASE-TX

• Broj uređaja po segmentu: 0–32

• Maksimalna dužina kabla: 1000 m (3280.8 ft) bez repetitora

Konfiguracija i kontrola

• Konfiguracija modula: BOOTP server za dodelu IP parametara

• Adresiranje: Jedinstvena IEEE globalna adresa, IP adresa dodeljena od strane korisnika

• Stanje kvara: Fail safe

• Parametar kontrole: CRC-32

Signalizacija i konekcija

• Lokalna signalizacija:

• 1 zelena LED za 10 Mbit/s (10T)

• 1 zelena LED za stanje mreže (ST)

• 1 zelena LED za aktivan modul (RUN)

• 1 žuta LED za 100 Mbit/s (100T)

• Električno povezivanje: 1 RJ45 konektor za 100BASE-TX

Fizički detalji

• Net težina: 0.07 kg (0.15 lb)

---
