140DAI54300

Pregled proizvoda

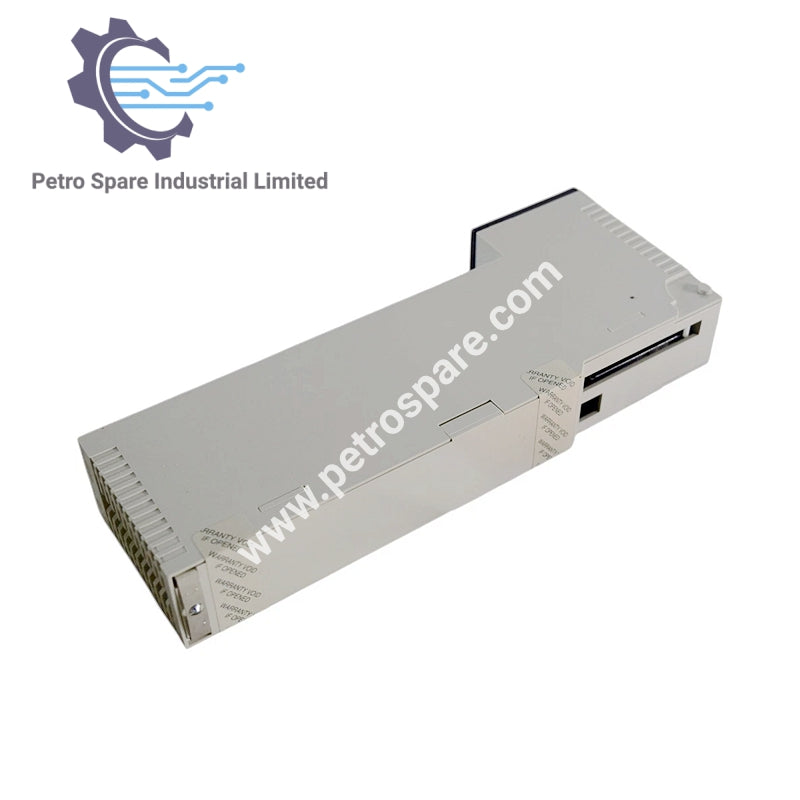

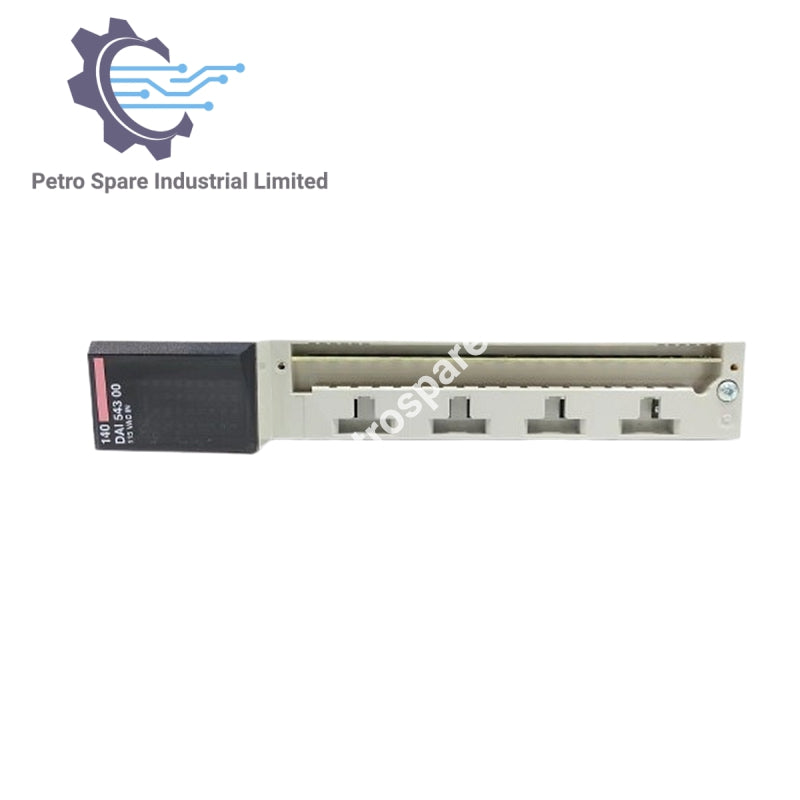

140DAI54300 je Schneider Modicon Quantum modul diskretnih ulaza sa 16 ulaza za sisteme od 115 V AC.

Specifikacije ulaza

• Broj kanala: 16 diskretnih ulaza, 2 grupe

• Napon: 115 V AC

• Ulazna struja: 11.1 mA (57–63 Hz), 13.2 mA (47–53 Hz)

• Zagarantovana stanja napona:

• Stanje 1: 79–132 V AC (57–63 Hz), 85–132 V AC (47–53 Hz)

• Stanje 0: 0–20 V AC

• Ulazni otpor: 12 kΩ kapacitivni (57–63 Hz), 14.4 kΩ kapacitivni (47–53 Hz)

• Frekvencija mreže: 47–63 Hz

• Maksimalna struja curenja: 2.1 mA

Električni limiti

• Apsolutni maksimalni ulaz: 132 V kontinuirano, 156 V za 10 s, 200 V za 1 ciklus

• Vreme odziva: 0.75–4.9 ms Isključeno–Uključeno, 7.3–12.3 ms Uključeno–Isključeno

• Potrebna struja na magistrali: 180 mA

• Rasipanje snage: 5.5 W

Izolacija i bezbednost

• Između grupa: 1780 Vrms za 1 minut

• Između grupe i magistrale: 1780 Vrms za 1 minut

• Oznaka: CE

Indikatori

• 1 LED zelena za komunikaciju na magistrali (Aktivno)

• 1 LED crvena za eksternu grešku (F)

• 16 LED zelenih za status ulaza

Fizičke karakteristike

• Format modula: Standardni

• Težina: 0.3 kg

---
