140734-05

Pregled

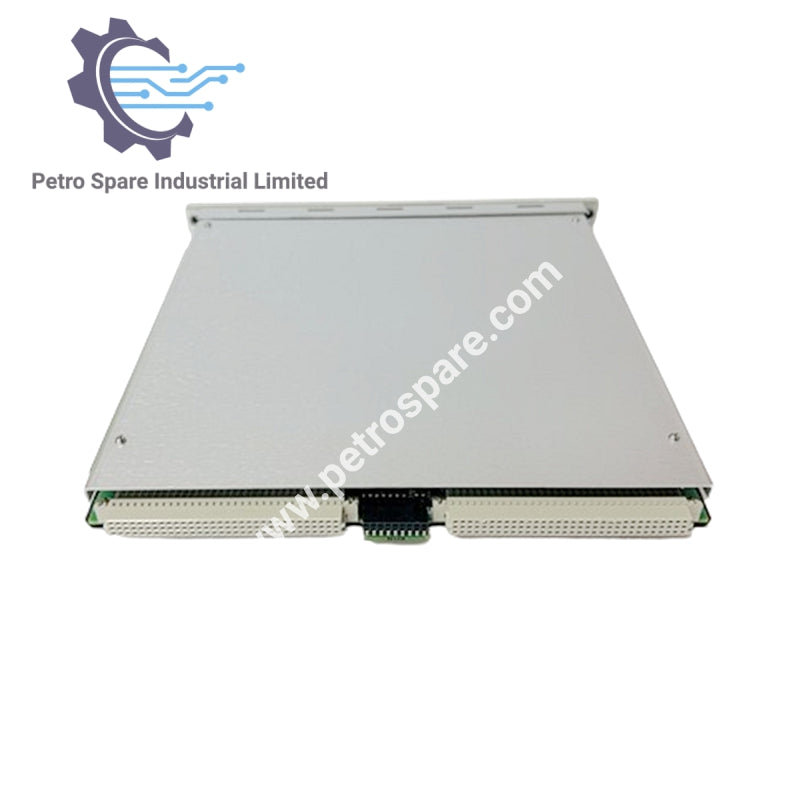

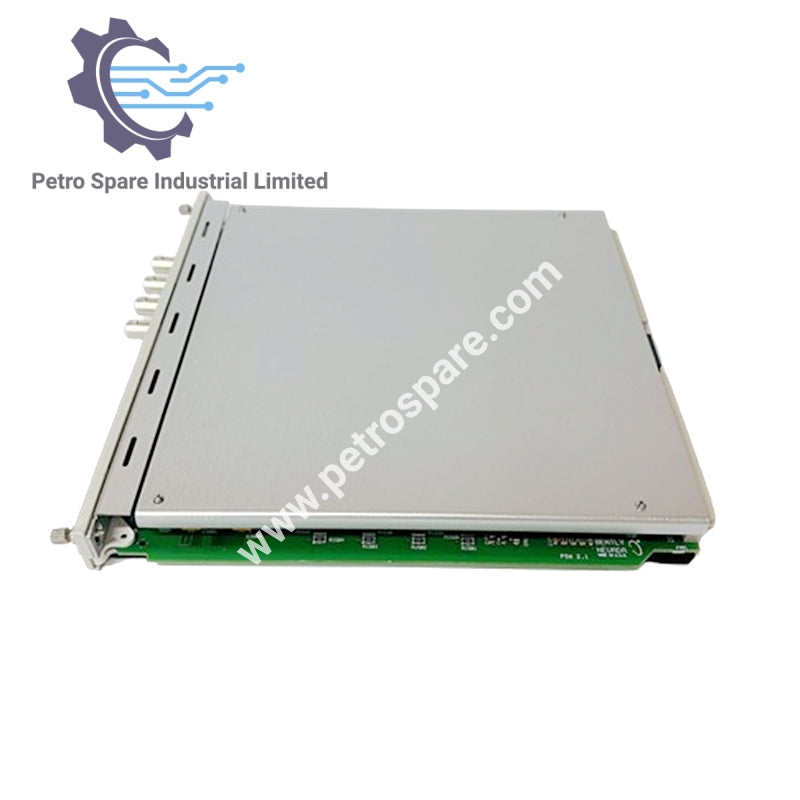

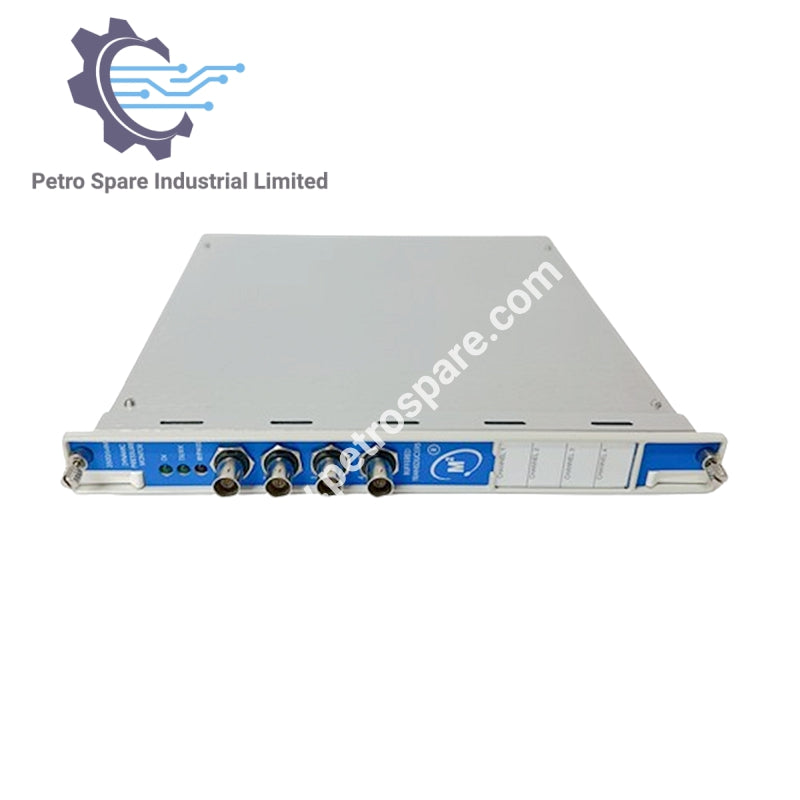

140734-05 3500/64M Dinamički monitor pritiska prihvata ulaz od 1 do 4 signala sa pritisnih transduktora, obrađuje ih za merenje dinamičkog pritiska i obezbeđuje relevantne izlaze.

Ulazi

• Signal: Prihvata od 1 do 4 signala sa pritisnih transduktora
• Ulazna impedansa:
  • 3-žični transduktor: 10 kΩ
  • 2-žični: 1.5 MΩ do 3.5 MΩ (tipično)
• Osetljivost:
  • Dinamički pritisak: 100 mV/psi (1.45 mV/mBar)

Izlazi

• LED diode na prednjoj ploči:
  • OK LED: Indikuje ispravan rad
  • TX/RX LED: Označava komunikaciju sa drugim modulima
  • Bypass LED: Označava Bypass režim

---
