IC694CHS392

Pregled

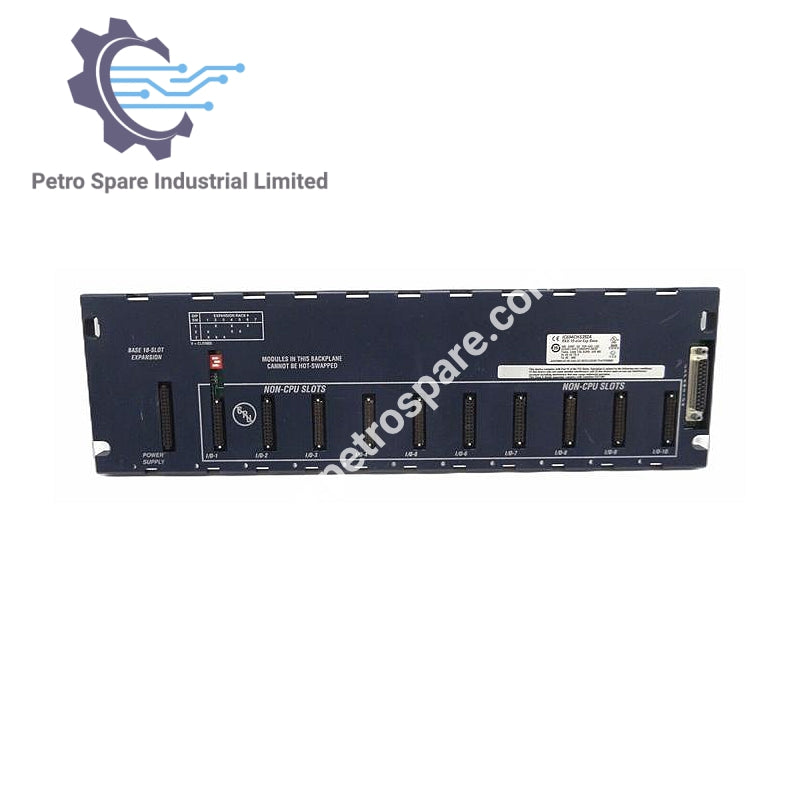

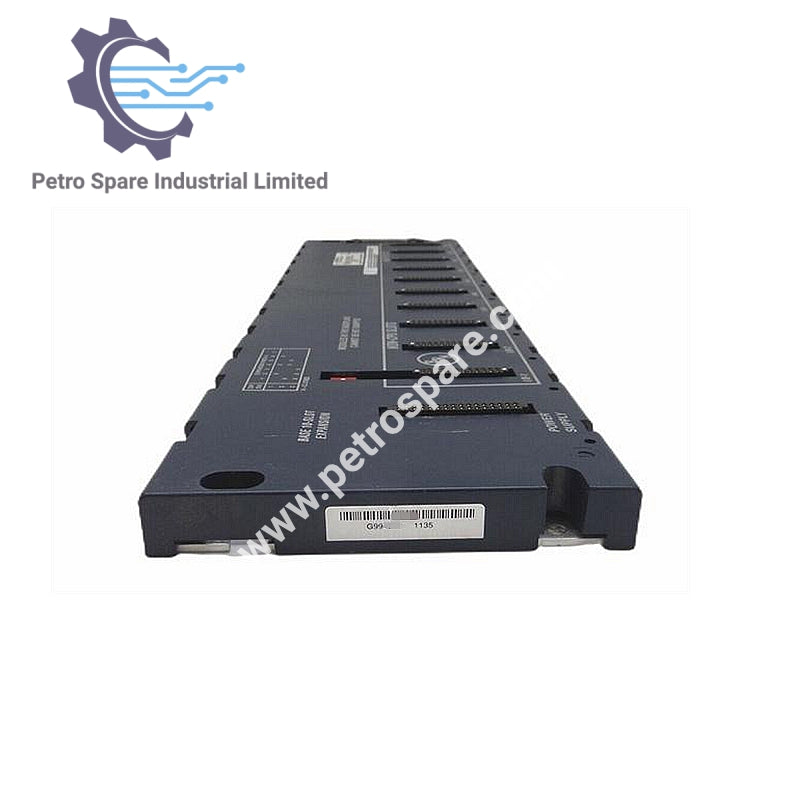

 IC694CHS392 je serijski ekspanzioni backplane sa 10 slotova iz GE Fanuc PACSystem RX3i serije, dizajniran za upotrebu sa I/O i opcijskim modulima u kontrolnim sistemima montiranim na panel.

Opšte informacije

• Broj dela: IC694CHS392

• Serija: PACSystem RX3i

• Tip proizvoda: Serijski ekspanzioni backplane

• Opis: Osnova za serijsku ekspanziju sa 10 slotova

Konfiguracija slotova

• Broj slotova: 10

• I/O slotovi: 10 (slotovi 1–10 za analogne, diskretne ili module sa specijalnim funkcijama)

• CPU slotovi: Nema

• Slot za napajanje: Posvećen

• Ekspanzioni slot: Ženski konektor sa 25 pinova, D-oblika

Instalacija i montaža

• Montaža: Montiranje na panel

• Prednja montaža: Podržano

• Uvučena montaža: Podržano

• Vruće umetanje/izvlačenje: Nije podržano

Napajanje i dimenzije

• Unutrašnja potrošnja energije: 150 mA @ 5 VDC

• Maksimalna dužina ekspanzionog kabla: 50 stopa (15 metara)

• Dimenzije:
  • Visina: 5.12 in
  • Širina: 17.44 in
  • Dubina: 5.59 in

---
