YS1700-001/S01

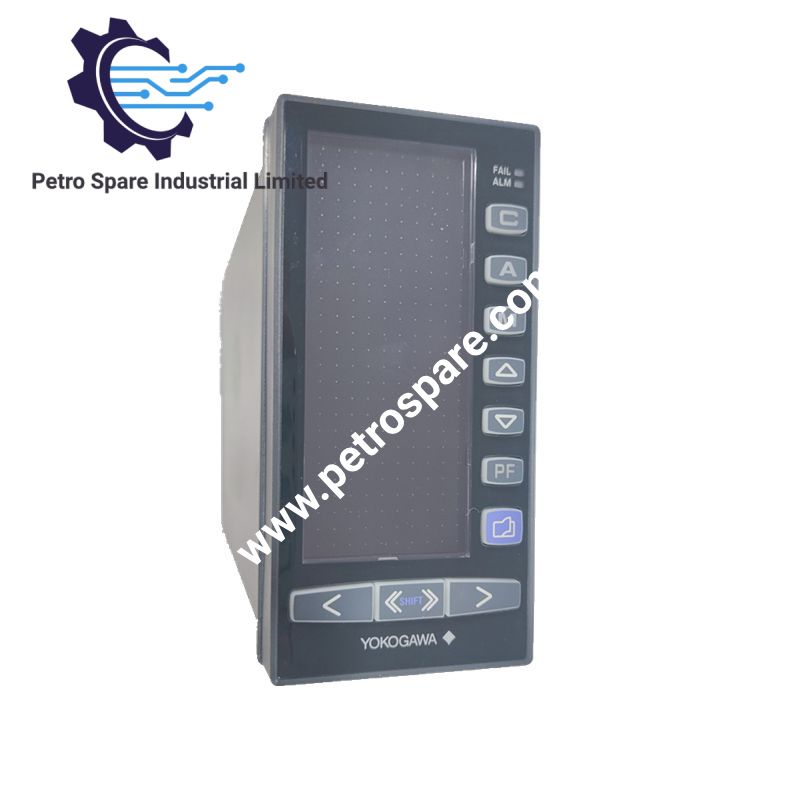

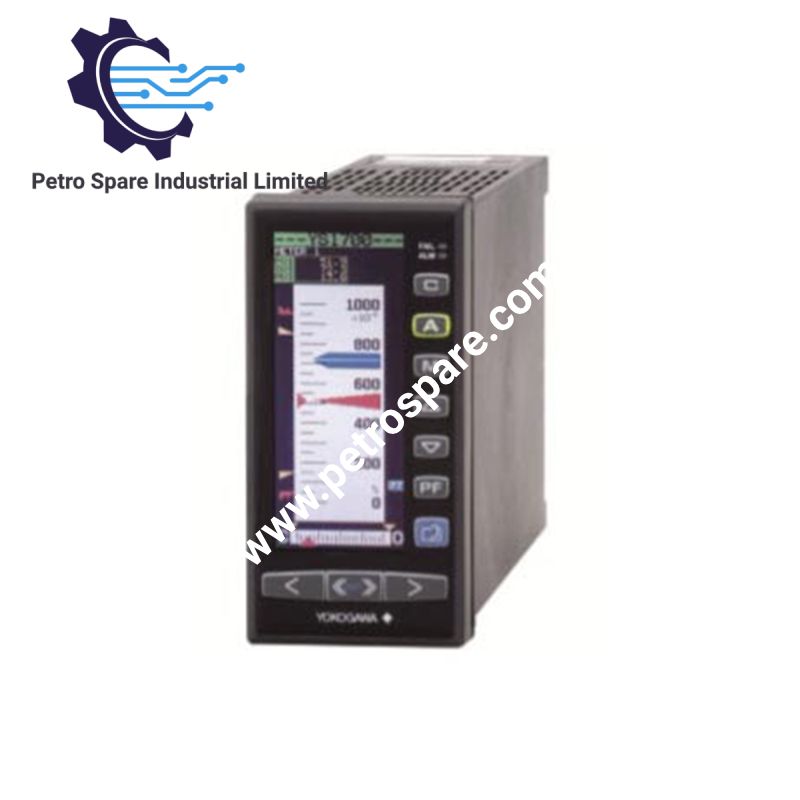

Yokogawa YS1700-001/S01 — программируемый показывающий регулятор для одноконтурного управления процессом и настройки логики управления. Он объединяет цветной ЖК-дисплей для отображения технологической переменной, уставки, трендов и аварийных сигналов с аналоговыми и цифровыми входами-выходами. Обозначение -001 указывает на базовый тип с возможностью расширения ввода-вывода, а /S01 — на дополнительное исполнение с покрытием. Контроллер поддерживает текстовое программирование и программирование функциональными блоками для задач управления, специфичных для конкретного применения.

Функции управления и программирование

YS1700 поддерживает режимы одноконтурного, каскадного, селекторного и программируемого управления. В программируемом режиме можно настраивать логику управления и вычисления для конкретного процесса, не ограничиваясь фиксированной одноконтурной конфигурацией прибора.

• Текстовое программирование: до 1 000 шагов.
• Программирование функциональными блоками: до 400 модулей с помощью программного обеспечения для настройки YSS1000.
• Самонастройка регулирования (STC).
• Вычисления внутри устройства выполняются с 32-разрядной арифметикой с плавающей запятой.

Дисплей и интерфейс оператора

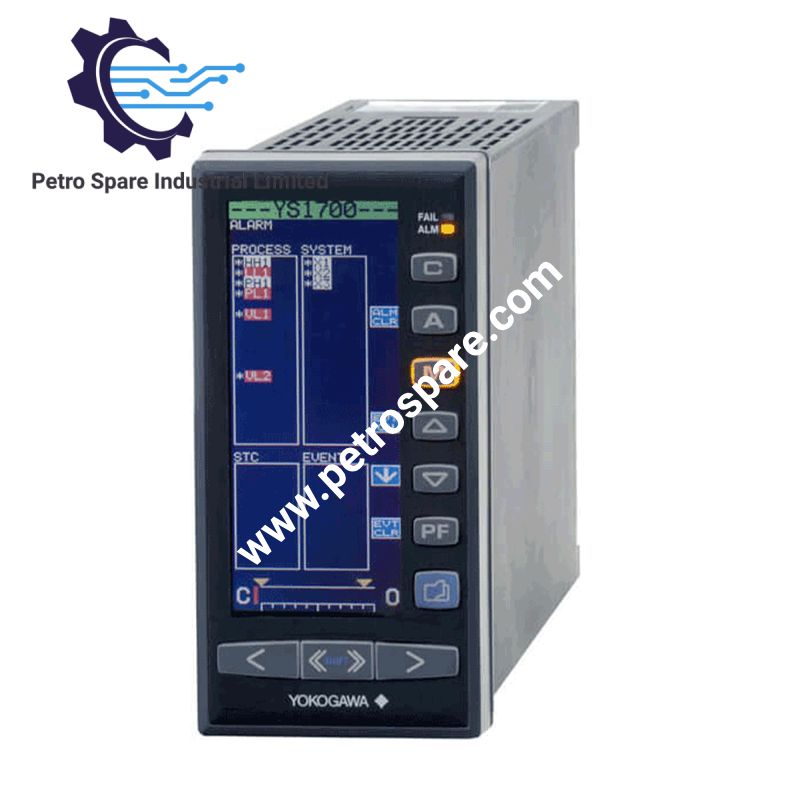

Цветной ЖК-дисплей с полной точечной матрицей имеет разрешение 120 x 320 пикселей. Доступны отображение контуров регулирования, гистограммы, графики трендов, аварийные сигналы и события, что позволяет операторам просматривать значения технологических параметров и состояние контроллера непосредственно на приборе. Имена тегов могут содержать до 12 буквенно-цифровых символов.

Конфигурация ввода-вывода

Модель -001 относится к базовому типу с возможностью расширения ввода-вывода. В общих технических характеристиках производителя для этой конфигурации указано до восьми аналоговых входов и 14 точек цифрового ввода-вывода. Возможности аналогового ввода и вывода зависят от выбранного типа сигнала и назначения клемм; перед подключением проводов или заменой существующего контроллера проверьте точное распределение каналов.

Электропитание и установка

В стандартной конфигурации источника питания YS1700 поддерживает питание переменным или постоянным током. Согласно спецификациям производителя, устройство работает от 100 В переменного тока или 24 В постоянного тока; вход постоянного тока не имеет полярности. Глубина корпуса базового типа составляет 250 мм, а передняя панель имеет степень защиты IP54. Перед установкой уточните код заказанного источника питания и размеры панели.

Технические характеристики

Параметр	Характеристика
Модель	YS1700-001/S01
Бренд	Yokogawa
Тип изделия	Программируемый индикаторный контроллер
Дисплей	Цветной TFT LCD, 120 x 320 пикселей
Возможности программирования	1 000 шагов текстовой программы; 400 функциональных блоков
Режимы управления	Одноконтурный, каскадный, селекторный, программируемый
Аналоговые входы	До 8 для типа с расширяемым вводом-выводом
Аналоговые выходы	До 4 для типа с расширяемым вводом-выводом
Дискретные входы/выходы	Всего 14 точек для типа с расширяемым вводом-выводом
Источник питания	100 В переменного тока или 24 В постоянного тока для стандартной конфигурации источника питания
Полярность входа постоянного тока	Без полярности
Защита передней панели	IP54 для базового типа
Глубина корпуса	250 мм для базового типа
Вес	1,2 кг

Часто задаваемые вопросы

В: Поддерживает ли YS1700 пользовательскую логику управления?

О: Да. Он поддерживает текстовое программирование и программирование функциональными блоками с помощью программного обеспечения для настройки YSS1000. Настроенная программа определяет доступные в приложении функции управления и вычислений.

В: Может ли YS1700 напрямую принимать сигналы термопар или RTD?

О: Для определённых конфигураций YS1700 доступны варианты прямого ввода. Перед подключением сигналов термопар или RTD уточните точный код варианта прямого ввода и суффикс контроллера.

В: Что означает суффикс /S01?

О: В информации о заказе Yokogawa /S01 обозначен как вариант покрытия. Точную спецификацию покрытия следует сверить с заказанной конфигурацией; по одному лишь суффиксу нельзя определить конкретный класс коррозионной стойкости.

---
