SNB10D-213/CU2T

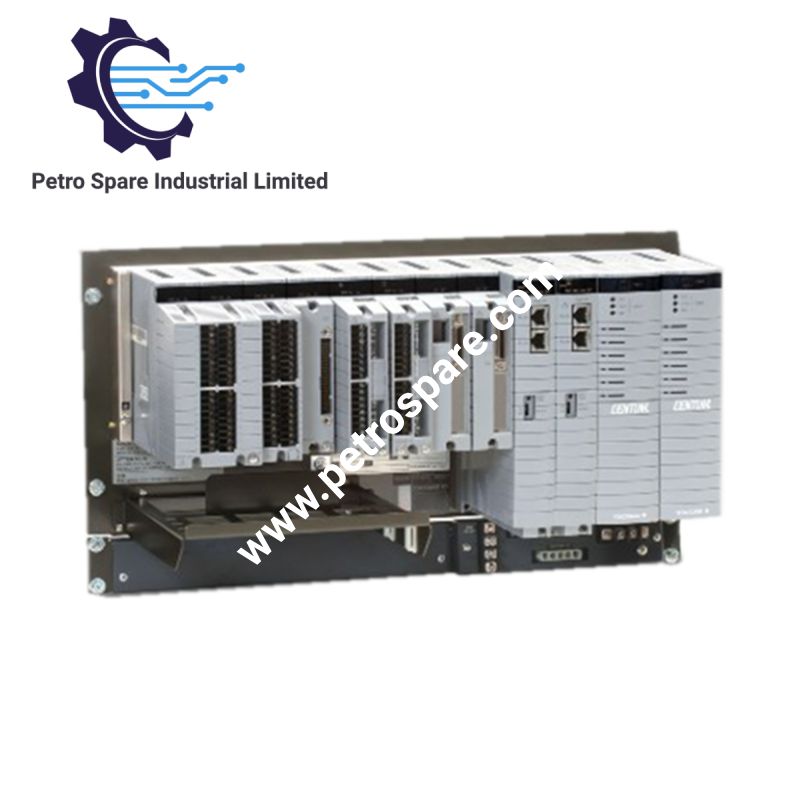

Yokogawa SNB10D-213/CU2T обозначен как монтируемый в стойку блок узла безопасности (SNB10D) для системы управления безопасностью. Он обеспечивает интерфейс между сигналами полевых устройств ввода-вывода и блоком управления безопасностью через шину ESB, а также подаёт питание на установленные модули ввода-вывода. В предоставленных сведениях о конфигурации указаны блоки питания с двойным резервированием, лицензия на расширение узла и блок разъёма шины ESB; точное сочетание кодов заказа следует проверить по исходной спецификации оборудования.

Функции и системный интерфейс

SNB10D передаёт аналоговые входные сигналы и сигналы от контактов с места установки на блок управления безопасностью по шине ESB. Он также распределяет питание между установленными модулями ввода-вывода. В блоке размещаются модули питания, модули интерфейса шины ESB и модули ввода-вывода; в конфигурацию узла также могут входить оптические повторители шины ESB.

Конфигурация оборудования

В документированной конфигурации SNB10D используются два модуля питания и два модуля интерфейса шины ESB SSB401. Такая схема с двумя модулями обеспечивает резервирование оборудования узла. Типы модулей ввода-вывода и допустимые позиции в слотах следует сверять с соответствующими спецификациями модулей и ограничениями по монтажу.

Опция /CU2T обозначает блок разъёма с терминатором шины ESB, номер детали S9343FA. Это отличается от /CU2N, которая обозначает блок разъёма шины ESB без терминатора, номер детали S9342FA. Версия с терминатором подходит для узла, устанавливаемого в соответствующее место в конфигурации шины ESB.

Технические характеристики

Параметр	Спецификация
Модель	SNB10D-213/CU2T
Бренд	Yokogawa
Тип изделия	Блок узла безопасности, для монтажа в стойку
Конфигурация питания	С двойным резервированием
Напряжение питания	100–120 В переменного тока
Частота питания	50/60 Hz
Модули интерфейса шины ESB	2 x SSB401
Модули питания	2
Разъём шины ESB	Блок разъёма с терминатором
Номер детали блока разъема	S9343FA
Потребляемая мощность	200 ВА для спецификации 100–120 В переменного тока
Вес	5,9 кг
Габаритные размеры	См. чертеж с размерами в GS 32Q06K10-31E
Монтаж	Монтаж в стойку четырьмя винтами M5 и изолирующими втулками

Требования к шине ESB и установке

SNB10D подключается к блоку управления безопасностью через шину ESB. Yokogawa указывает, что для подключения SNB10D к соответствующему блоку управления безопасностью требуется кабель шины ESB YCB301 длиной не менее 1 м. Используемый в блоке управления соединитель шины ESB также влияет на количество подключаемых узлов безопасности: в указанной спецификации приводятся значения до 13 узлов с SEC402 и до 9 с SEC401 для заданных конфигураций блока управления.

Блок для монтажа в стойку крепится четырьмя монтажными винтами M5 и изолирующими втулками. При установке также необходимо соблюдать требования к шкафу, ЭМС и системе. Перед сборкой или изменением узла проверьте типы установленных модулей ввода-вывода и их расположение в слотах.

Часто задаваемые вопросы

Q: Какова функция опции /CU2T?

A: /CU2T обозначает блок разъема шины ESB с терминатором, номер детали S9343FA. Он отличается от блока разъема /CU2N, в который терминатор не входит.

Q: Используется ли в SNB10D-213/CU2T два резервированных блока питания?

A: Да. В спецификации оборудования SNB10D суффикс -2 обозначает конфигурацию с двумя резервированными блоками питания и лицензией на ПО расширения узла для R3. Перед использованием узла в существующей системе проверьте установленную версию системного ПО и конфигурацию.

Q: Можно ли установить в SNB10D любой модуль ввода-вывода?

A: Нет. Допустимые типы модулей, их количество и расположение в слотах должны соответствовать ограничениям на монтаж SNB10D и спецификациям применимых модулей ввода-вывода. Перед выбором модулей обратитесь к GS 32Q06K30-31E, GS 32Q06K40-31E и соответствующим рекомендациям по монтажу.

---
