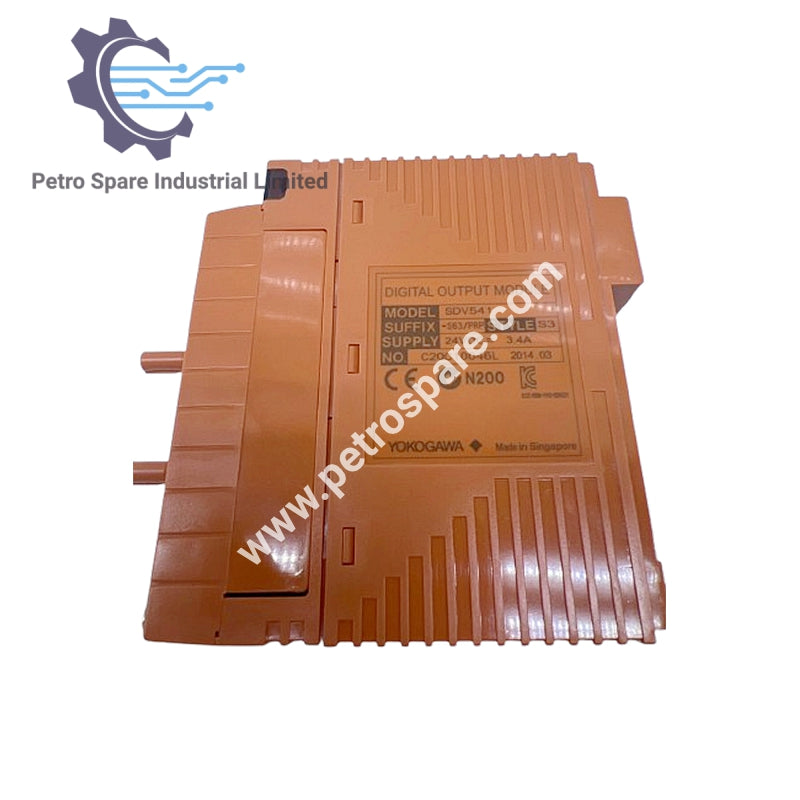

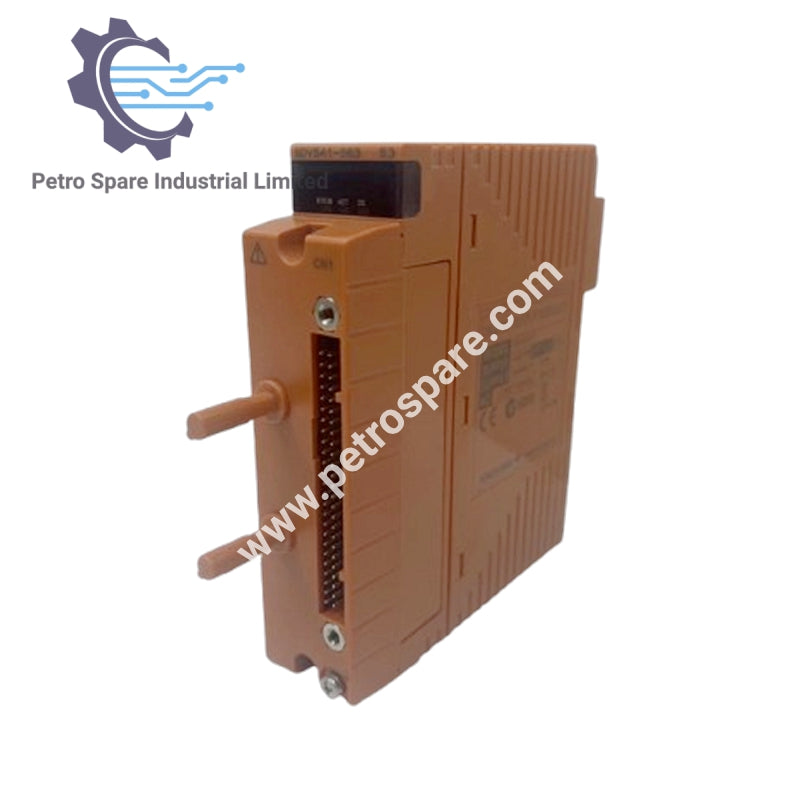

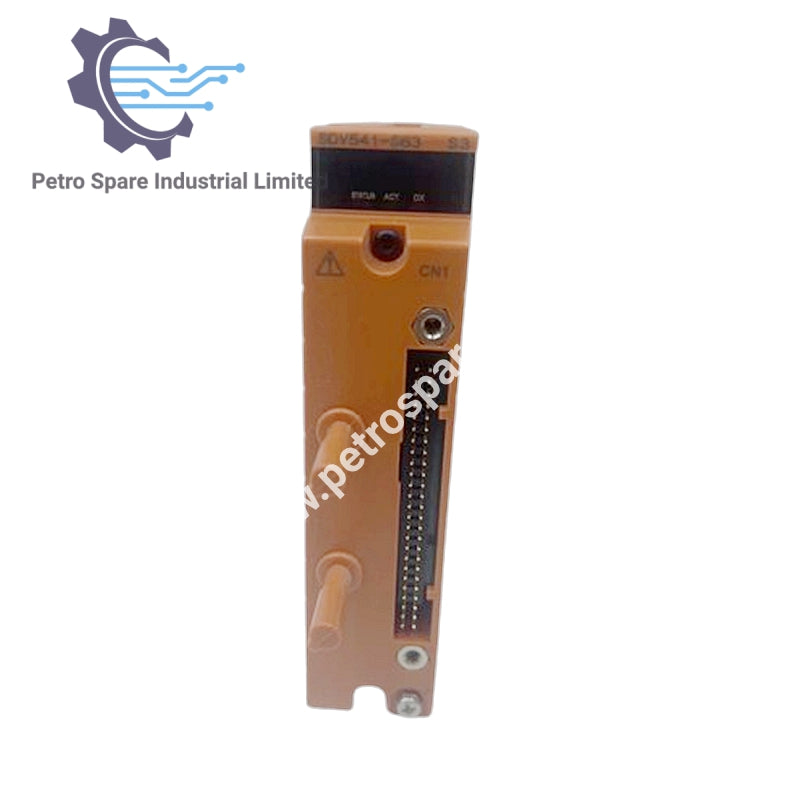

SDV541-S63/PRP

Обзор

SDV541-S63/PRP является цифровым выходным модулем Yokogawa на 24 В постоянного тока с 16 каналами, предназначенным для надежного управления сигналами с изоляцией на уровне модуля.

Выходы и каналы

• Количество выходов: 16, изоляция модуля

• Выходное напряжение: 24 В постоянного тока

• Падение выходного напряжения: максимум 1 В

• Формат выхода: Источник тока

• Максимальный ток нагрузки: 0,2 А на выход (всего 3,2 А)

• Минимальный ток нагрузки: 35 мА

• Диапазон сопротивления нагрузки: 120–685 Ом

• Время отклика выхода: максимум 30 мс

• Максимальный ток утечки при выключении: 1,6 мА

Требования к питанию

• Номинал внешнего источника питания: 24 В постоянного тока, минимум 3,4 А

• Допуск внешнего источника питания: +20 % / −10 %

Модель и опции

• Модель: SDV541

• Коды суффиксов:

• -S: Стандартный тип

• 6: С адаптером интерфейса сигнального кабеля, без взрывозащиты

• 3: Стандарт ISA G3, температура −20 до 70 °C

• Коды опций: /PRP: Предохранительный штифт для предотвращения неправильного подключения

---
