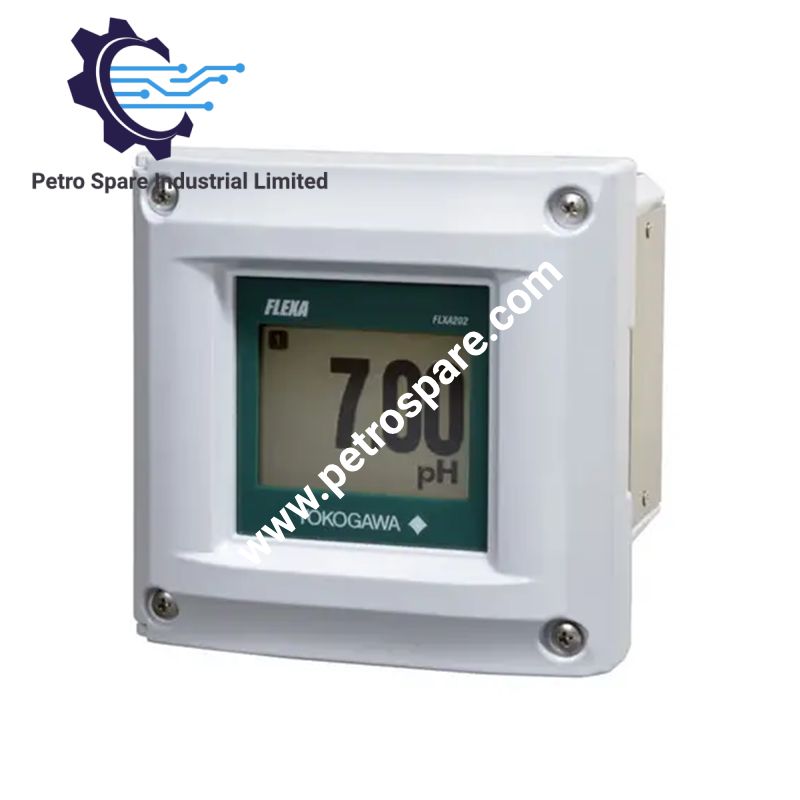

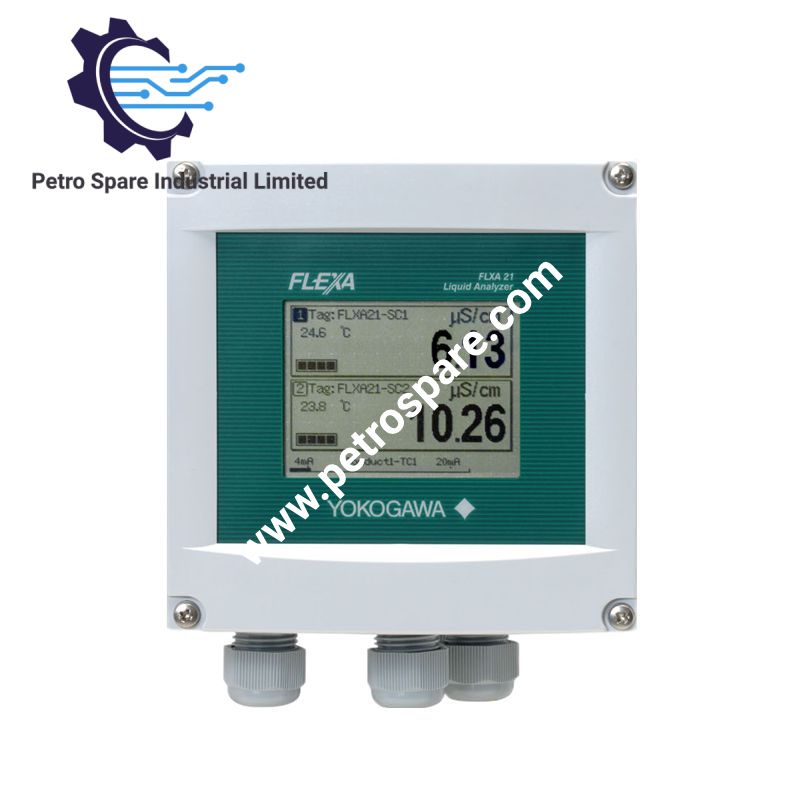

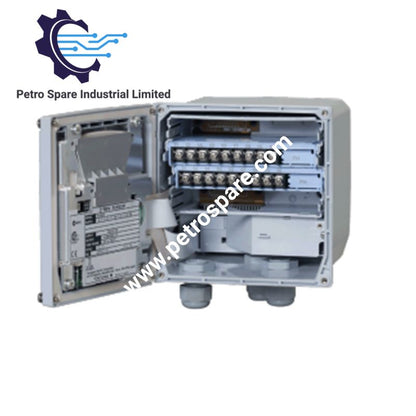

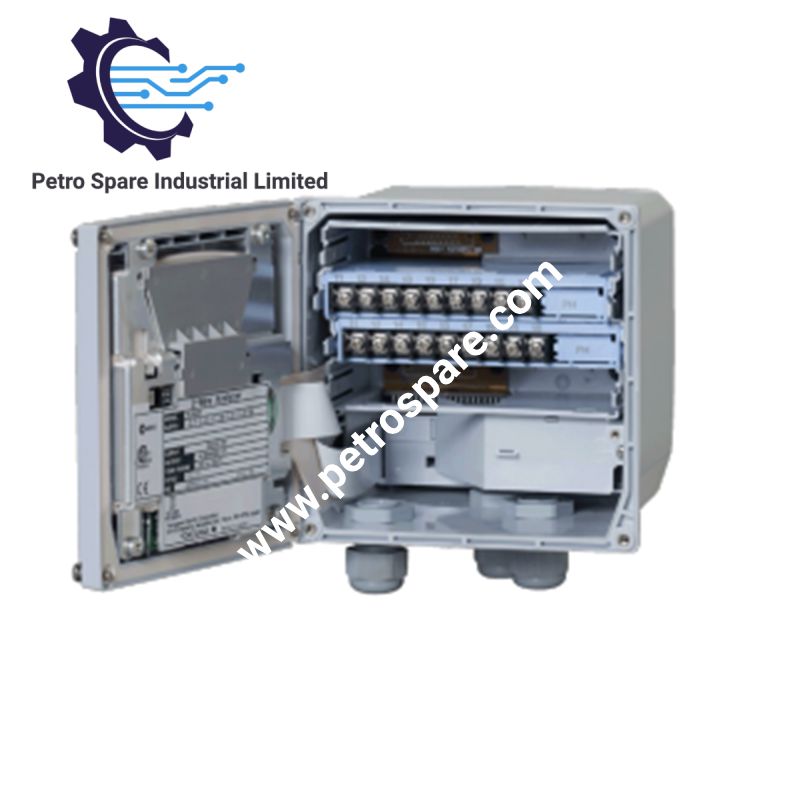

FLXA21

Yokogawa FLXA21 — это 2-проводной анализатор жидкости с питанием по токовой петле, который измеряет pH, окислительно-восстановительный потенциал (ОВП), проводимость, удельное сопротивление или растворённый кислород в зависимости от установленного сенсорного модуля. Модульная конструкция поддерживает конфигурации с одним или двумя датчиками, если это допускает тип измерения. Сенсорный интерфейс обеспечивает локальную настройку и диагностику, а конфигурация выходов определяет способ передачи данных измерений в систему управления.

Функции измерения и конфигурация

FLXA21 поддерживает четыре категории измерений:

• pH/ОВП: измеряет кислотность или щёлочность и окислительно-восстановительный потенциал.
• Контактная проводимость (SC): измеряет электрическую проводимость или рассчитывает удельное сопротивление с помощью контактных электродов.
• Индуктивная проводимость (ISC): измеряет проводимость методом электромагнитной индукции без прямого контакта электродов с технологической жидкостью.
• Растворённый кислород (DO): измеряет концентрацию растворённого кислорода с помощью совместимых датчиков с мембраной.

Функция измерения зависит от установленного модуля и подключённого датчика. Хотя анализатор в соответствующих конфигурациях поддерживает два входа датчиков, индуктивное измерение проводимости ограничено одним сенсорным модулем. Перед выбором конфигурации входов проверьте требуемый тип измерения.

Электрический интерфейс и локальное управление

Анализатор использует номинальное питание 24 В постоянного тока по токовой петле. В конфигурации с аналоговым выходом сигнал 4–20 мА передаёт основное измеряемое значение, а связь по HART позволяет передавать дополнительные цифровые данные по той же петле. Требуемое напряжение питания зависит от количества и типа измерительных модулей, поэтому напряжение источника питания петли и сопротивление нагрузки необходимо проверять совместно.

Сенсорный ЖК-дисплей обеспечивает локальную настройку и отображение результатов измерений, включая меню быстрой настройки. Интерфейс поддерживает 12 языков сообщений.

Технические характеристики

Параметр	Спецификация
Модель	FLXA21
Бренд	Yokogawa
Тип продукта	2-проводной анализатор жидкости
Типы измерений	pH/ОВП, SC, ISC, DO
Конфигурация датчиков	Один или два сенсорных модуля, в зависимости от типа измерения
Диапазон входного сигнала pH	От -2 до 16 pH
Диапазон входного сигнала ОВП	От -1500 до +1500 мВ
Диапазон измерения контактной проводимости	Диапазон отображения от 0 до 2000 мСм/см
Диапазон измерения удельного сопротивления	От 0,005 кОм до 1000 МОм × см, в зависимости от константы ячейки и настроек диапазона
Диапазон измерения индуктивной проводимости	От 0 до 2000 мСм/см при опорной температуре 25 °C
Диапазон измерения растворённого кислорода	От 0 до 50 мг/L (ppm); диапазоны измерения следовых концентраций зависят от датчика
Линейность / повторяемость pH	+/-0,01 pH
Линейность / повторяемость ОВП	+/-1 мВ
Точность измерения SC	+/-0,5% от полного диапазона в заданном диапазоне проводимости с поправкой на постоянную ячейки
Линейность / повторяемость ISC	+/-(0,4% F.S. + 0,3 мкСм/см), для диапазонов выходного сигнала от 0-100 мкСм/см и выше
Точность измерения DO	+/-0,05 ppm или +/-0,8% F.S., в зависимости от того, что больше, в режиме ppm
Питание, один модуль датчика	От 16 до 40 В постоянного тока для pH/ОВП, SC и DO; от 17 до 40 В постоянного тока для ISC
Питание, два модуля датчиков	От 22,8 до 40 В постоянного тока для поддерживаемых конфигураций
Аналоговый выход	4-20 мА постоянного тока
Материал корпуса	Поликарбонат
Защита корпуса	IP66; NEMA Type 4X; CSA Type 3S/4X
Дисплей	Сенсорный ЖК-дисплей; 12 языков сообщений
Размеры (W x В x Г)	144 x 144 x 151 мм
Вес	1,0 кг
Рабочая температура окружающей среды	От -20 до +55 °C
Влажность окружающей среды	От 10 до 90% относительной влажности при 40 °C, без конденсации

Характеристики основаны на общих технических характеристиках Yokogawa GS 12A01A02-01E, 22-е издание от 27 февраля 2026 г. Условия точности и диапазоны измерений зависят от датчика, постоянной ячейки и настроек выходного сигнала.

Диагностика и техническое обслуживание

FLXA21 обеспечивает диагностику датчиков, индикацию их состояния, а также журналы событий и диагностики. Эти функции помогают операторам при поиске неисправностей отличить проблемы датчика от сбоев анализатора или связи. Набор диагностических функций зависит от выбранной конфигурации связи.

Часто задаваемые вопросы

Q: Может ли FLXA21 одновременно измерять два технологических параметра?

A: Поддерживается измерение с двумя датчиками с использованием двух модулей одного типа: pH/ОВП, SC или DO. Конфигурации с двумя входами поддерживают вычисление значений и резервированные схемы измерения. Для ISC допускается только один модуль датчика.

Q: Какой протокол связи поддерживает FLXA21?

A: Интерфейс связи зависит от заказанной версии выходного сигнала. Версия с аналоговым выходом использует сигнал 4-20 мА с HART, а отдельная версия поддерживает PROFIBUS PA. Перед указанием интерфейса проверьте полный код суффикса.

Q: Что следует проверить при замене существующего FLXA21?

A: Проверьте тип измерения, количество модулей датчиков, протокол выходного сигнала, требования к допуску для взрывоопасных зон и напряжение питания. Установленный датчик и диапазон его измерений также должны соответствовать предполагаемому измерению технологического процесса.

---
