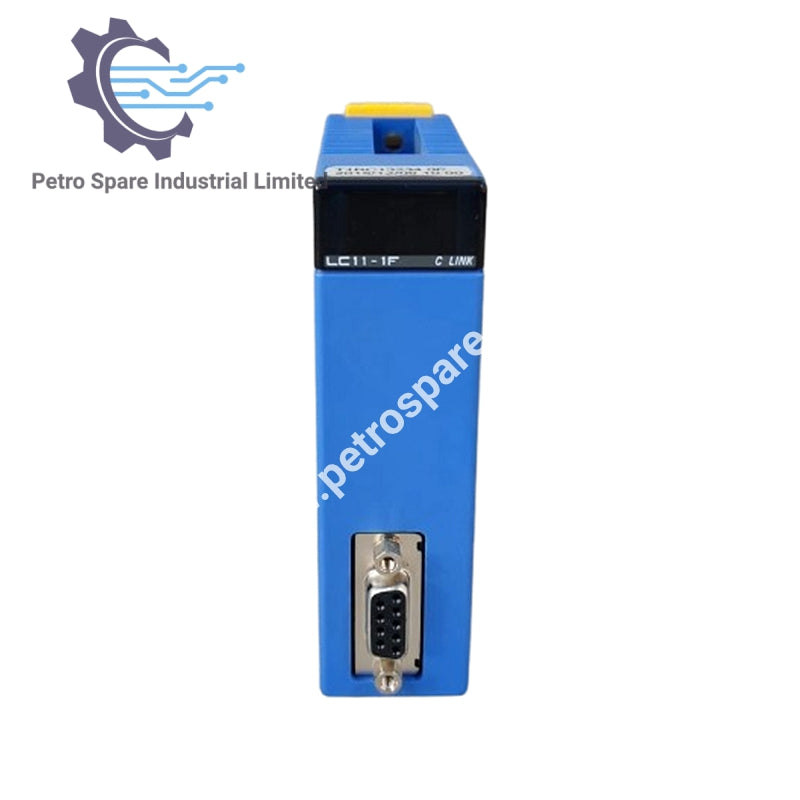

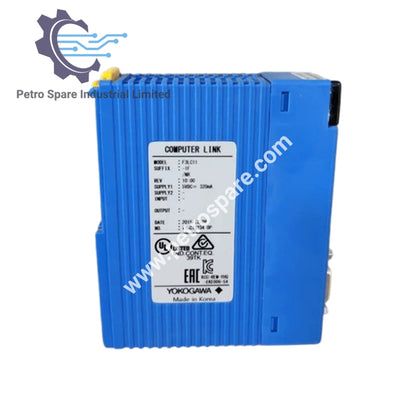

F3LC11-1F

Обзор продукта

• Модель: F3LC11-1F

• Тип: Модуль связи для персонального компьютера

• Серия: ПЛК Yokogawa FA-M3

• Вес: 120 г

• Размеры (Ш × В × Г): 28,9 × 100 × 83,2 мм

• Разъём: D-sub 9-контактный (гнездовой), винты M2.6

Технические характеристики связи

• Интерфейс: стандарт EIA RS-232-C

• Режим передачи: полудуплекс

• Синхронизация: старт-стоп синхронизация

• Скорость передачи: 300–115,2 кбит/с (выбирается)

• Дальность передачи: до 15 м

• Количество портов: 1 (без гальванической развязки)

• Формат данных: 7 или 8 бит, проверка чётности (нет/чёт/нечёт), 1–2 стоп-бита

• Обнаружение ошибок: проверка чётности, контрольная сумма

• Управляющие линии: RS всегда ВКЛ, ER всегда ВКЛ

• Управление потоком: отсутствует (без Xon/Xoff)

• Протокол: собственный протокол

• Настраиваемые параметры: скорость, формат данных, контрольная сумма, завершающий символ, защита

Функциональные характеристики

• Область доступа:

  • Устройства последовательности, общая область BASIC

  • Загрузка/выгрузка лестничной программы

  • Управление режимами ПУСК/СТОП

  • Чтение журнала ошибок, журнала пользователя

• Поддерживаемые процессоры: F3SP21 (макс. 2), F3SP22/25/28/35/38/53/58/59/66/67/71/76, F3BP20, F3BP30 (макс. 6 модулей)

• Ограничение по модулям: всего 6 модулей связи (включая Ethernet и ведомые модули GP-IB)

Электрические характеристики

• Потребляемый ток: 320 мА при 5 В постоянного тока

Экологические характеристики

• Рабочая температура: 0–55 °C

• Температура хранения: -20–75 °C

• Влажность: 10–90% относительной влажности, без конденсации

• Атмосфера: отсутствие коррозионных газов, горючих газов, сильной пыли

---
