AMM32T

Обзор

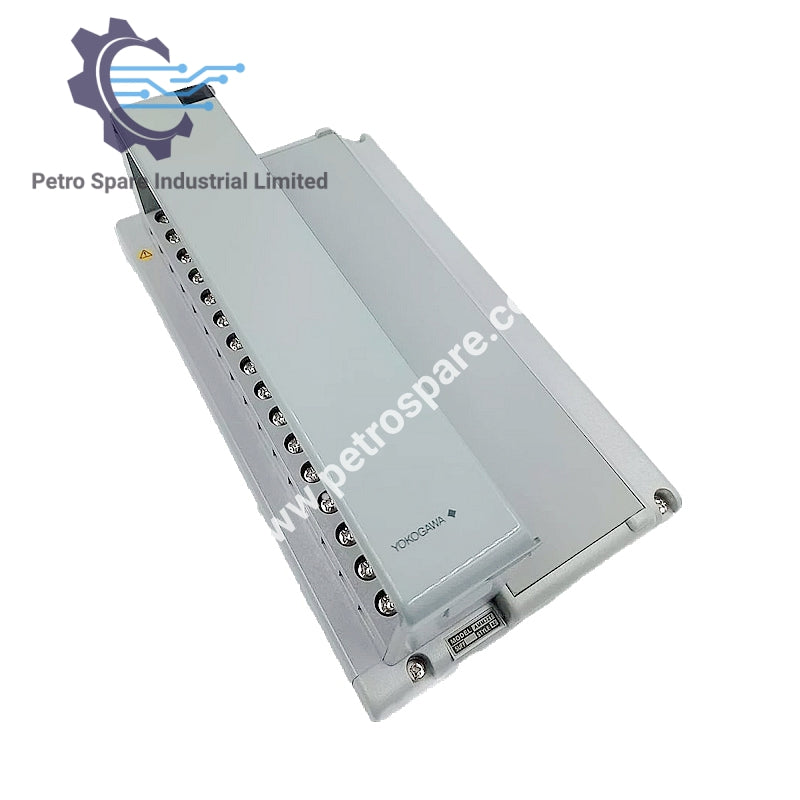

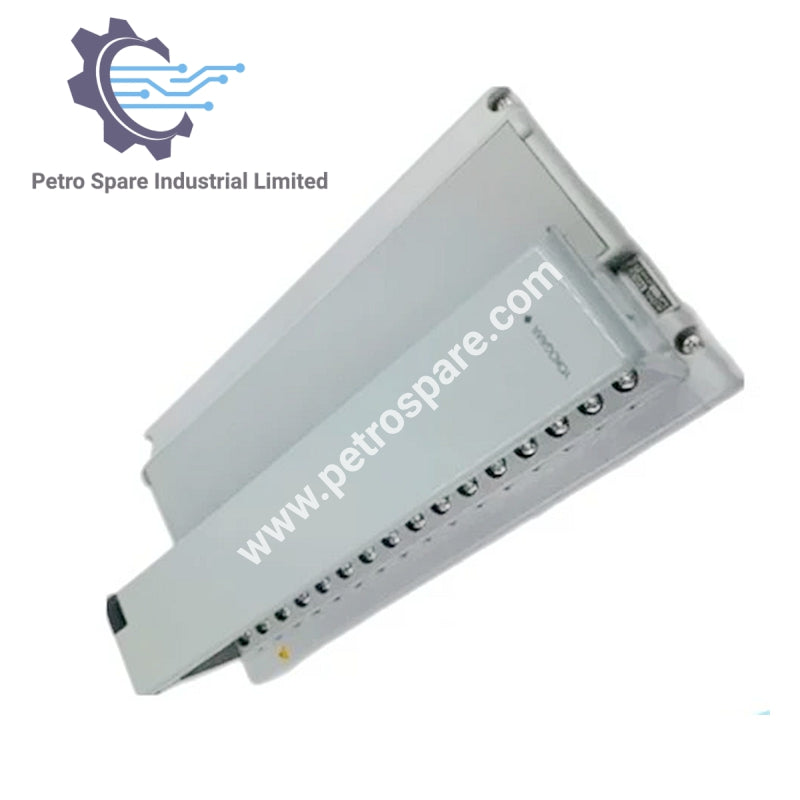

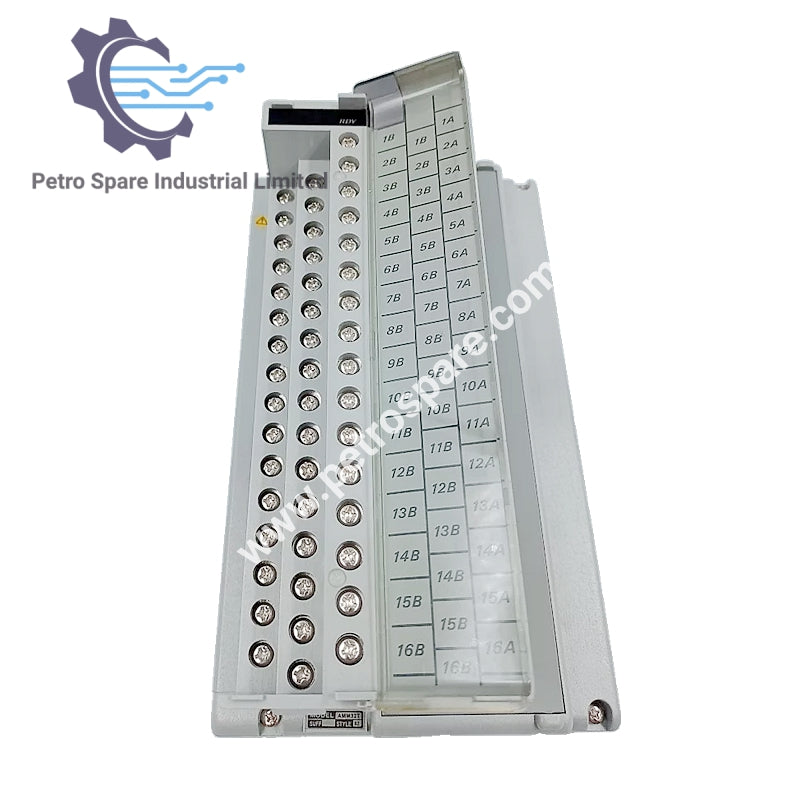

Модуль мультиплексора входов RTD Yokogawa AMM32T предназначен для точного измерения температуры с датчиками JIS Pt100 и JPt100, предлагая универсальные функции для промышленных применений.

Технические характеристики

• Входной сигнал: RTS
• Стандарт соответствия: JPT100 (старый JIS), JIS JPt100, DIN Pt100
• Диапазон входа: от -200 до 600 °C
• Измерительный ток: 1 мА
• Точность: ±0.15 Ω
• Обнаружение обрыва: выбор из UP/DOWN/OFF
• Допустимое сопротивление проводки: максимум 150 Ω (на провод)

Обнаружение и реакция

• Время обнаружения обрыва: максимум 20 с
• Ток обнаружения обрыва: 0.1 µA

Характеристики производительности

• Период обновления данных: 1 с
• Влияние изменения температуры окружающей среды:
  • Постоянное напряжение: ±8 мВ или меньше
  • Входное напряжение мВ: ±80 µВ или меньше
  • Вход термопары: ±80 µВ или меньше
  • Вход RTS: ±0.3 Ω или меньше

Питание и установка

• Потребление тока: 500 мА или меньше (5.0 В DC)
• Установка: устанавливается в гнездо модуля ввода/вывода
• Подключение: подключается с помощью винтов M4 к клеммам гнезда модуля ввода/вывода

Ограничения сигнала и проводки

• Параллельное подключение входа: не допускается

---
