AAM50

Обзор

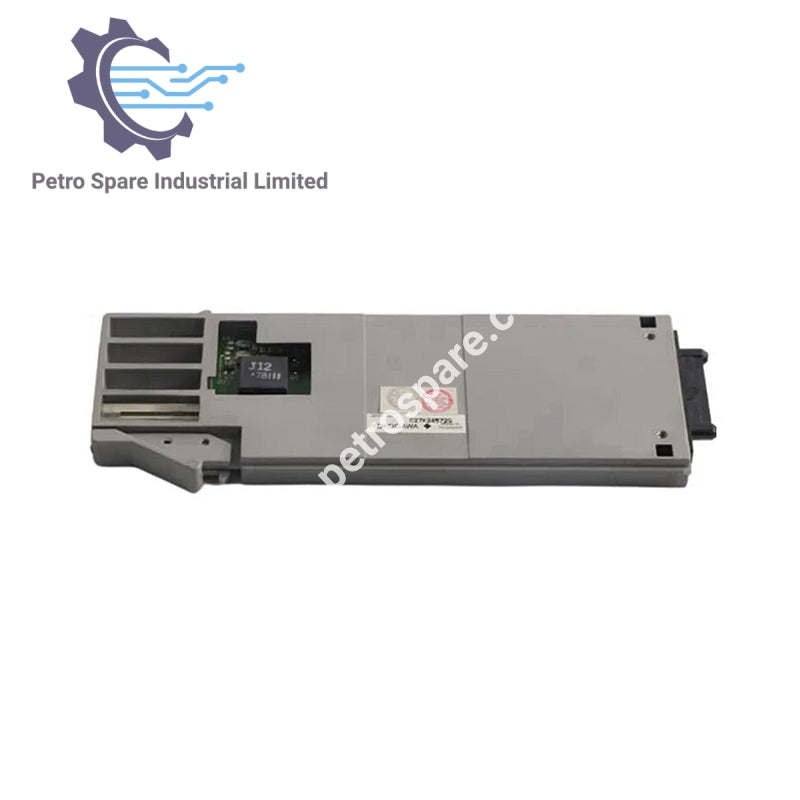

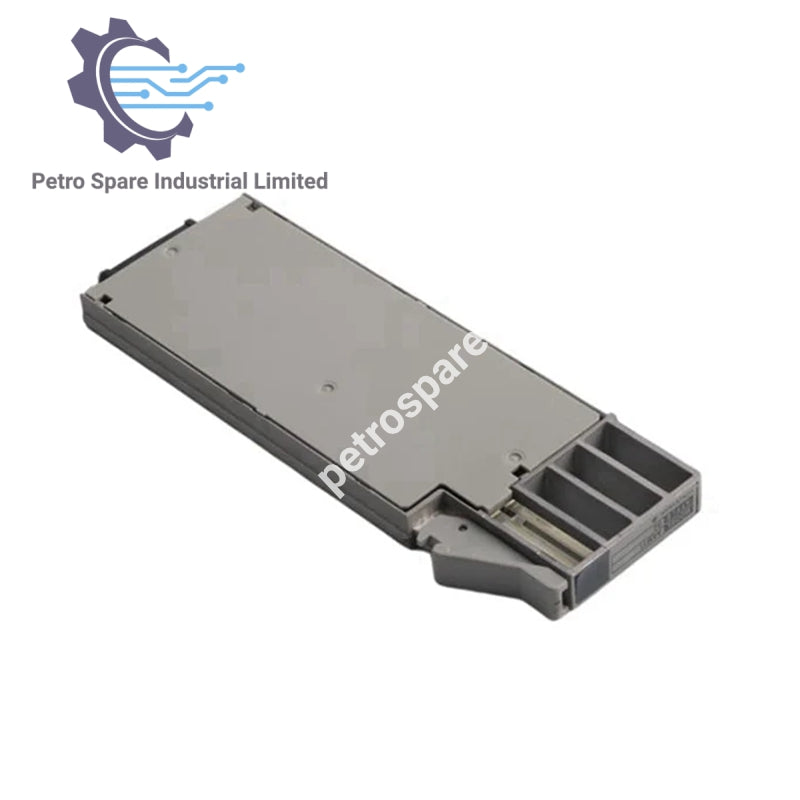

AAM50 является модулем выходного тока Yokogawa для сигналов 4–20 мА постоянного тока.

Сигнал и Диапазон

• Выходной сигнал: 4–20 мА постоянного тока

• Диапазон выхода: 1.0–21.5 мА постоянного тока

• Допустимое сопротивление нагрузки: 0–750 Ω

• Выходное сопротивление: ≥500 кΩ

• Ограничение напряжения: ≤25.5 В постоянного тока

• Обнаружение разрыва цепи: ≤0.65 мА

Точность и Отклик

• Точность: ±48 мкА

• Температурный дрейф: ±32 мкА на 10 °C

• Влияние нагрузки: ±16 мкА для 0–75 Ω

• Обновление данных: 20 мс

• Время отклика ступеньки: 100 мс

Питание и Установка

• Потребление тока: ≤250 мА (5 В постоянного тока)

• Изоляция сигнала: Между системой и выходом

• Выдерживаемое напряжение: 1500 В переменного тока / 1 мин

• Крепление: Гнездо модуля ввода/вывода

• Подключение проводов: Винты M4 к клеммам модуля

• Конфигурация выхода: Настраивается через программное обеспечение

---
