AAI543-S50/K4A00

Обзор

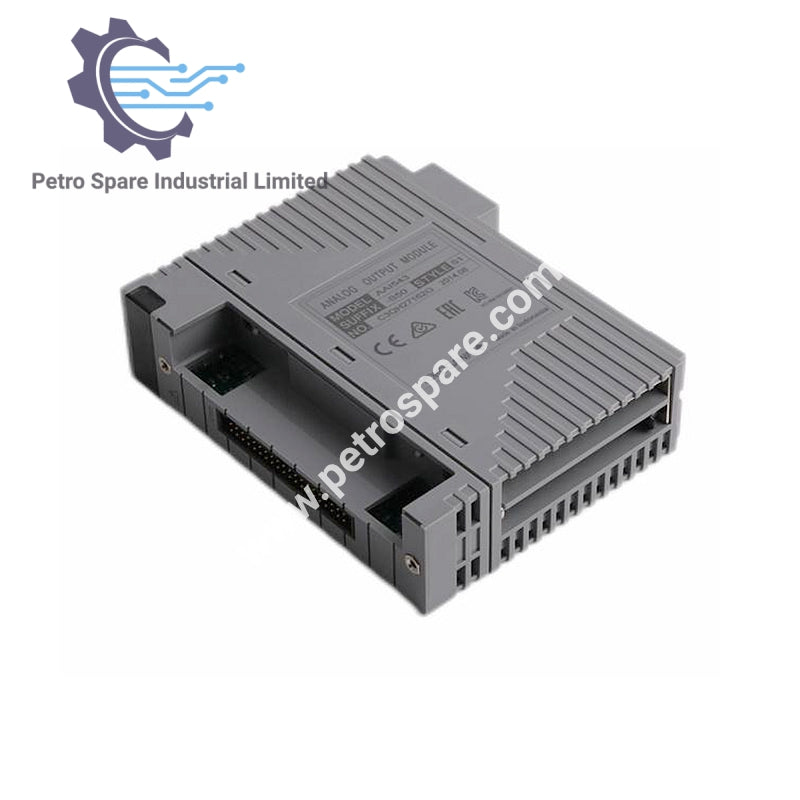

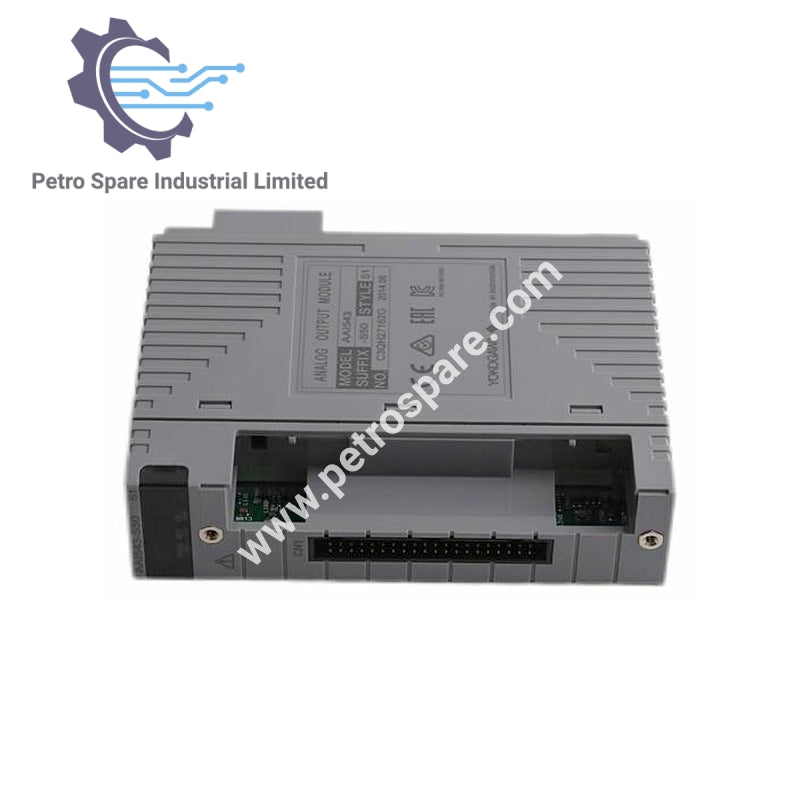

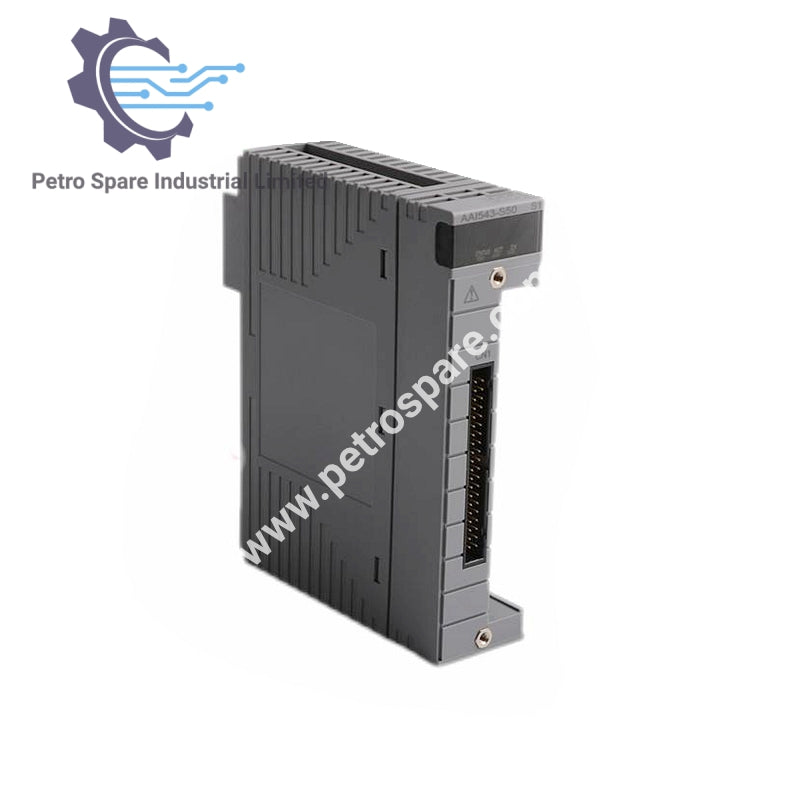

AAI543-S50/K4A00 — это 16-канальный изолированный модуль аналогового выхода от Yokogawa, обеспечивающий сигналы 4–20 мА с высокой точностью и стабильной работой. В комплект входит адаптер интерфейса кабеля KS для интеграции с клеммной платой AEA4D.

Коды модели и суффиксов

Модель: AAI543 – модуль аналогового выхода (4–20 мА, 16-канальный, изолированный)
Коды суффиксов:

• -S: стандартный тип

• 5: стандартное переключение в резервной конфигурации, без взрывозащиты

• 0: базовый тип

Коды опций:

• /K4A00: с адаптером интерфейса кабеля KS (для клеммной платы AEA4D, модель: ATK4A-00)

Технические характеристики выхода

• Тип сигнала: 4–20 мА

• Каналы: 16 (изолированные)

• Допустимое сопротивление нагрузки: 0–750 Ω

• Обнаружение разрыва цепи: < 0.65 мА

• Точность: ±48 µA

Производительность

• Период обновления данных: 10 мс

• Дрейф температуры окружающей среды: ±16 µA / 10 °C

• Выдерживаемое напряжение: 1500 В переменного тока между выходом и системой (1 минута)

Питание и физические характеристики

• Максимальное потребление тока:

• 230 мА при 5 В постоянного тока

• 540 мА при 24 В постоянного тока

• Вес: 0.4 кг

---
