AAI143-H00/A4S00

Обзор

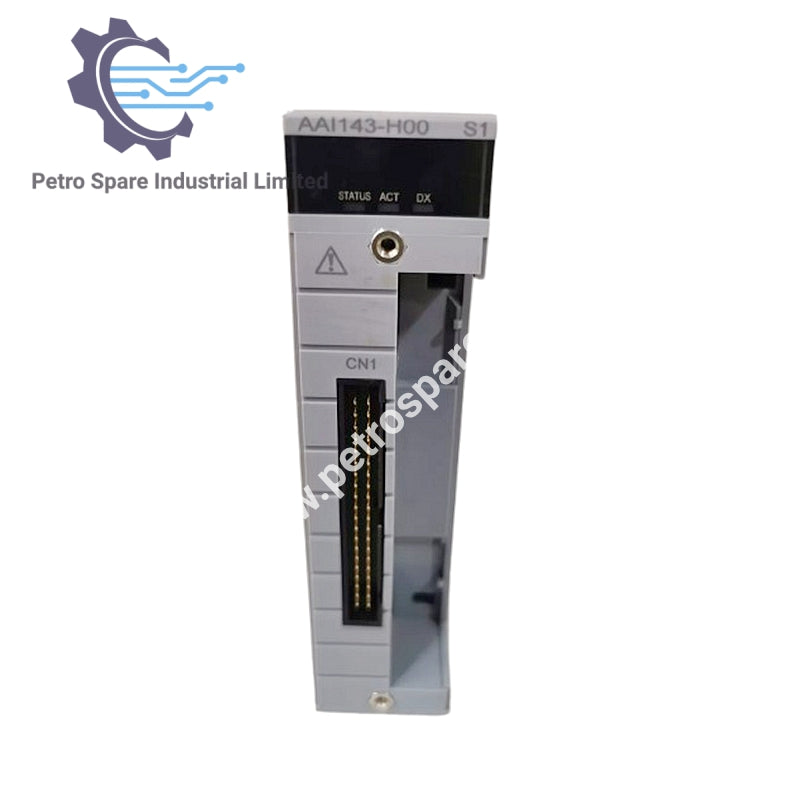

AAI143-H00/A4S00 является 16-канальным аналоговым входным модулем Yokogawa для сигналов 4–20 мА с изолированными входами и опциональной коммуникацией HART.

Электрические входы

• Количество входных каналов: 16, изолированных

• Входной сигнал: 4 до 20 мА

• Допустимый входной ток: 24 мА

• Входное сопротивление:

• Питание ВКЛ: 270 Ω (20 мА) до 350 Ω (4 мА)

• Питание ВЫКЛ: ≥ 500 кΩ

• Точность: ±16 µA

• Период обновления данных: 10 мс

Передатчик и коммуникация

• Питание передатчика: 19–25.5 В, ограничение выходного тока 25 мА

• Конфигурация 2-проводная/4-проводная: Настраивается для каждого канала через контакты

• Цифровая коммуникация: протокол HART (суффикс H)

• Внешняя коммуникация: клеммный зажим давления, MIL-разъем, специальный кабель KS1

Электрическая защита и стабильность

• Выдерживаемое напряжение: 1500 В переменного тока между входом и системой в течение 1 мин

• Температурный дрейф: ±16 µA на 10°C

• Максимальное потребление тока: 230 мА (5 В постоянного тока), 540 мА (24 В постоянного тока)

Суффикс конфигурации

• H: С цифровой коммуникацией HART

• 0: Всегда 0

• 0: Базовый тип

• A4S00: С клеммным блоком давления

---
