SST-ESR2-CLX

Обзор

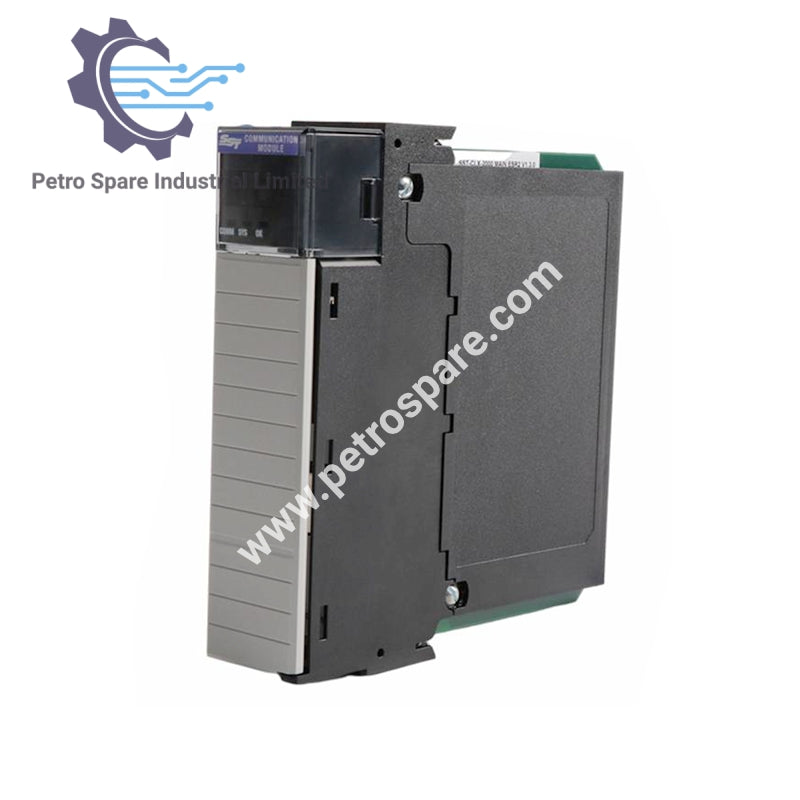

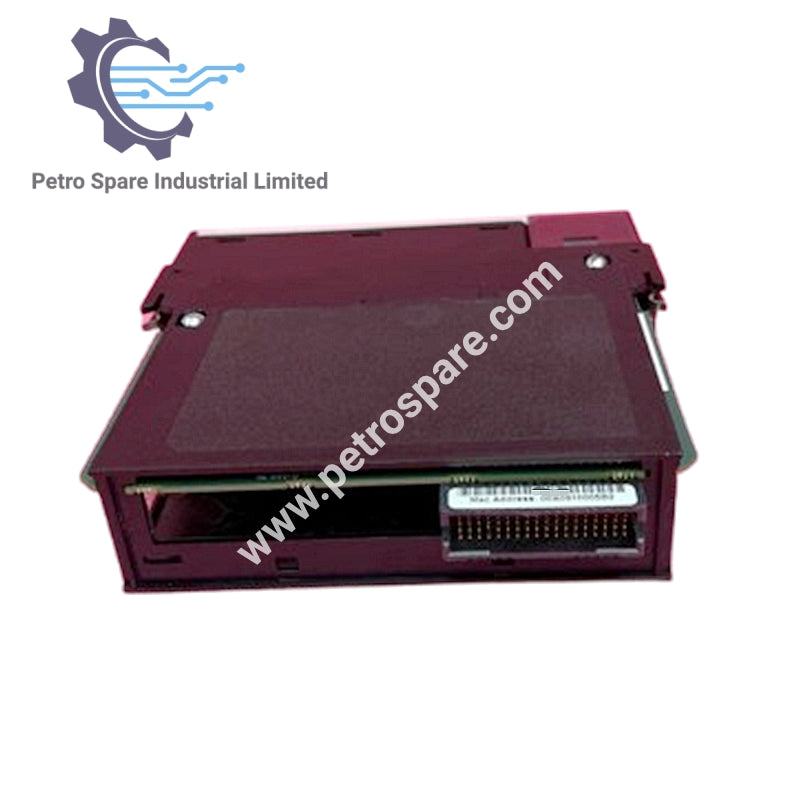

Woodhead SST-ESR2-CLX — коммуникационный модуль ControlLogix для систем Rockwell 1756, поддерживающий несколько модулей в шасси с локальным и удалённым подключением к стойке.

Память & диагностика

• Встроенная память: 128 МБ разделяемой памяти

• Flash-память: 8 МБ для пользовательской конфигурации и прошивки

• Диагностика: 4-символьный дисплей; 3 светодиода, показывающих состояние сети (COMM), статус связи (SYS) и исправность модуля

Ввод/вывод & разделяемая память

• Карта ввода/вывода: Макс. 496 байт входа, 496 байт выхода, 250 слов состояния, 41 байт конфигурации

• Разделяемая память: 32K слов и 32K бит, доступ на чтение/запись, лестничная логика на основе CIP-сообщений

Питание и окружающая среда

• Потребляемый ток: 850 мА при 5 В, 1,75 мА при 24 В

• Рабочая температура: 0–60°C

• Температура хранения: -40–85°C

Коммуникационные порты

• Ethernet порт: 1 × Fast Ethernet 10/100 Мбит/с, автоопределение, Base-T (RJ45), 4 светодиода (Rx, Tx, Link, 10/100)

• Серийные порты: 2 × RJ45 (экранированный DB9), RS232/RS485/RS422 с гальванической развязкой 500 В, 110 бод–115,2 Кбод, 2 светодиода (TX/RX)

• USB порт: Тип A, совместимость USB 2.0/1.1, загрузка пользовательской конфигурации, обновление прошивки

Поддержка протоколов

• Ethernet Modbus: Режимы клиента и сервера, TCP/UDP, клиент до 128 Modbus серверных устройств, 4 одновременных запроса, коды функций 0,1,2,3,4,15,16, формат Intel/Motorola

• Серийный Modbus: Master RTU/ASCII (до 127 ведомых), Slave RTU/ASCII, 32K слов/32K бит разделяемой памяти, коды функций 0,1,2,3,4,5,6,15,16

---
