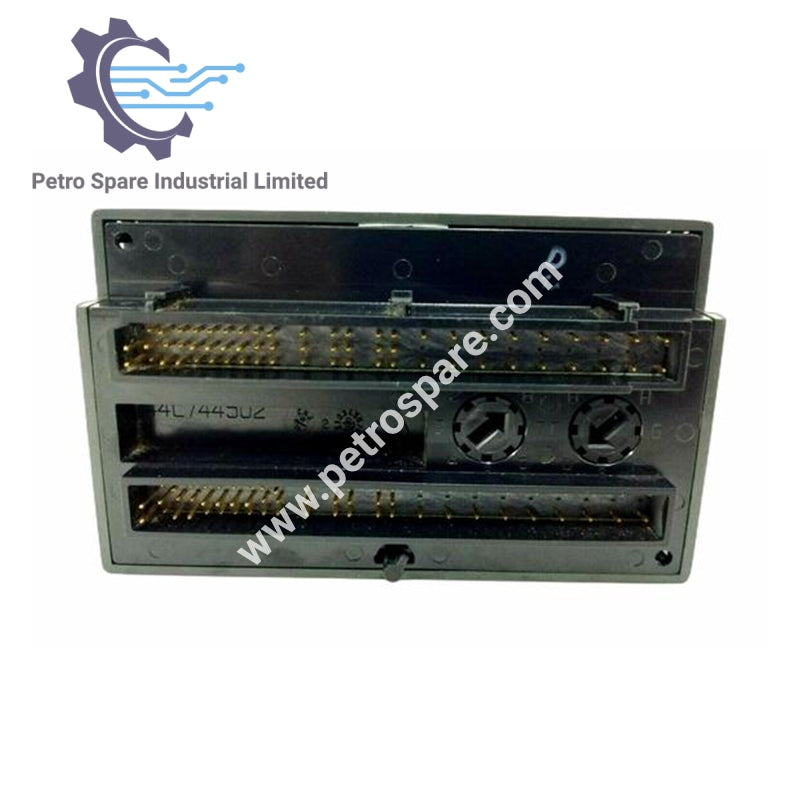

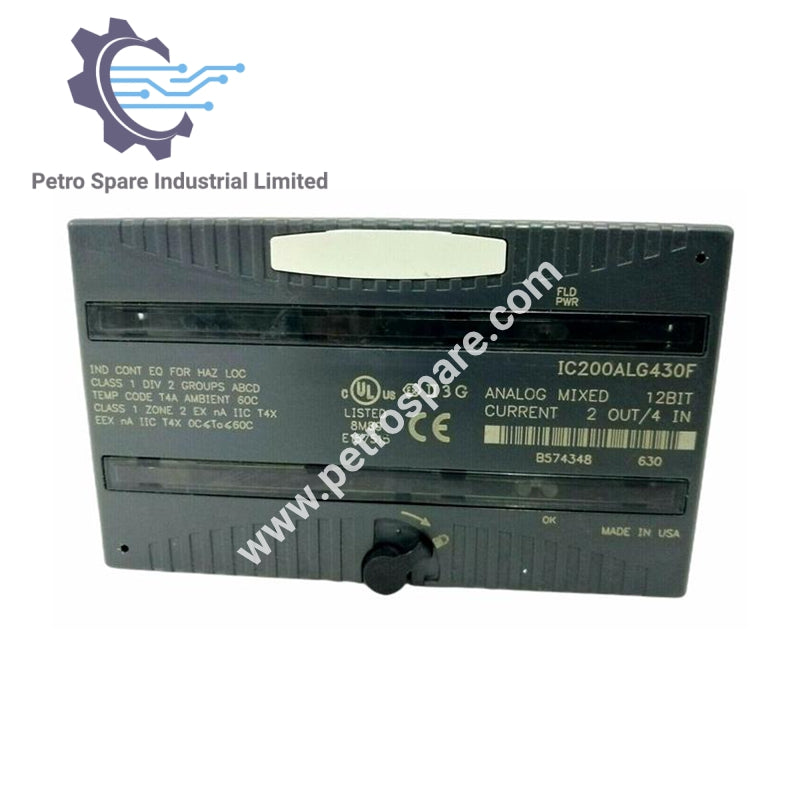

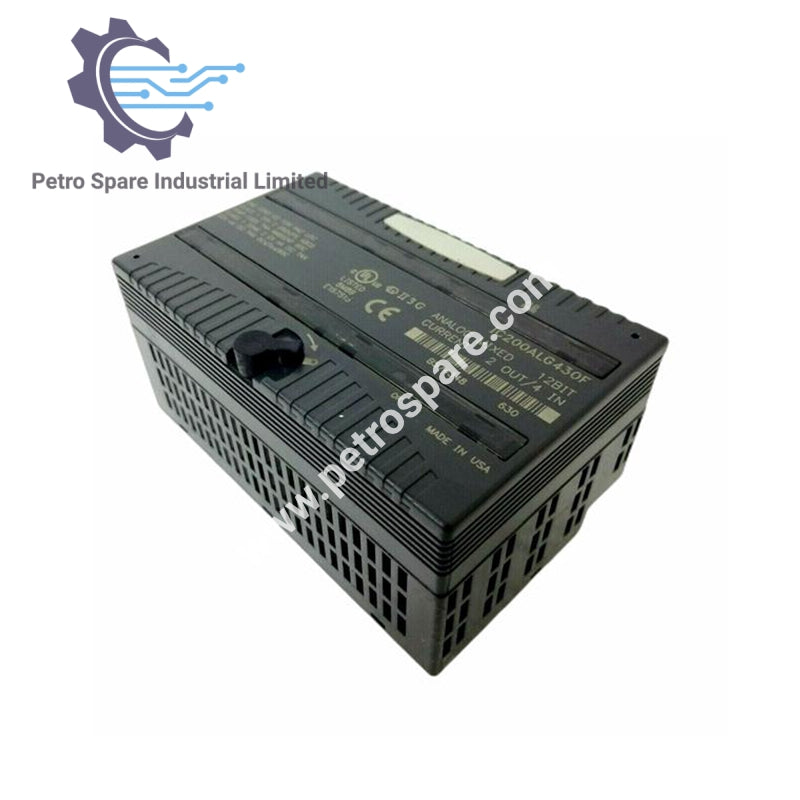

IC200ALG430

Обзор

IC200ALG430 — это 6-точечный аналоговый смешанный модуль для систем VersaMax, предлагающий как аналоговые входные, так и выходные каналы с высокой скоростью обновления и точной точностью.

Конфигурация каналов

• Аналоговые входные каналы: 4

• Аналоговые выходные каналы: 2

• Ток: 4-20 mA

• Входной сигнал: 4-20 mA

• Выходной сигнал: 4-20 mA

Детали производительности

• Разрешение: 12-бит

• Частота обновления:

• Ввод: 0.4 мс

• Вывод: 0.3 мс

• Точность:

• ±0,3% типично при 25°C

• ±0,5% максимум при 25°C

• ±0,1% максимум от 0 до 60°C

• Время отклика входного фильтра: 5 мс

Требования к питанию

• Диапазон питания: 9,6 до 15 В постоянного тока (номинально 12 В)

• Потребление тока: максимум 215 мА + токи нагрузки

• Ток шины: 50 мА при 5 В постоянного тока

• Внешнее питание: Вход: отсутствует; Выход: +18 до +30 В постоянного тока

Изоляция и защита

• Изоляция: 250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты

• Оптическая изоляция: 250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты

Диагностика и индикаторы

• Диагностика модуля: потеря питания со стороны пользователя

• Светодиодные индикаторы: FLD POWER; MODULE OK

Проводка и установка

• Конфигурация проводки:

• Вход: дифференциальный

• Выход: с одним концом

---
