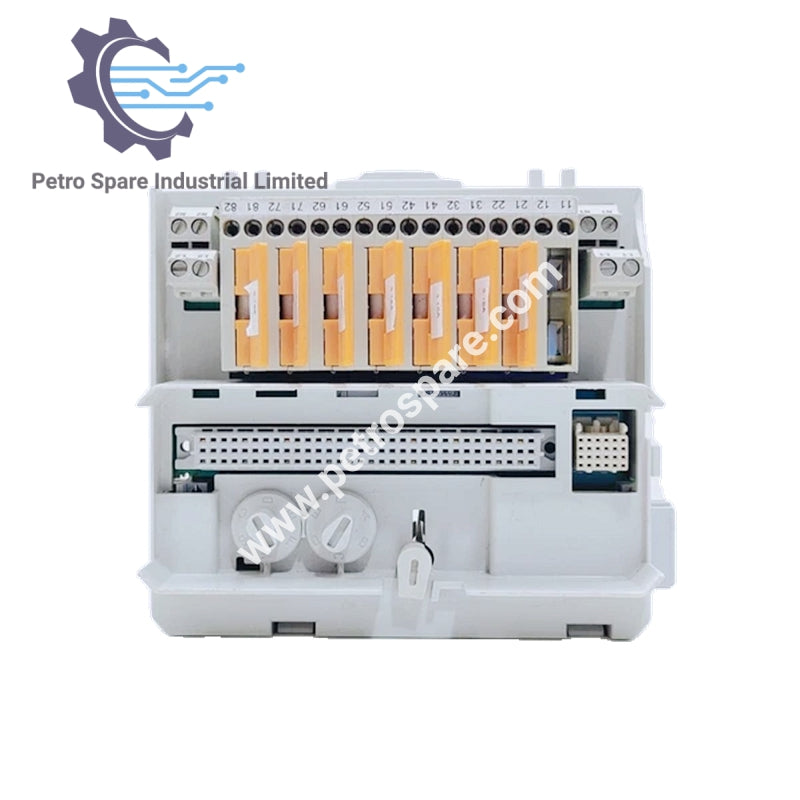

TU836V1

Общая информация

• Номер статьи : 3BSE013237R1

• Тип : Расширенный

• Каналы : 8

• Напряжение : 250 V

• Подключение : клеммная колодка

• Крепление : В обоих направлениях

• Детали крепления : 55 ºC (131 °F)

• Использовать с I/O : DO820, и DO821

• Процессные соединения : 16, до 8 каналов ввода/вывода (2 клеммы на канал), 4 питания процесса, 4 питания процесса (0В)

• Одиночный/Резервный ввод/вывод : Одиночный

---

Текущие и проводные спецификации

• Максимальный ток на канал ввода/вывода : 3 A

• Максимальное подключение тока процесса : 10 A

• Допустимые размеры проводов :
  – Solid: 0.2 – 4 мм²
  – Многожильный: 0,2 – 2,5 мм², 24 – 12 AWG

• Рекомендуемый крутящий момент : 0.5 - 0.6 Nm

• Длина зачистки : 7 мм

---

Диэлектрик и испытания

• Испытательное диэлектрическое напряжение : 2000 В перем. тока

---

Размеры

• Ширина : 126 мм (5 дюймов) включая разъем, 120,5 мм (4,74 дюйма) от края до края в установленном состоянии

• Глубина : 64 мм (2,52 дюйма) включая клеммы

• Высота : 110 мм (4.3 дюйма)

• Вес : 0.26 кг (0.57 lbs)

---
