TSXDSZ08R5

Обзор

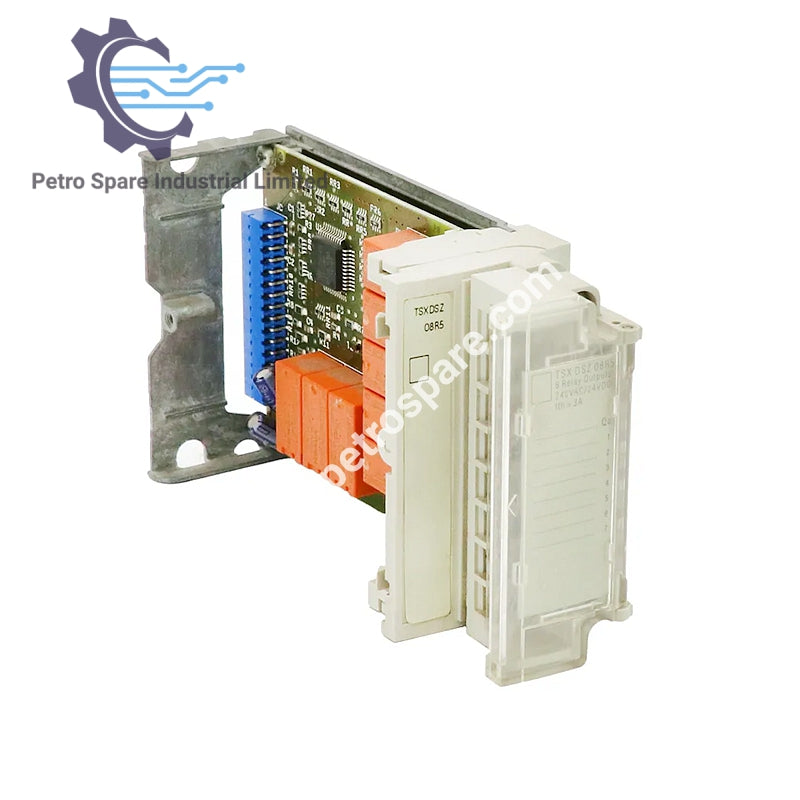

Модуль дискретного релейного выхода  TSXDSZ08R5 является частью платформы автоматизации Modicon TSX Micro от Schneider с 8 выходами и нормально разомкнутыми (NO) контактами.

Детали выхода

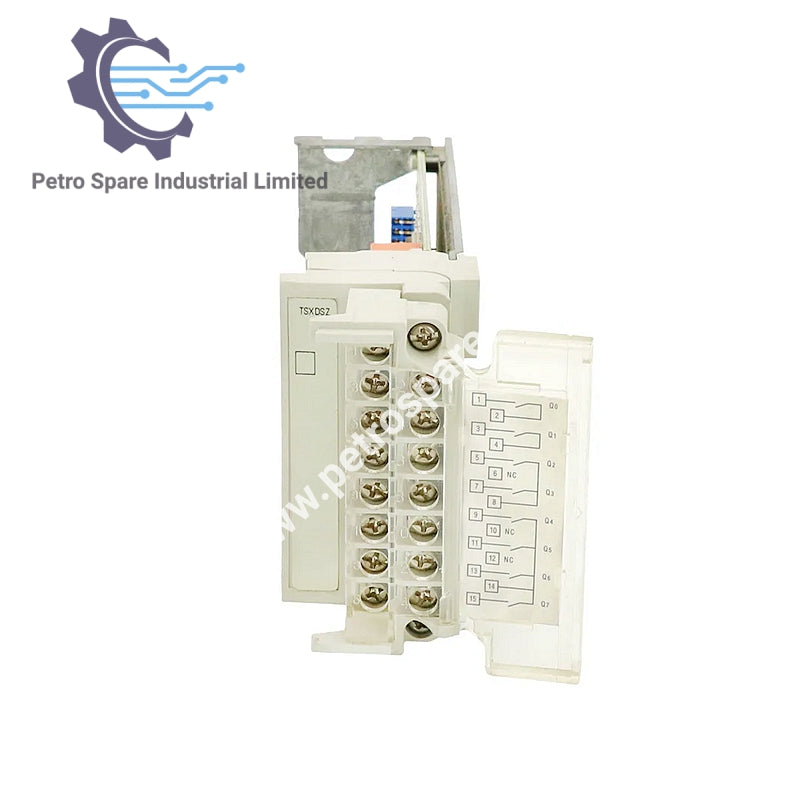

• Количество выходов: 8 (клеммная колодка с винтовыми зажимами)

• Тип контакта: нормально разомкнутый (NO)

• Ограничения выходного напряжения:

• 19 до 264 В переменного тока

• 10 до 34 В DC

• Тепловой ток [Ith]: 3 А (условно в свободном воздухе)

Мощность и потребление

• Потребляемая мощность (ВА):

• 50 ВА при 24 В AC-12 резистивная

• 110 ВА при 48 В AC-12 резистивная

• 220 ВА при 110 В AC-12 резистивная

• 220 ВА при 220 В AC-12 резистивная

• 24 ВА при 24 В AC-15 индуктивная

• 24 ВА при 48 В AC-15 индуктивная

• 220 ВА при 220 В AC-15 индуктивная

• 110 ВА при 110 В AC-15 индуктивная

• Потребляемая мощность (Вт):

• 24 В DC-12 резистивная

• 24 В DC-13 индуктивная

• Рассеиваемая мощность: 1.5 Вт

• Потребляемый ток: 85 мА

Производительность и защита

• Время отклика: менее 10 мс

• Изоляционное напряжение: 1500 В в течение 1 секунды

• Сопротивление изоляции: ≥ 10 MΩ

---
