TSXDEY16D2

Обзор продукта

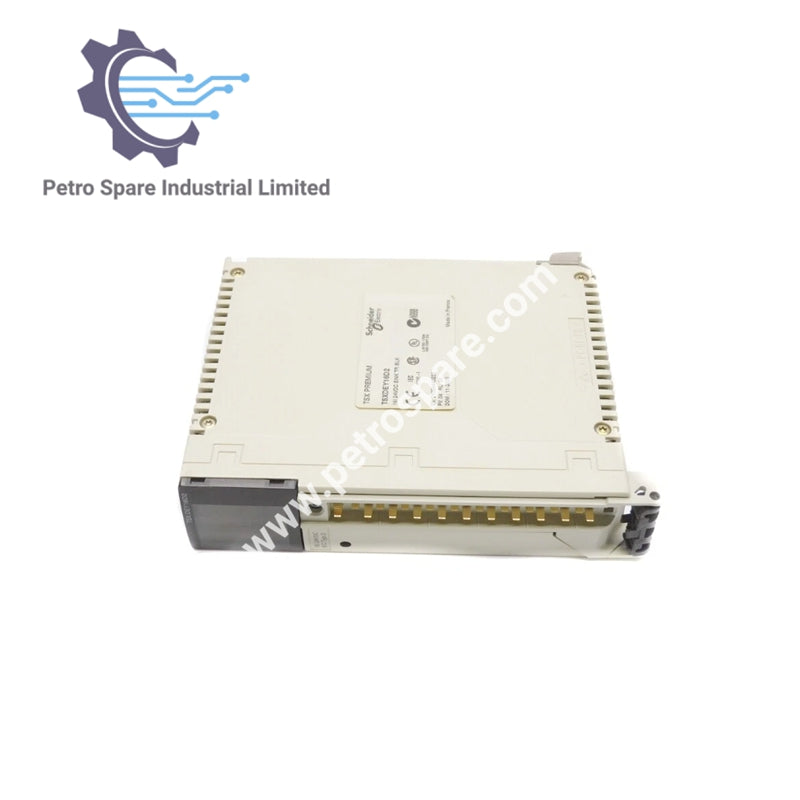

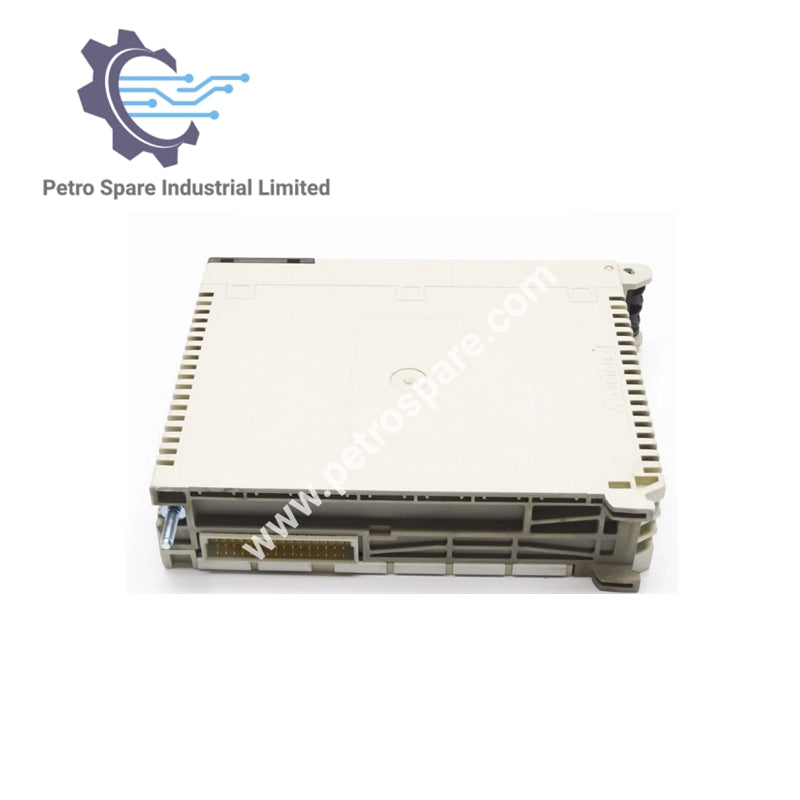

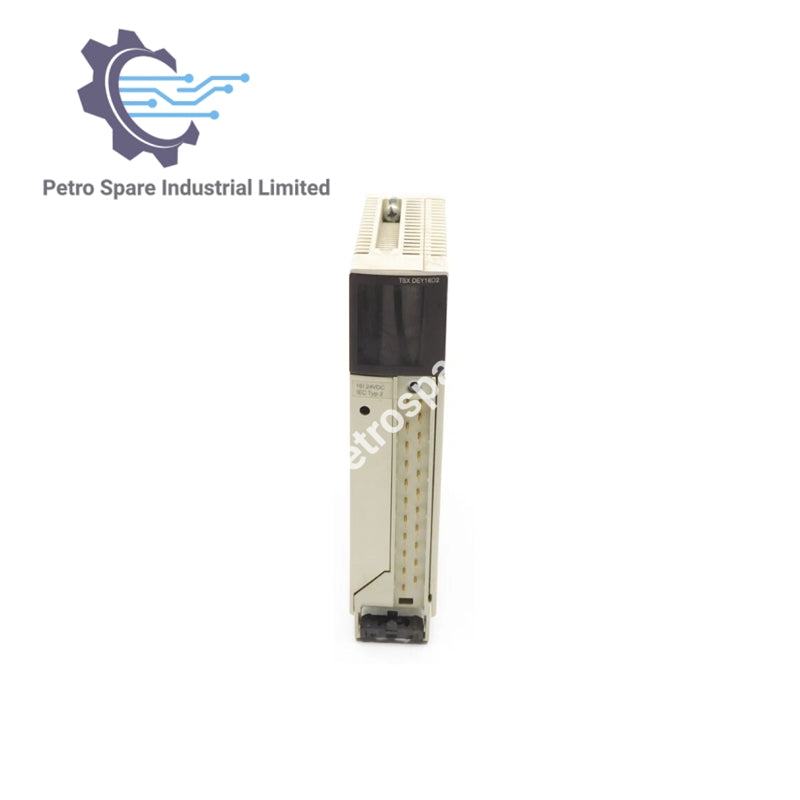

TSXDEY16D2 — модуль дискретных входов для платформы автоматизации Modicon Premium.

Технические характеристики

• Данные входов: 16 дискретных входов, токовый сток, изолированные, соответствуют EN/IEC 61131-2 тип 2
• Входное напряжение: 24 В DC положительное
• Напряжение питания датчика: 19…30 В
• Совместимость входов: 2-проводные/3-проводные датчики приближения, соответствующие EN/IEC 60947-5-2
• Входной ток: 7 мА
• Состояние напряжения/тока:

• Гарантированное состояние 1: ≥11 В, ≥6,5 мА

• Гарантированное состояние 0: ≤5 В, ≤2 мА
  • Входное сопротивление: 4000 Ом при состоянии 1
  • Время отклика: ≤7 мс (типично 4 мс)
  • Сопротивление изоляции: <10 МОм при 500 В DC
  • Рассеиваемая мощность: 1 W + 0,15 W на используемый канал
  • Электрическое подключение: винтовой клеммник
  • Потребляемый ток: 135 мА при 24 В DC, 80 мА при 5 В DC
  • Формат модуля: стандартный
  • Вес: 0,3 кг

• Условия эксплуатации:

• Диэлектрическая прочность: 1500 В AC при 50/60 Гц

• Температура окружающей среды: 0…60 °C (работа), -25…70 °C (хранение)

• Относительная влажность: 10…95% (работа), 5…95% (хранение) без конденсации

• Рабочая высота над уровнем моря: 0…2000 м

• Защитная обработка: TC

• Степень защиты IP: IP20

• Степень загрязнения: 2

---
