TSX3721001

Обзор продукта

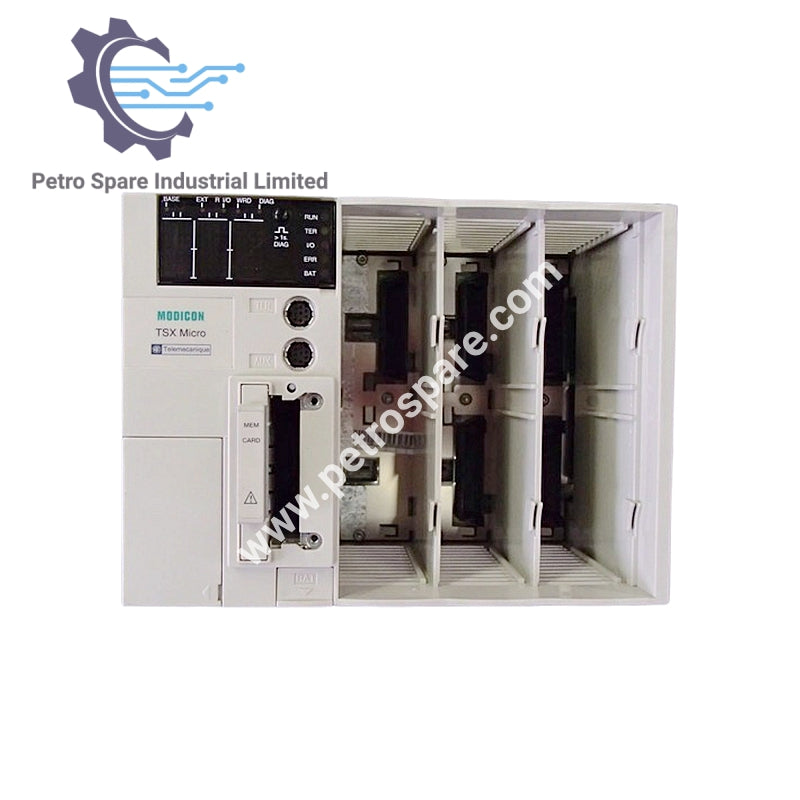

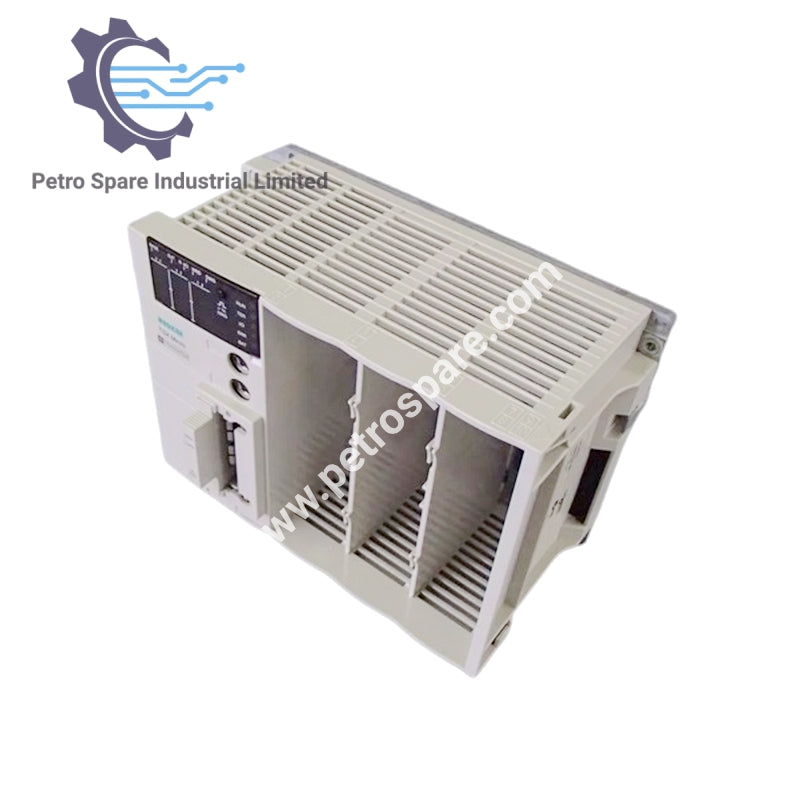

TSX3721001 — модульный базовый контроллер серии Schneider Modicon TSX Micro, поддерживающий коммуникации UNI-TELWAY и Modbus на скорости 19,2 кбит/с.

Электрические характеристики

• Первичное напряжение: от 100 до 240 В переменного тока (от 90 до 264 В переменного тока)

• Входной ток: от 2 мА до 60 А

• Выходной ток: 0.5 A

• Иммунитет к микроперерывам: 20 мс

• Общая полезная вторичная мощность: 16 Вт

Особенности контроллера

• Количество слотов: 3

• Интегрированные типы соединений:
  • 1 последовательный канал (TER/AUX) Uni-Telway 19.2 кбит/с
  • 1 Modbus RTU 19.2 кбит/с

• Часы реального времени: Включены

Память

• Флеш-память: 15 Kwords данных

• Внутренняя ОЗУ: 20 Kwords данных

• Внутренняя ОЗУ с PCMCIA-картой: 128 Kwords программ и данных

• Внутренняя ОЗУ для хранения данных: 128 Kwords

Структура приложения

• Событийные задачи: 16

• Главные задачи: 1

• Быстрые задачи: 1

• Время системного накладного главного задания: 1.6 мс

Защита

• Защита от перегрузки

• Защита от короткого замыкания

Экологические условия

• Рабочая температура: от 0 до 60 °C (от 32 до 140 °F)

• Температура хранения: от -25 до 70 °C (-13 до 158 °F)

• Относительная влажность при эксплуатации: от 10 до 95%, без конденсации

• Относительная влажность для хранения: от 5 до 95%, без конденсации

• Рабочая высота: от 0 до 2000 м

Размеры и вес

• Ширина: 341.4 мм (13.4 дюйма)

• Высота: 151 мм (5.9 дюйма)

• Глубина: 152 мм (6.0 дюйма)

• Чистый вес: 1.72 кг (3.79 фунта США)

---
