6ES7322-8BH10-0AB0

Обзор продукта

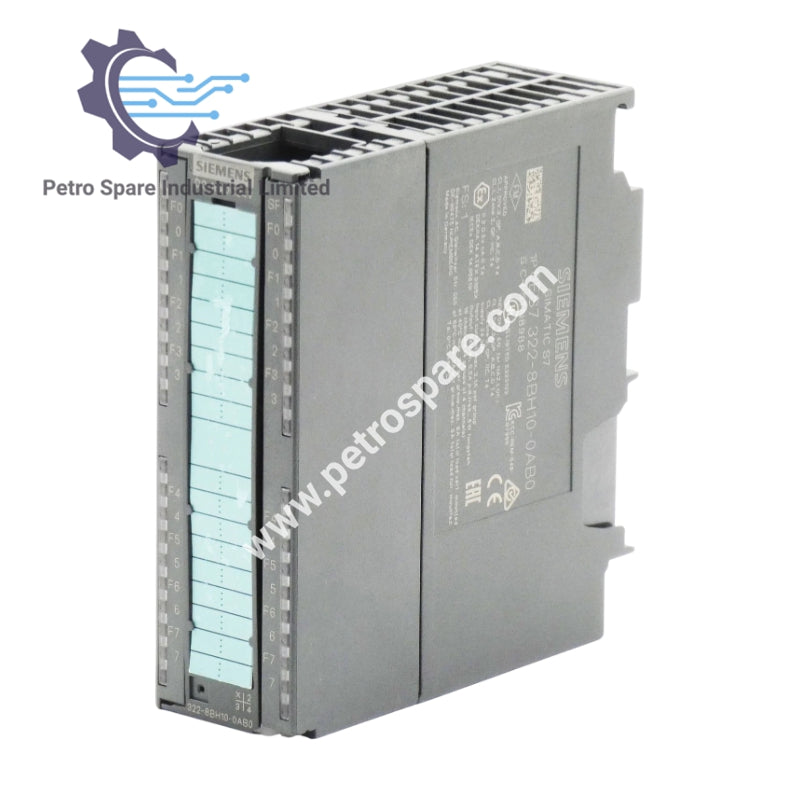

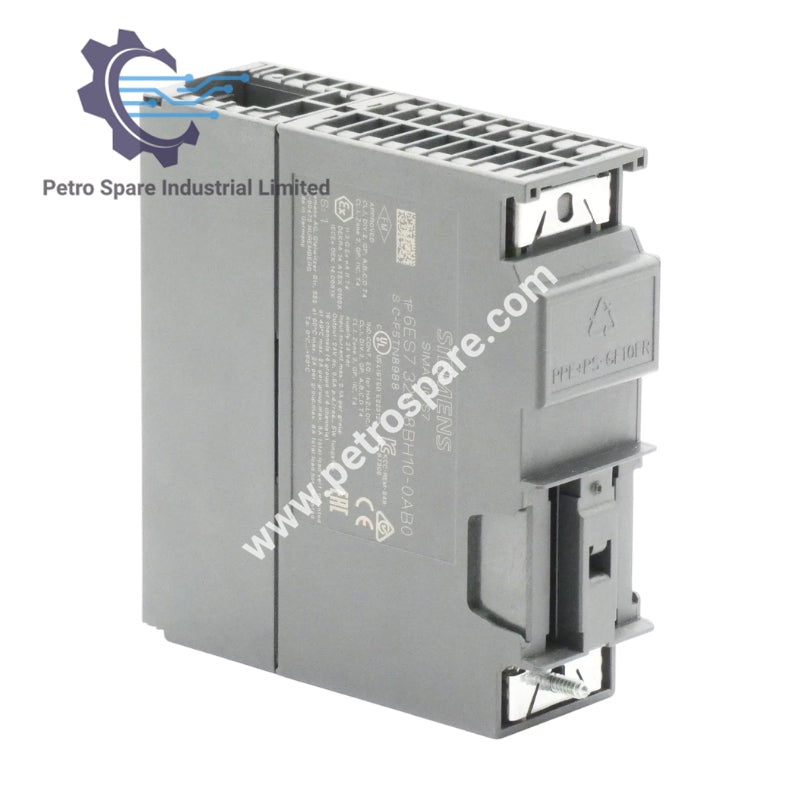

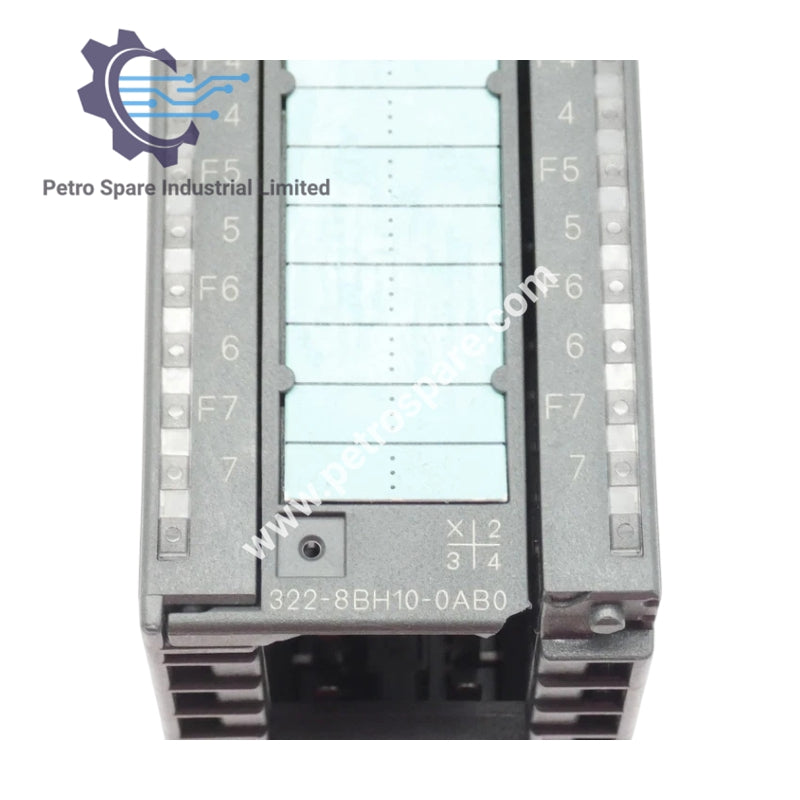

6ES7322-8BH10-0AB0 — это цифровой выходной модуль SIMATIC S7/PCS7 с 16 диагностируемыми выходами 24 В DC, предназначенный для надежного промышленного коммутационного сигнала и обнаружения обрыва проводов.

Технические характеристики

• Тип продукта: Цифровой выходной модуль (SM 322)

• Серия: SIMATIC S7 / PCS7

• Цифровые выходы: 16 DO, 24 В DC / 0,5 А

• Функция диагностики: Обнаружение обрыва провода с сигналами 0 и 1

• Тип подключения: 1 × 40-контактный, требует подключения IM 153-X HF

• Напряжение питания: 24 В DC номинальное
Допустимый диапазон 20,4 В до 28,8 В

• Потребляемый ток:
Макс. 100 мА от напряжения нагрузки L+
Макс. 100 мА от шинного интерфейса 5 В DC

• Потери мощности: Типично 6 Вт

• Защита от короткого замыкания:
Встроенная, порог срабатывания около 1,4 А на канал

• Выходной ток:
Номинал 0,5 А на канал
Допустимый диапазон от 5 мА до 0,6 А

• Задержка выхода:Макс. 3 мс (с "0" на "1" и с "1" на "0")

• Частота переключения:
Макс. 100 Гц с резистивной нагрузкой
Макс. 2 Гц с индуктивной нагрузкой
Макс. 10 Гц с ламповой нагрузкой

• Диапазон сопротивления нагрузки:
От 48 Ом до 4 кОм

• Рабочая температура:
До 60 °C: макс. 2 А
Вертикальная установка до 40 °C: макс. 2 А

• Длина кабеля:
Макс. 1000 м экранированный
Макс. 600 м неэкранированный

---
